Описание

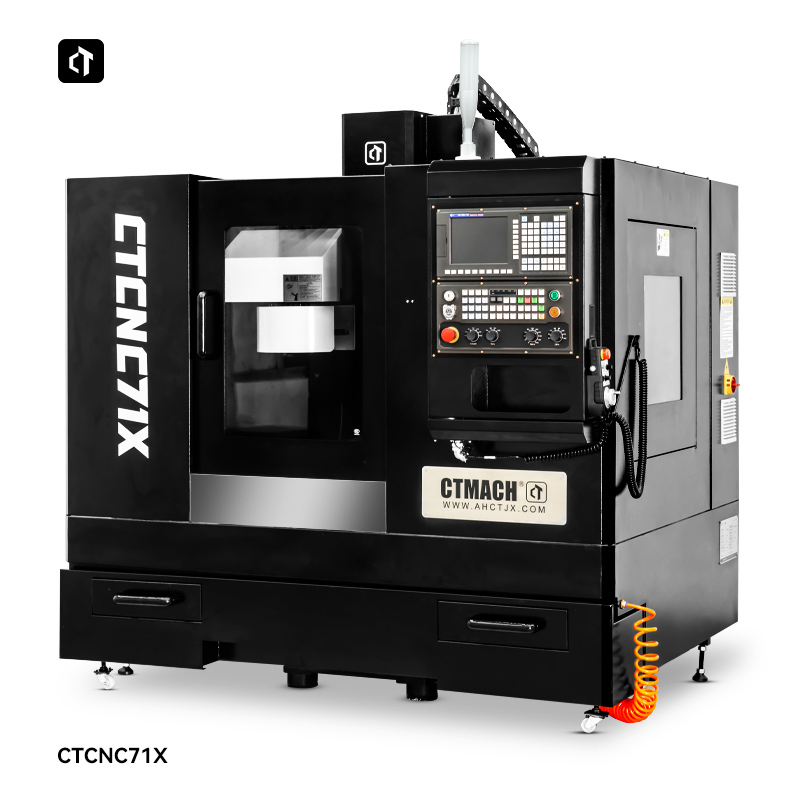

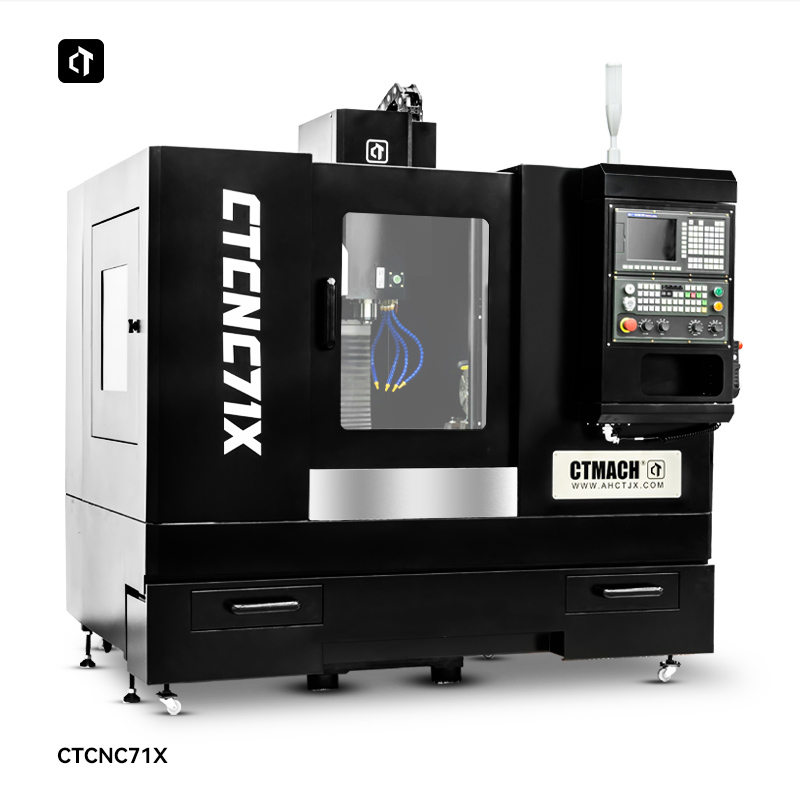

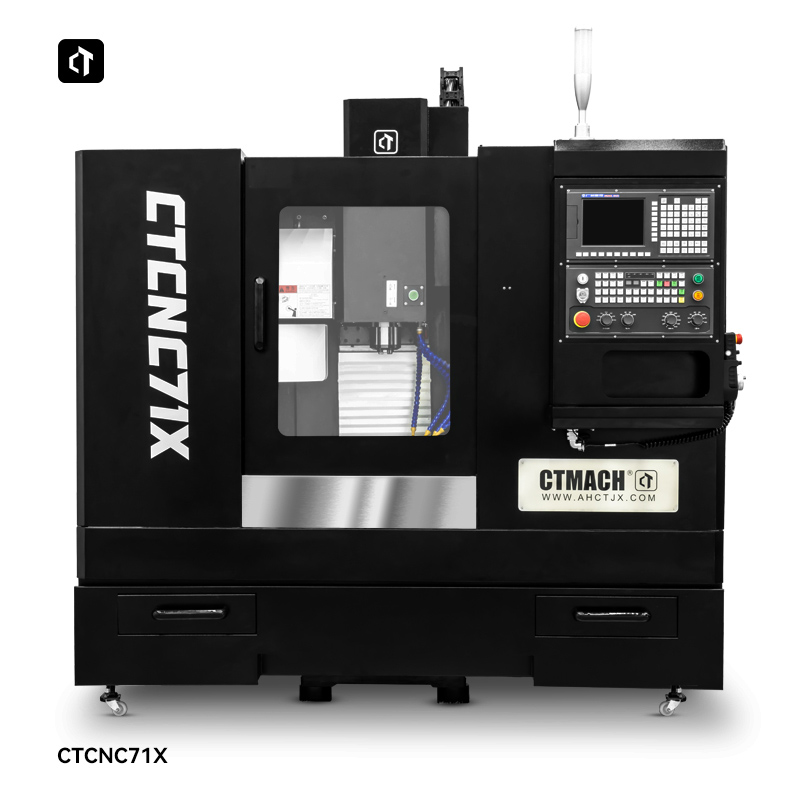

Компактный обрабатывающий центр CTCNC71X может выполнять автоматический рабочий цикл сверления, фрезерования, расточки, развертывания и рассверливания. Он имеет высокую точность позиционирования и повторного позиционирования, а также хорошую надежность. Он подходит для единичного, мелкосерийного или массового производства в таких отраслях, как производство пресс-форм и серийное производство деталей.
Особенности
Этот станок представляет собой трехкоординатный фрезерный станок экономичного типа, произведенный нашей компанией. Этот станок имеет разумную структуру, предназначен для интеграции машины и электроники, красив в целом, удобен в эксплуатации и обслуживании и имеет обширные функции обработки. Таким образом, он подходит для обработки заготовок из цветных металлов, черных металлов и других неметаллических материалов.
С помощью этого станка можно достичь высокоэффективных, автоматических и точных процессов сверления, фрезерования, расточки, жесткого нарезания резьбы и развертывания. Поскольку станок отличается высокой точностью и хорошей надежностью, его можно широко использовать для производства отдельных деталей, мелкосерийного производства или массового производства в отраслях, занимающихся пресс-формами и массовым производством деталей.
Основные характеристики
| Модель | CTCNC71X |
| Макс.ход по оси X | 420мм |
| Макс. ход Y | 300мм |
| Макс.ход Z | 460мм |
| Скорость шпинделя | 50~8000 об/мин |
| Мощность главного двигателя | 2.2КВт |
| Диаметр шпинделя | 80мм |
| Конус шпинделя | БТ30 |
| Быстрая скорость подачи шпинделя | 15м/мин |
| Расстояние от шпинделя до вертикальной направляющей | 370мм |
| Расстояние от торца шпинделя до поверхности стола | 60-520мм |
| Размер стола | 870x260мм |
| Макс.нагрузка на стол | 200КГ |
| Т-образный паз | 3-16x80мм |
| Быстрая подачаX/Y | 30/30 |
| Ширина линейных направляющих по 3 осям | 25мм |
| Тип | бамбуковая шляпа |
| Вместимость инструментального цеха | 8 |
| Тип смены инструмента | Пневматический |
| Точность позиционирования | 0,016/0,016/0,016 мм |
| Точность перепозиционирования | 0,008/0,008/0,008 мм |
| Макс.диаметр сверления | 14мм |
| Макс. диам. резьбы | М12 |
| Макс.диаметр фрезеруемой поверхности | 63мм |
| Округлость | 0,02 мм |
| Шероховатость | 1,6 мкм |
| Габаритные размеры | 1860x1540x1670мм |
| СЗ | 1100КГ |
