Описание

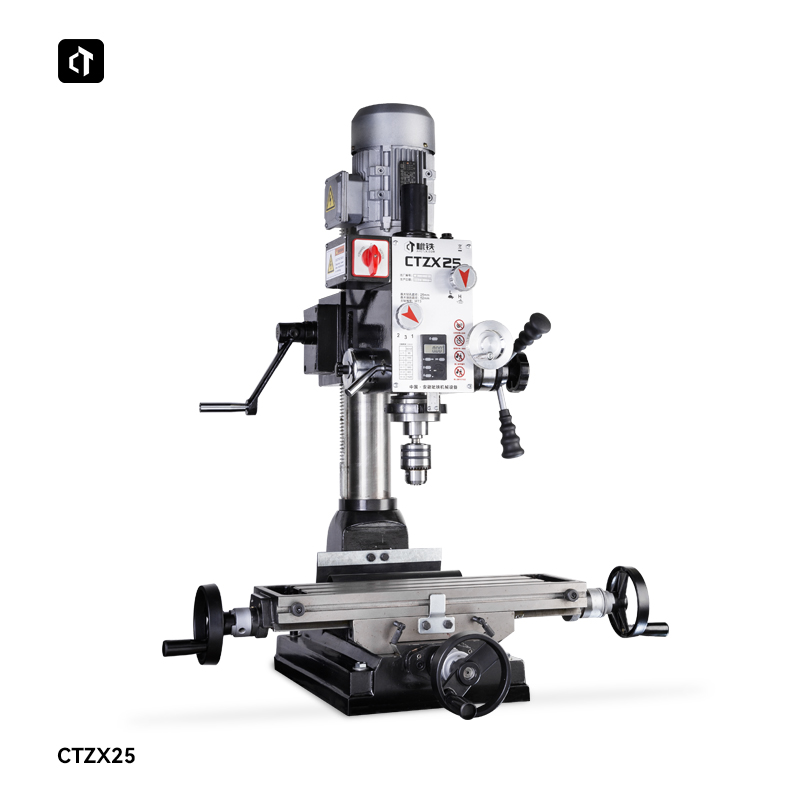

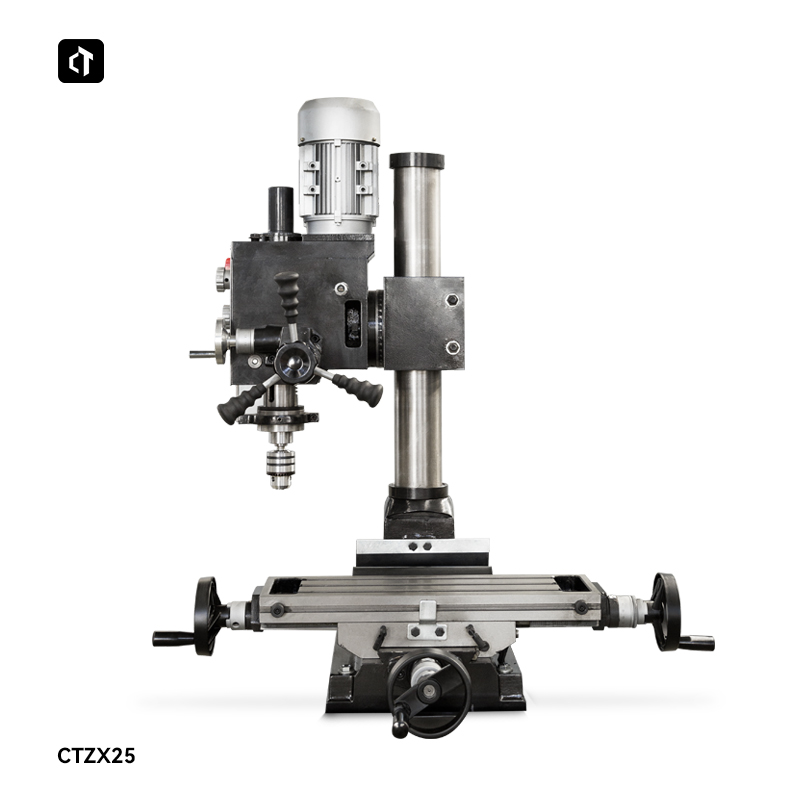

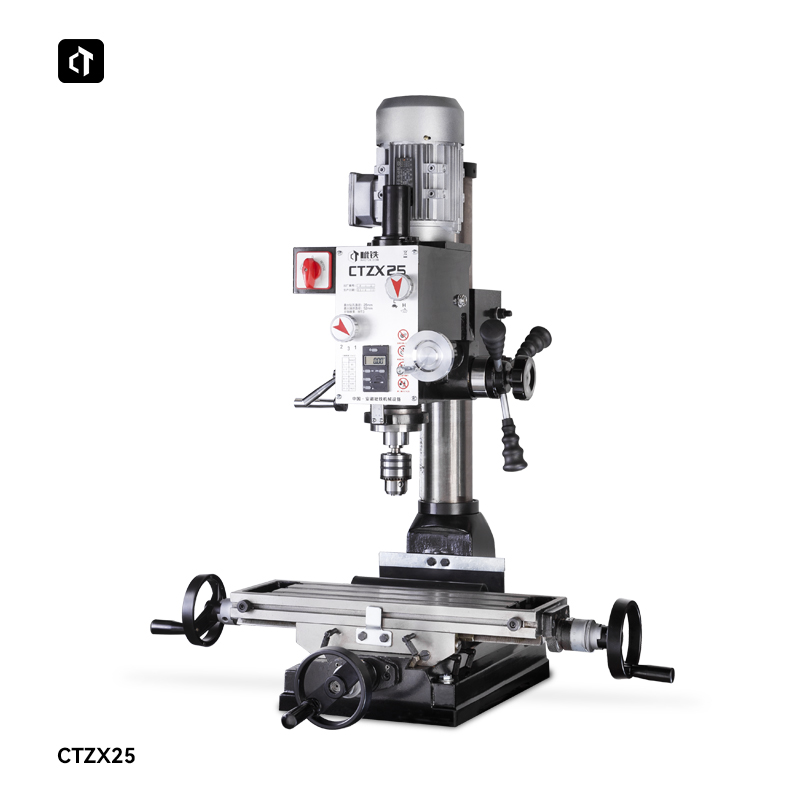

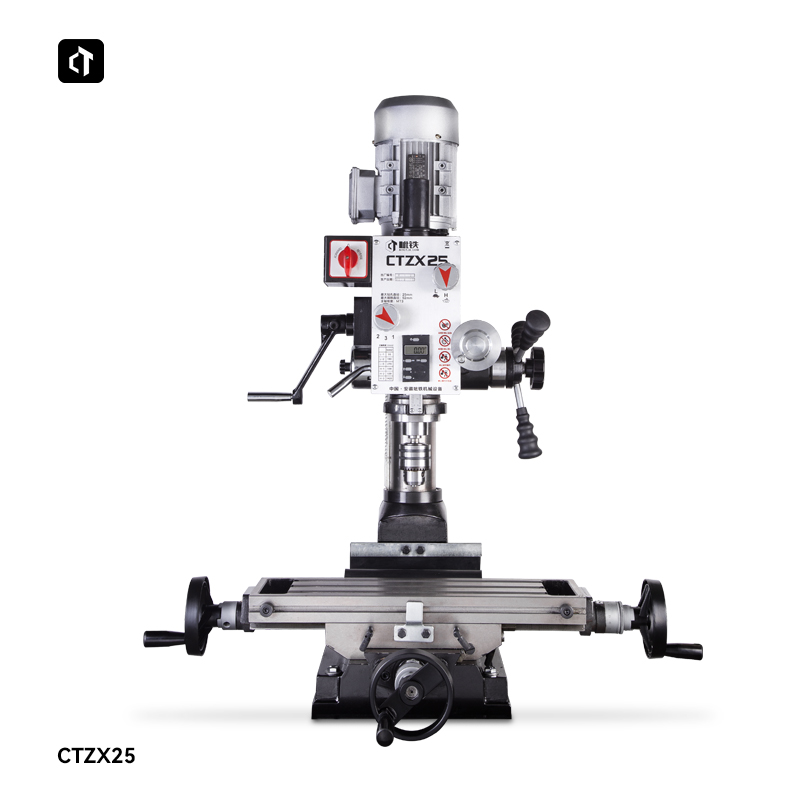

Фрезерный станок с цилиндрической зубчатой головкой CTZX25, предназначенный для точного сверления, оснащен интуитивно понятными функциями для максимальной точности.
Особенности
Функции
1. Главный вал оснащен зубчатой передачей, 6-ступенчатой трансмиссией (включая передачи высокой и низкой скорости), что удобно для переключения скоростей.
2. Главный шпиндельный блок можно поднимать и опускать, вращать на 360° вокруг колонны и наклонять влево и вправо на ±90°.
3. Рабочий стол главного шпиндельного узла поднимается и опускается с помощью червячной передачи и червячного механизма, что обеспечивает простоту эксплуатации.
4. Глубину сверления можно контролировать с помощью линейки и фиксированной дистанционной гайки, закрепленной на втулке, что удобно и точно.
5. Ось XY оснащена направляющими типа «ласточкин хвост» с регулируемыми коническими вставками, которые устойчивы к износу, выдерживают перегрузки, контактируют с поверхностью и обладают хорошей жесткостью.
Основные характеристики
| Модель | CTZX25 |
| Макс. диаметр сверления (чугун) | 25мм |
| Макс. диаметр торцевой фрезы | 52мм |
| Макс. диаметр концевой фрезы | 16мм |
| Размер стола | 520x160мм |
| Ход пиноли | 16мм |
| Перемещение стола (оси X, Y) | 290，140мм |
| Конус шпинделя | МТ3 |
| Ход пиноли | 85мм |
| Макс. расстояние от шпинделя до колонны | 203мм |
| Макс. расстояние от шпинделя до стола | 445мм |
| Наклон головки | ±45° |
| Скорость вращения шпинделя | 95~1420 об/мин |
| Мощность двигателя | 750 Вт |
| Масса нетто | 132КГ |
| Габаритные размеры | 680x680x1030мм |
