Описание

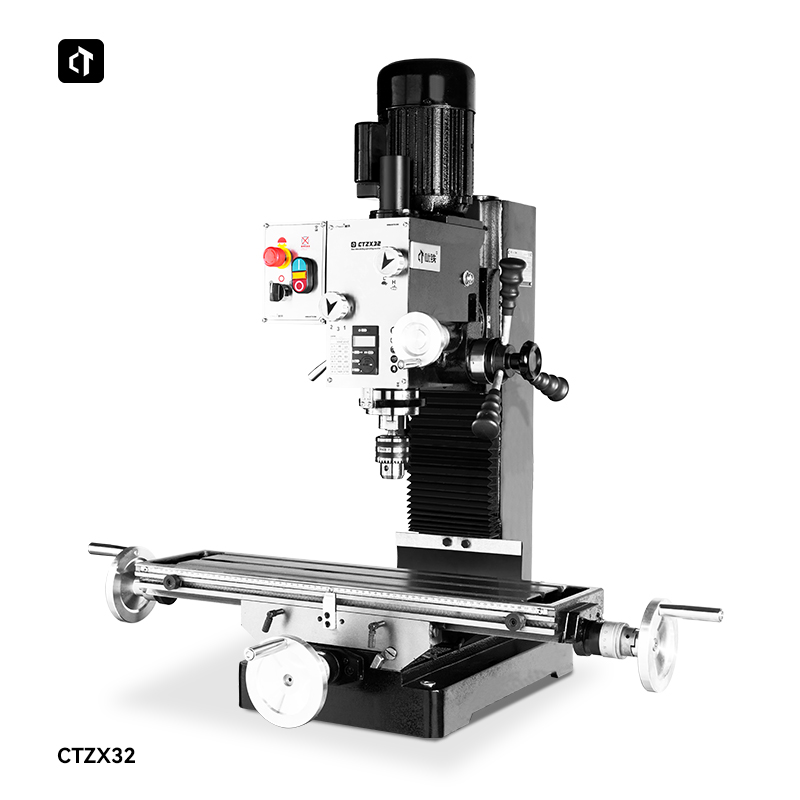

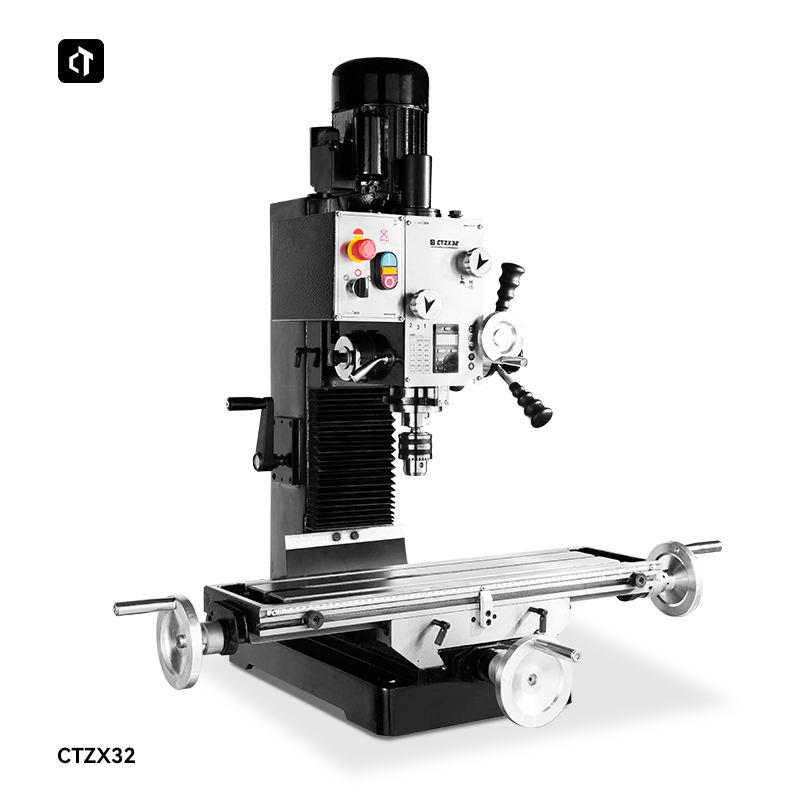

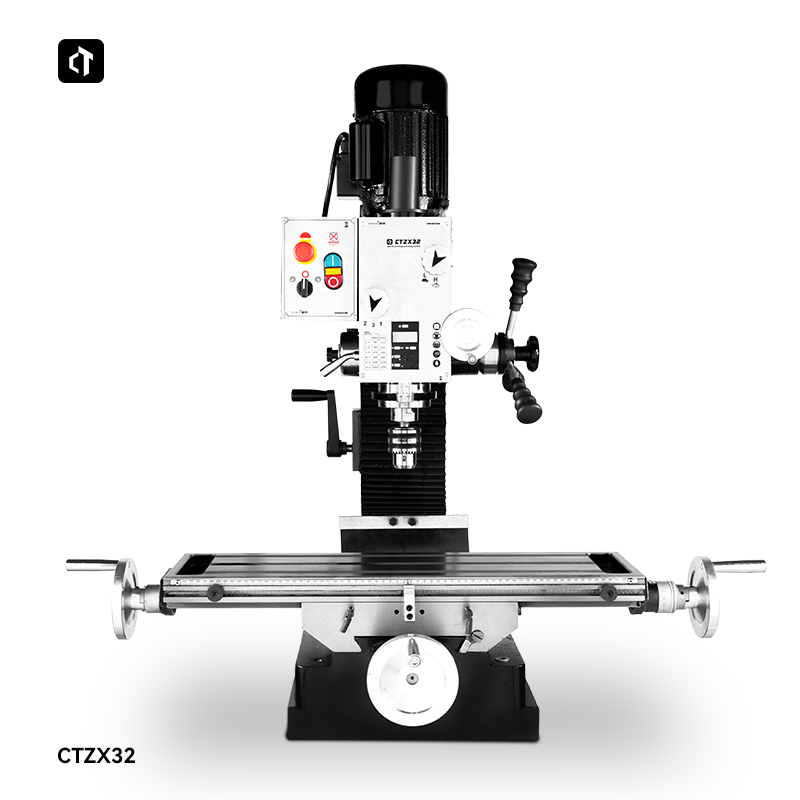

Этот станок CTZX32 может использоваться для сверления, развертывания и расширения отверстий до 32 мм в чугуне и нарезания резьбы на винтах до M12, фрезерования шириной до 63 мм и прорезки до 20 мм. Он также подходит для резки и торцевого фрезерования.
Особенности
Функции

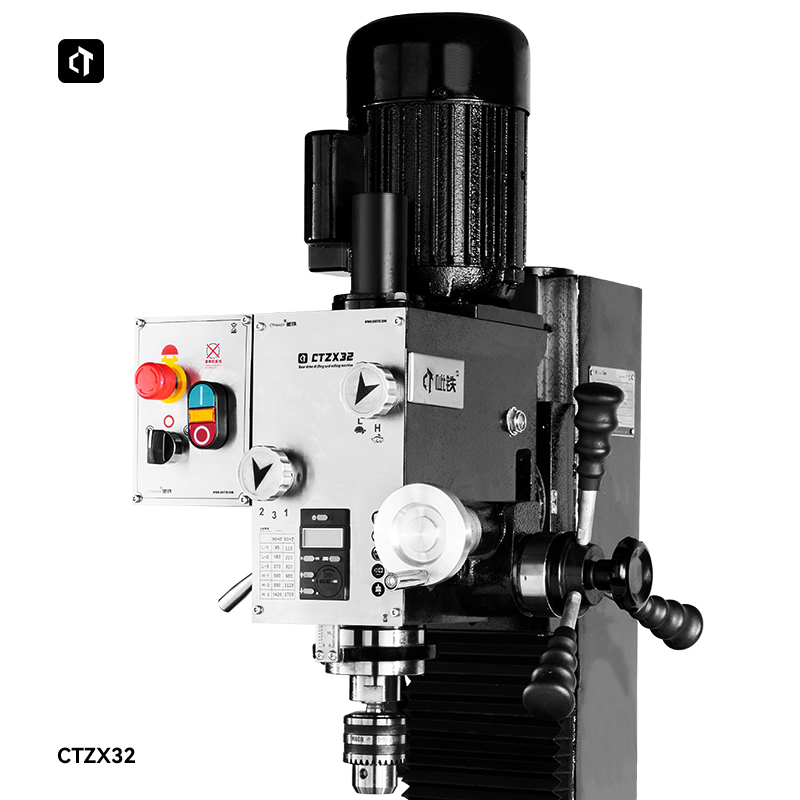

1. Шестерня шпиндельной коробки закалена, а для повышения срока службы и точности используются импортные подшипники SKF.
2. Двигатель шпинделя мощностью 750 Вт, 6-ступенчатая передача скорости вращения шпинделя, до 1420 об/мин.
3. Высокоточное и стабильное фрезерование, высокопрочное простое сверление и ограничение глубины шпинделя.
4. Большая рабочая поверхность, ручная прецизионная шлифовка, цельное литье, Т-образный паз для удобной фиксации приспособления, головка шпинделя может наклоняться на 45° влево и вправо.

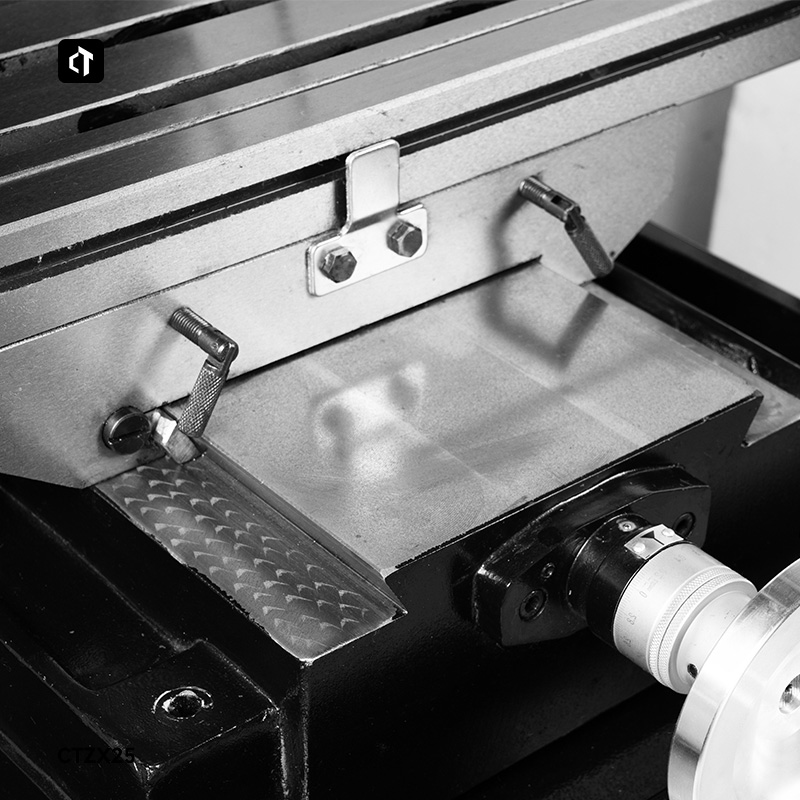

5. Рабочий стол и колонны оснащены направляющими типа «ласточкин хвост» с регулируемыми коническими вставками, которые износостойки, могут использоваться для контакта с поверхностями с большой нагрузкой и обладают хорошей жесткостью.
6. На данный станок можно установить автоматическое устройство подачи инструмента и трехкоординатную решетчатую цифровую линейку.
7. Данный станок подходит для индивидуальных энтузиастов, научно-исследовательских учреждений, мастерских по техническому обслуживанию и других мест.
Основные характеристики
| Модель | CTZX32 |
| Макс. диаметр сверления | 32мм |
| Макс. диаметр торцевой фрезы | 63мм |
| Макс. диаметр концевой фрезы | 20мм |
| Размер стола | 700x180мм |
| Т-образный паз | 12мм |
| Перемещение стола (Ось X, Y) | 410，205мм |
| Ход головки (ось Z) | 310мм |
| Ход пиноли | 85мм |
| Конус шпинделя | МТ3 |
| Макс. расстояние от шпинделя до колонны | 203мм |
| Макс. расстояние от шпинделя до стола | 445мм |
| Наклон головки | 45° |
| Шпиндель скорости (уровень) | 95~1420 об/мин (6) |
| Мощность двигателя | 750 Вт |
| Габаритные размеры | 1000x800x1200мм |
| Масса нетто | 205КГ |
