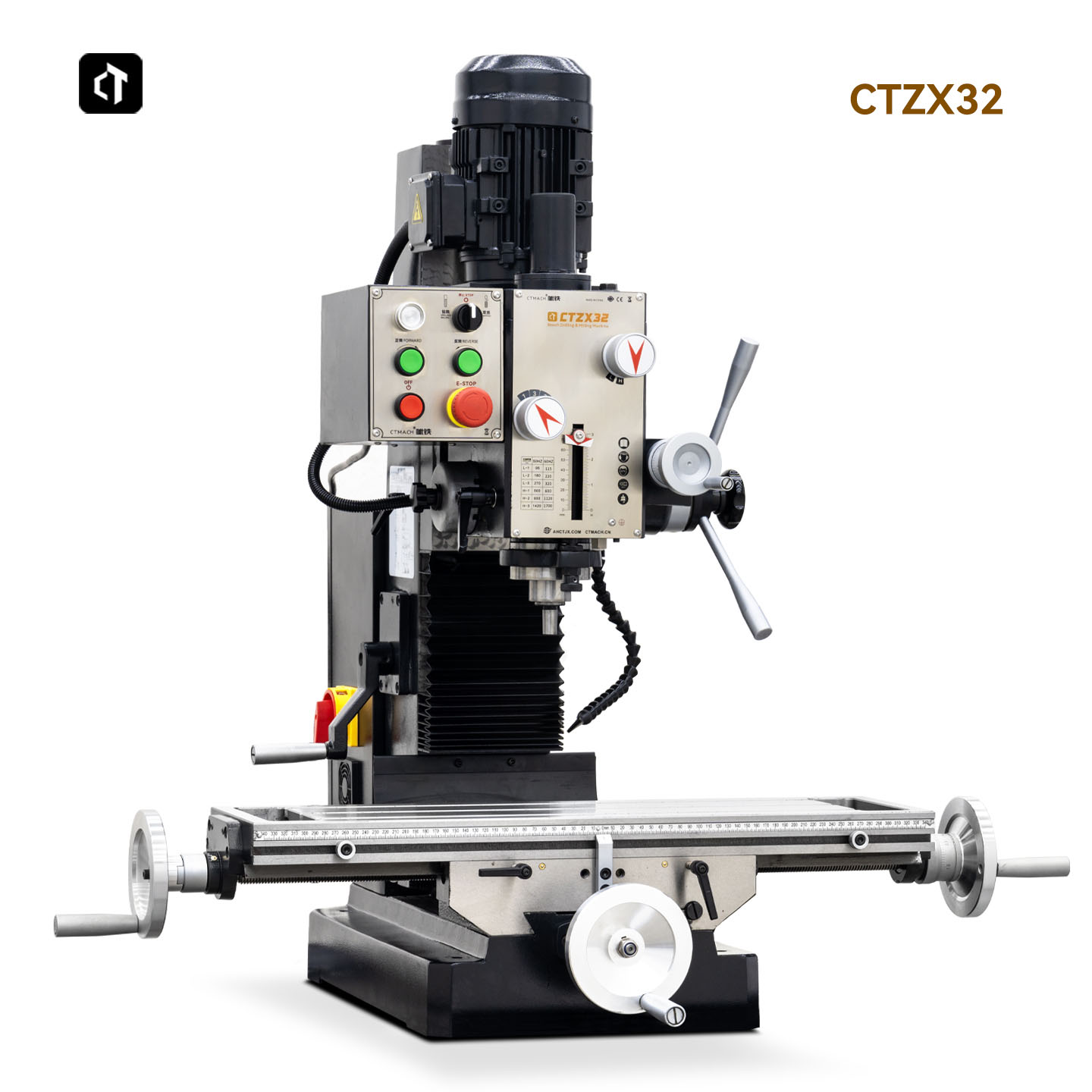

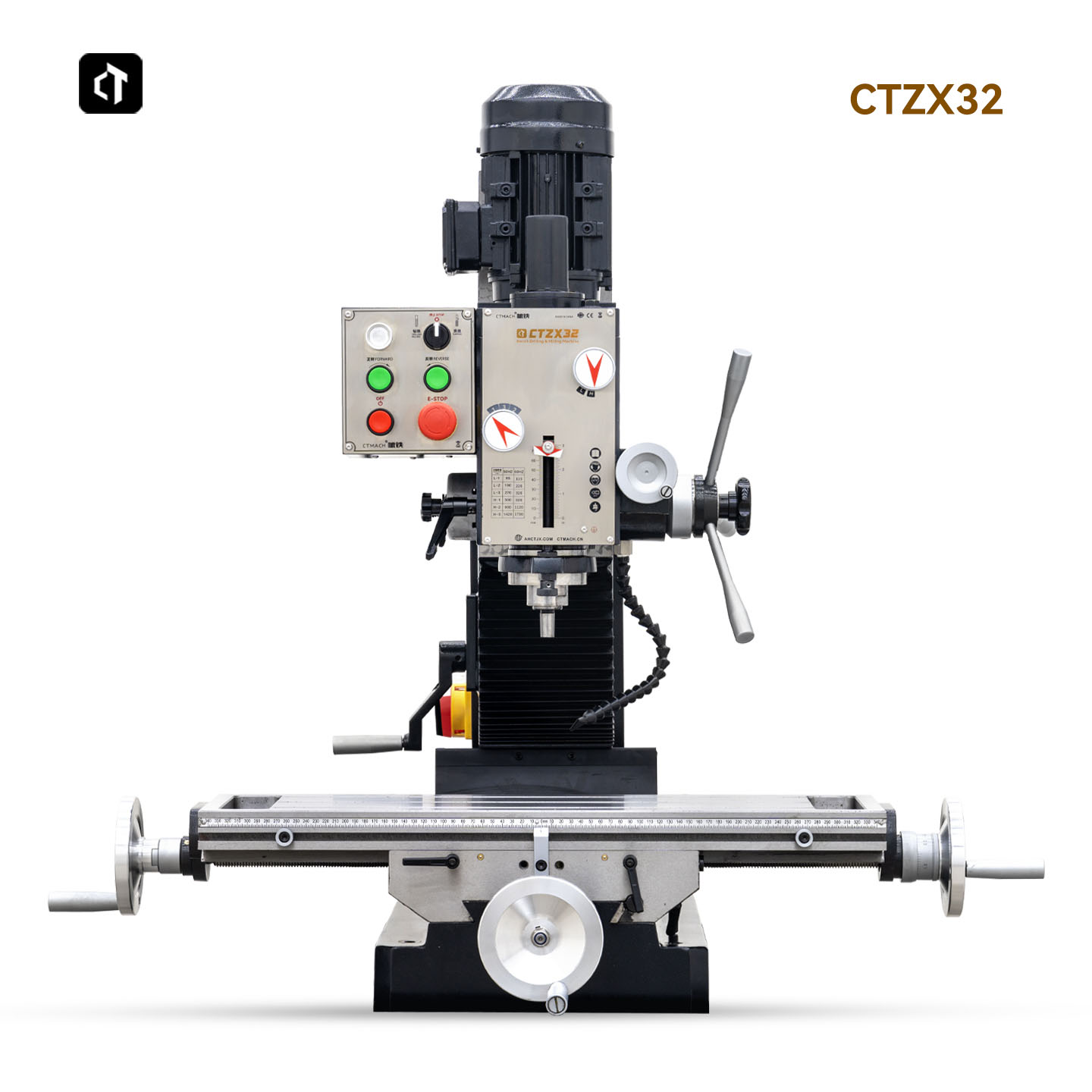

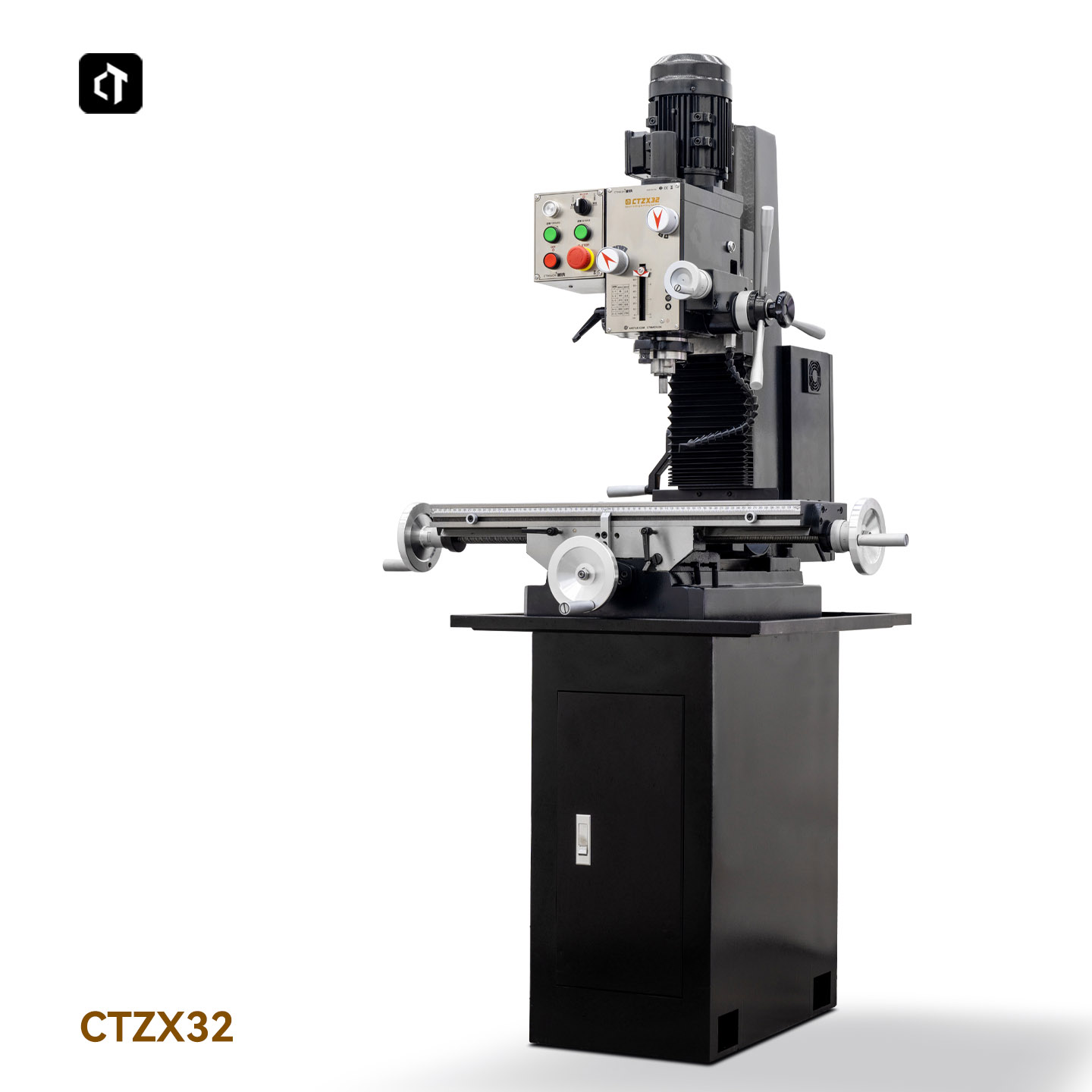

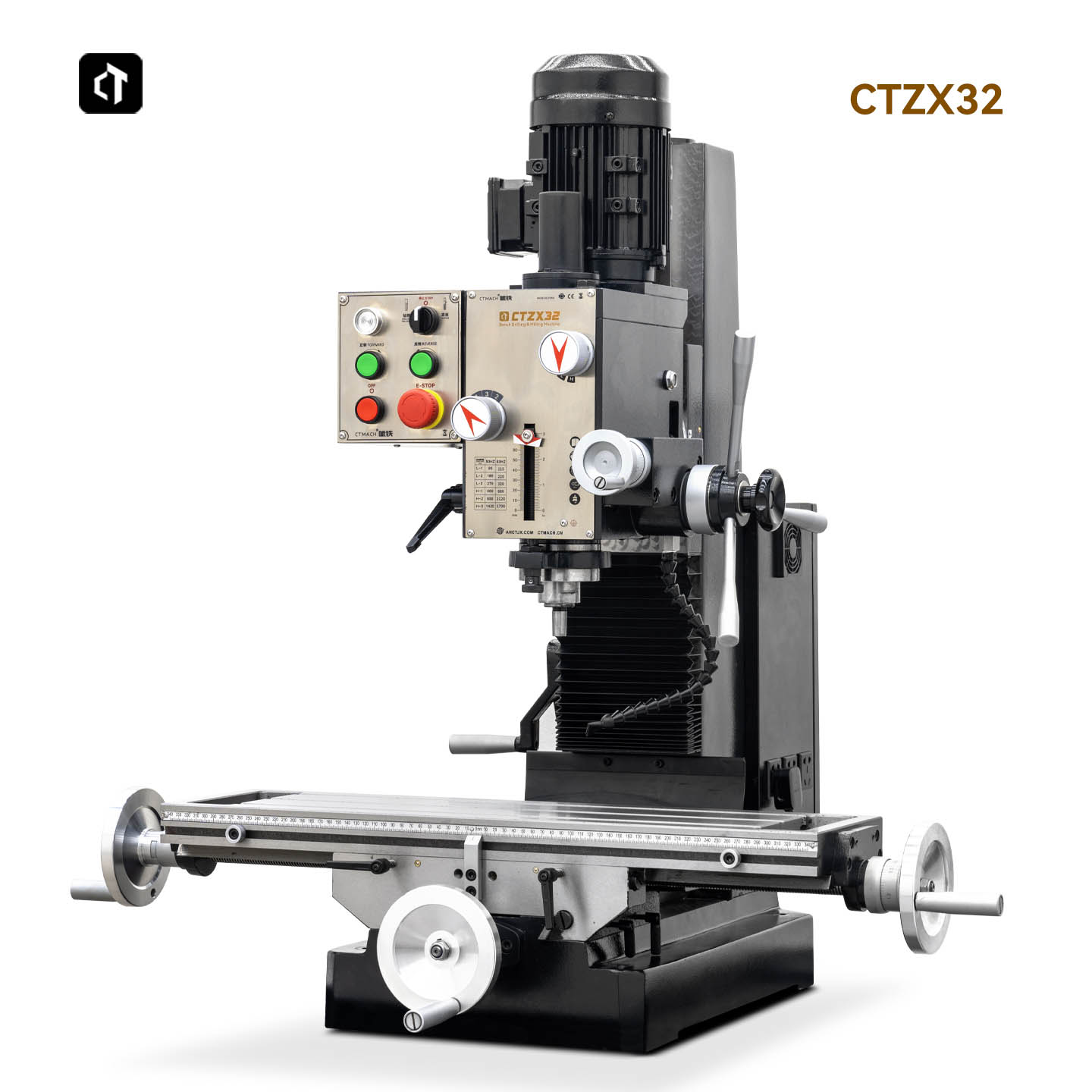

Описание
- Станок предназначен для сверления, рассверливания и расширения отверстий диаметром до 32 мм в чугуне, нарезания резьбы в болтах до М16 мм, фрезерования отверстий шириной до 63 мм и пазов до 20 мм. Он также подходит для резки и торцевого фрезерования.
- Версия CTZX32 стандартно оснащена большой рабочей поверхностью размером 700 x 190 мм и системой охлаждения.
- Машина есть в наличии на складе.
Особенности
Функции
- Он подходит для сверления, развертывания и растачивания металлических и других материалов, а также может выполнять торцевое фрезерование, нарезание торцевой фрезы и нарезание резьбы.
- Мощный трёхфазный двигатель мощностью 900 Вт, преобразователь частоты, питание 220 В, 6 скоростей переключения передач. Широкий и практичный диапазон скоростей. Максимальная скорость вращения шпинделя достигает 1700 об/мин.
- Используются высокоточные подшипники SKF.

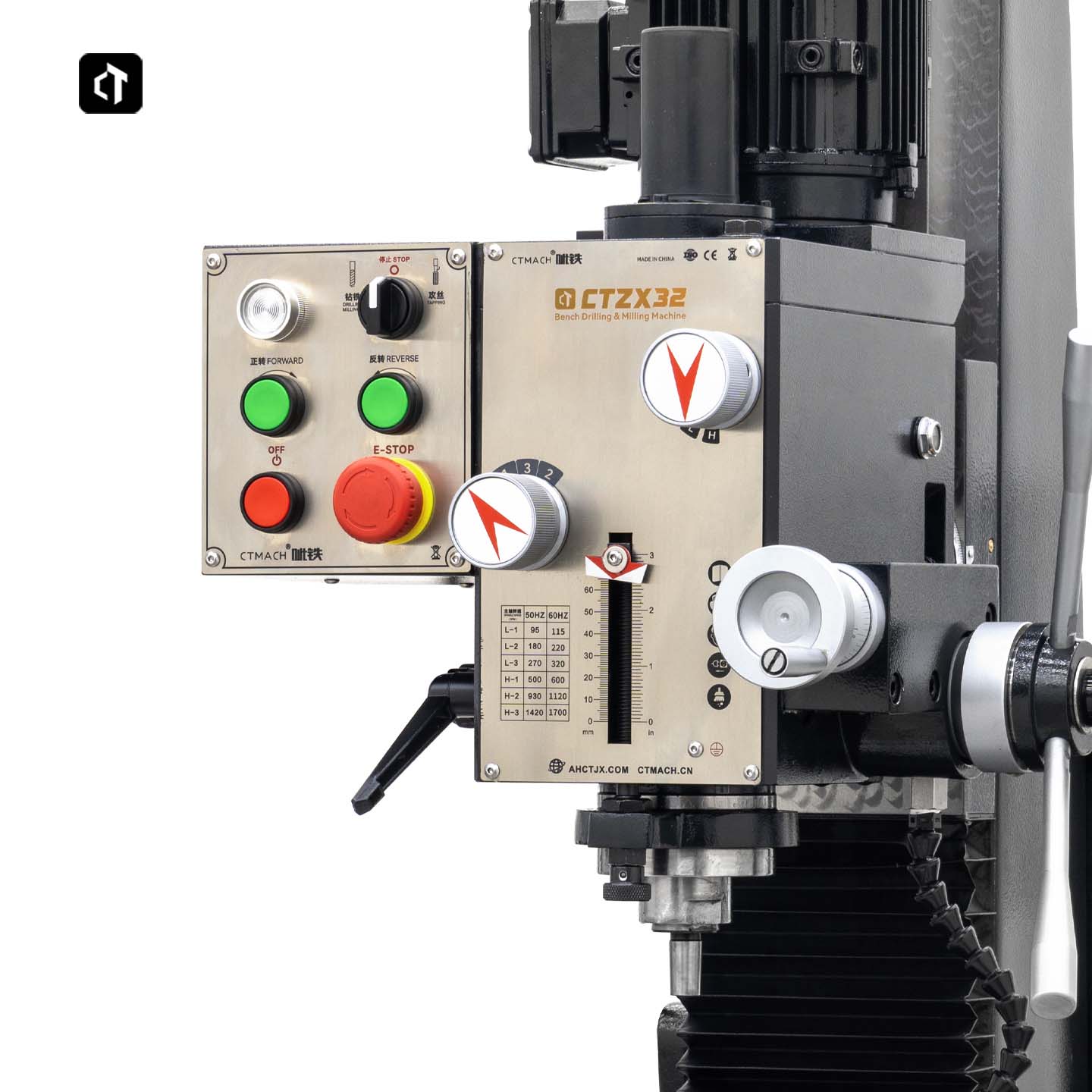

- Шпиндельная бабка, погруженная в масло, закалка и шлифовка зубчатых передач обеспечивают более низкий уровень шума по сравнению с бесступенчатой регулировкой скорости. Ограничение глубины вращения шпинделя и автоматический реверс позволяют осуществлять пакетное сверление и нарезание резьбы.
- Цифровой индикатор глубины шпинделя может повысить точность подачи фрезерования.
- Рабочий стол и колонна оснащены направляющими типа «ласточкин хвост», обеспечивающими достаточную жесткость и устойчивость.
Основные характеристики
| Модель | CTZX32 |
| Диаметр сверления | 32 мм |
| Диаметр торцевой фрезы | 63 мм |
| Диаметр концевой фрезы | 20 мм |
| Пропускная способность | М16 |
| Ход шпинделя | 75 мм |
| Конус шпинделя | R8 |
| Угол наклона шпиндельной коробки | ±45° |
| Скорость шпинделя | 95~1420 об/мин (50 Гц) 115~1700 об/мин (60 Гц) |
| Рабочая зона стола | 700*190мм |
| Перемещение рабочего стола (X/Y) | 380*230 мм |
| Вертикальный ход фрезерной головки (Z) | 350 мм |
| Расстояние от оси шпинделя до поверхности колонны | 214 мм |
| Расстояние от конца шпинделя до рабочего стола | 50~400 мм |
| Мощность главного двигателя | 900 Вт |
| Габаритные размеры | 1050*850*1200мм |
| Размеры упаковки | 74*74*106 см |
| Вес нетто | 206 кг |
| Вес брутто | 230 кг |
