Описание

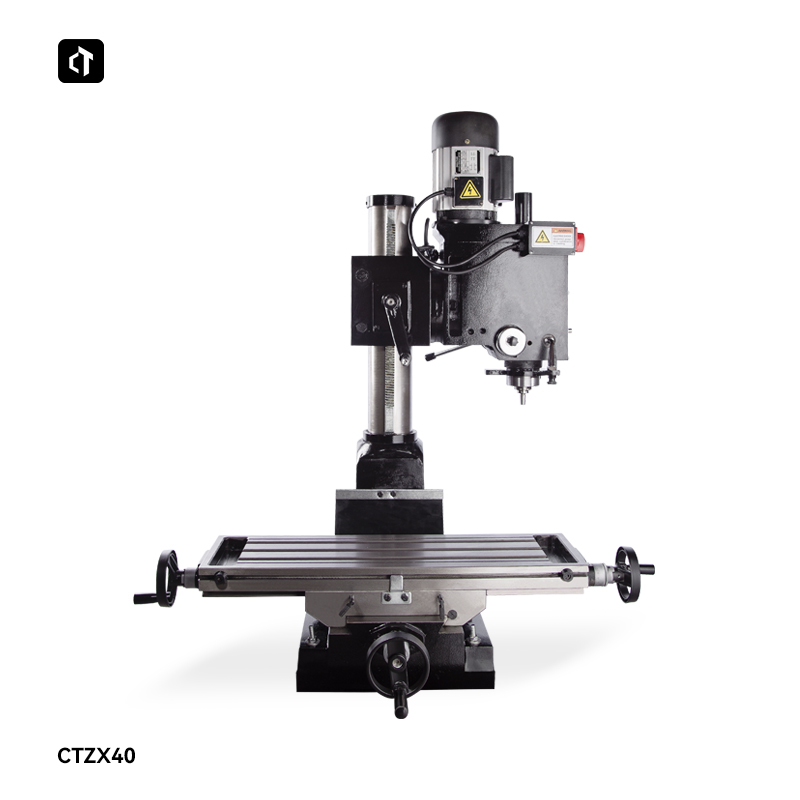

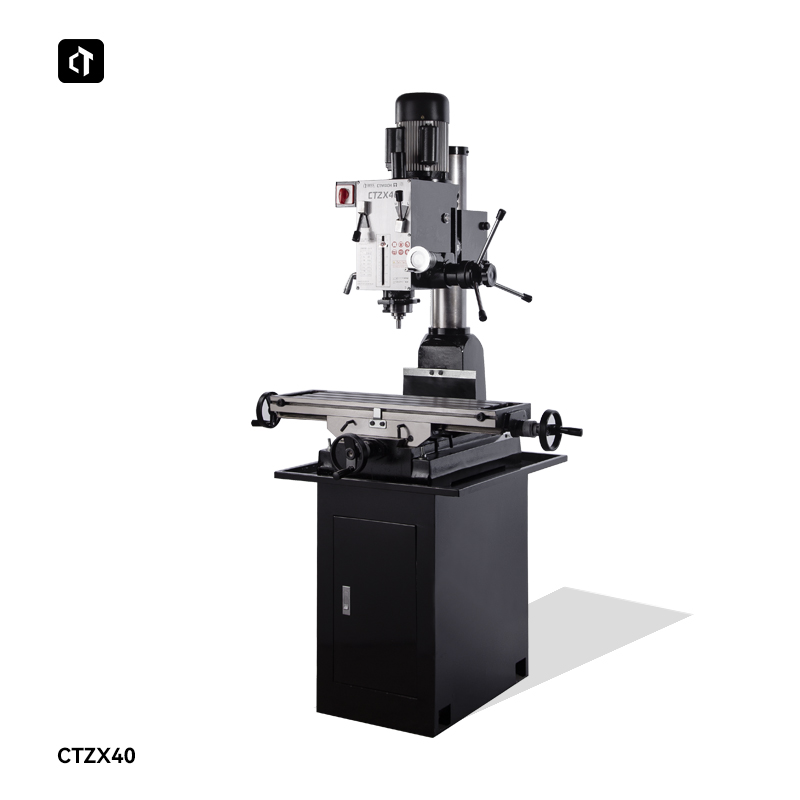

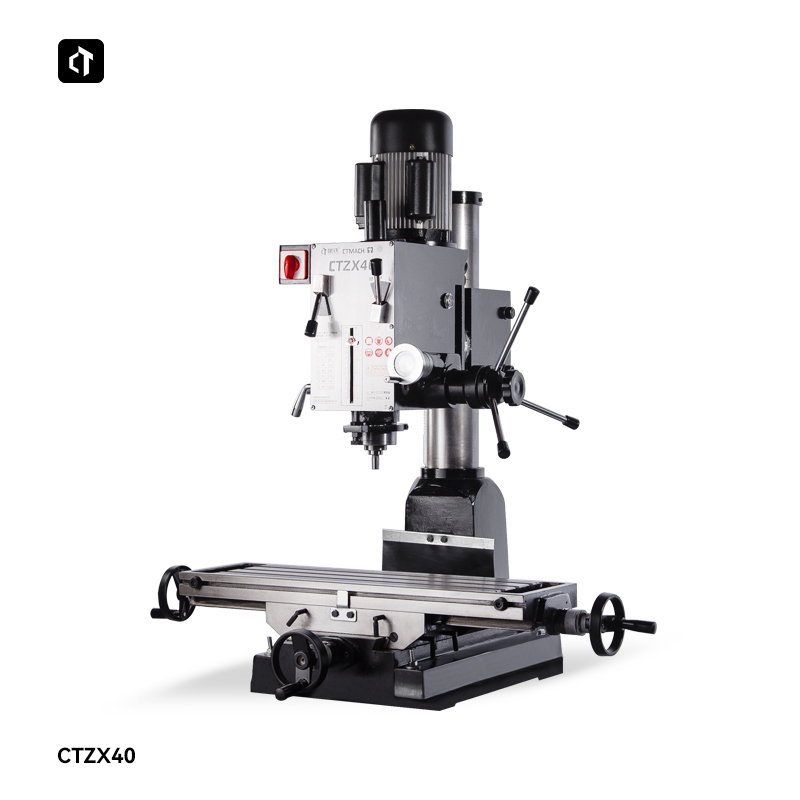

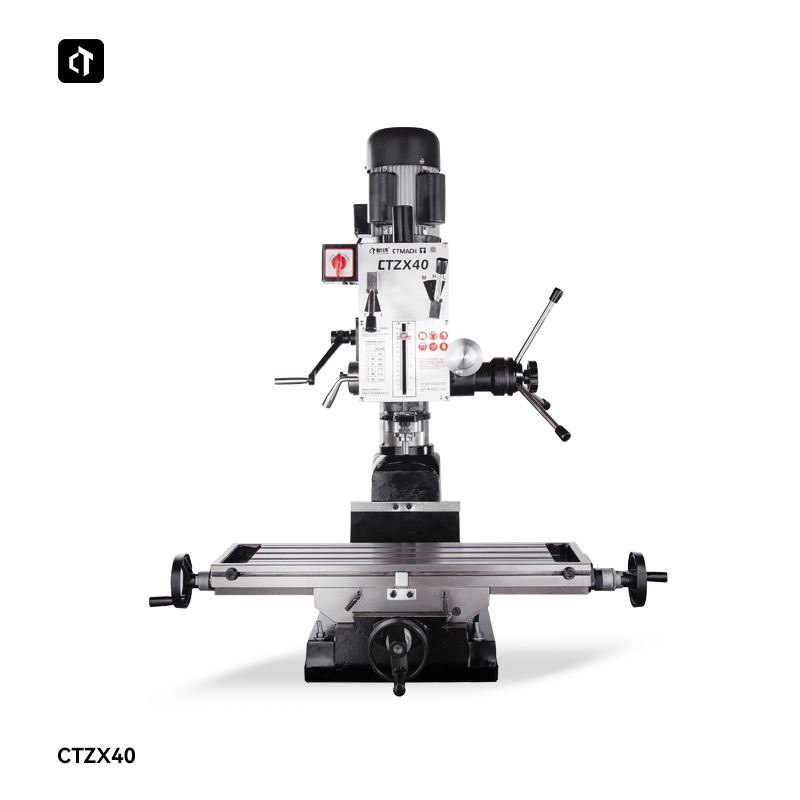

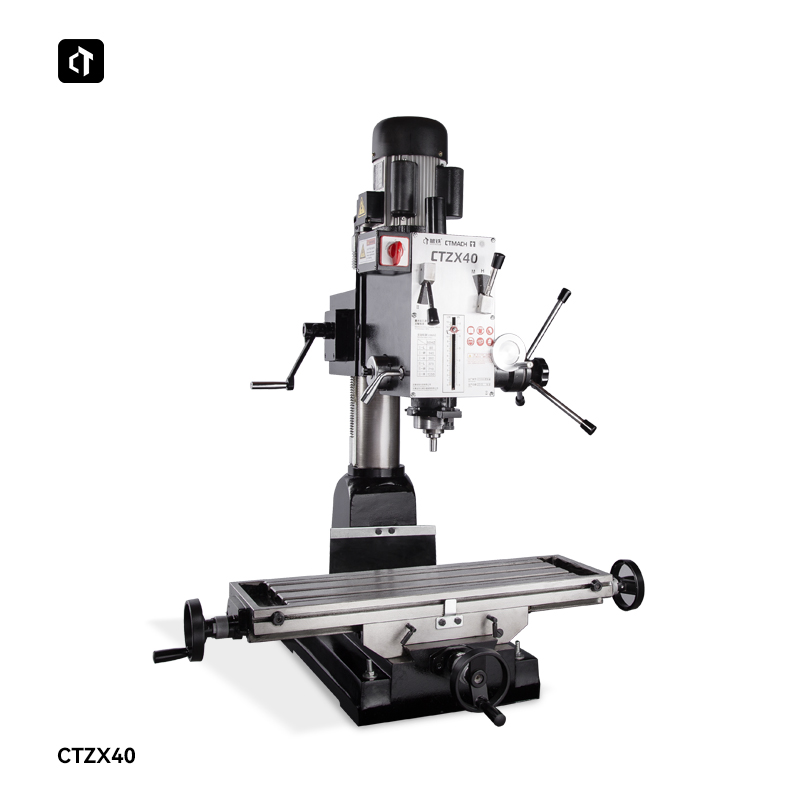

Фрезерный станок с цилиндрической зубчатой головкой CTZX40, предназначенный для точного сверления, оснащен интуитивно понятными функциями для максимальной точности.
Особенности
Функции
1. Главный вал — шестеренчатый, с 6 передачами (включая повышенную и пониженную), что удобно для переключения.
2. Головную бабку можно поднимать и опускать, а также вращать на 360° вокруг колонны и наклонять влево и вправо на ±90°.
3. Подъем и опускание рабочего стола шпиндельной коробки осуществляется с помощью червячной передачи и червячного механизма, что обеспечивает легкость и быстроту работы.
4. Глубину сверления можно контролировать с помощью линейки, закрепленной на втулке, и фиксированной дистанционной гайки, что удобно и точно.
5. Ось XY оснащена направляющими типа «ласточкин хвост» с регулируемыми коническими вставками, которые являются износостойкими, прочными, имеют поверхностный контакт и жесткими.
6. Широко используется на заводах, в мастерских по техническому обслуживанию, школах, научно-технических инновационных центрах и научно-исследовательских подразделениях для демонстрационного использования, подходит для домашнего хозяйства, деталей моделей самолетов, обработки деталей часов;
Основные характеристики
| Модель | CTZX40 |
| Макс. диаметр сверления (чугун) | 45мм |
| Макс. диаметр торцевой фрезы | 60мм |
| Макс. диаметр концевой фрезы | 20мм |
| Макс. диаметр нарезаемой резьбы | М16 |
| Размер стола | 800x240мм |
| Размер Т-образных пазов | 16мм |
| Перемещение стола (оси X, Y) | 580, 200мм |
| Конус шпинделя | МТ4 |
| Ход пиноли | 130мм |
| Макс. расстояние от шпинделя до колонны | 285мм |
| Макс. расстояние от шпинделя до стола | 430мм |
| Наклон головки | ±45° |
| Скорость вращения шпинделя (кол-во ступеней) | 80~1250 об/мин（6) |
| Мощность двигателя | 1500 Вт |
| Масса нетто | 305КГ |
| Габаритные размеры | 1200x850x1100мм |
