Описание

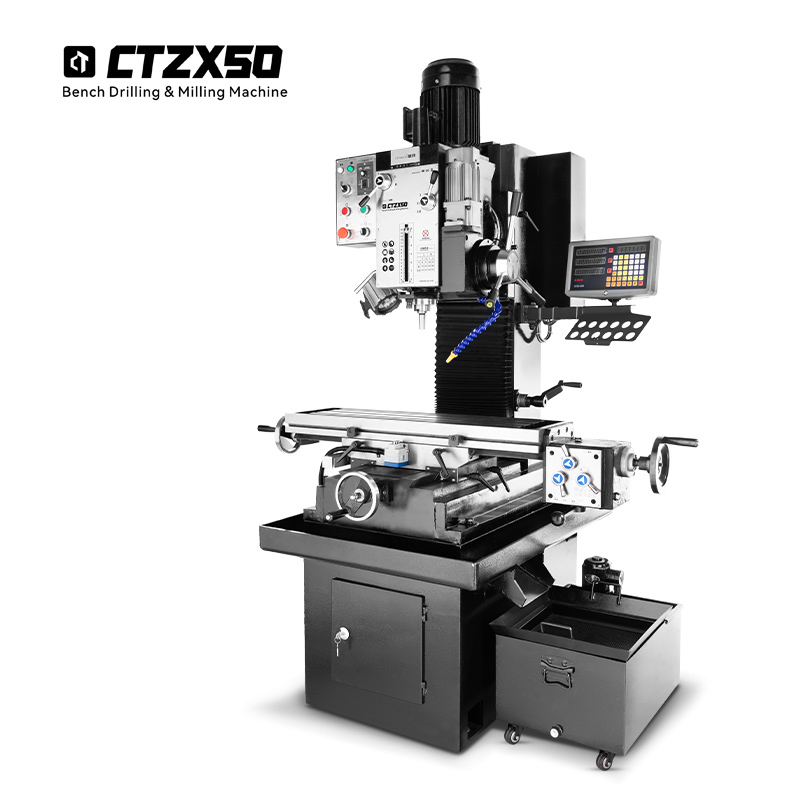

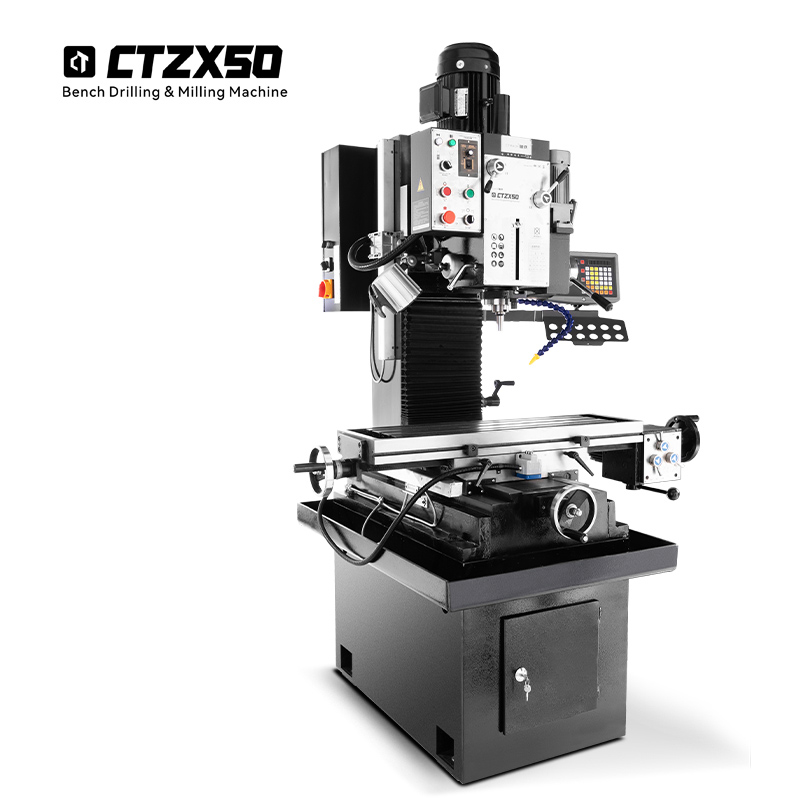

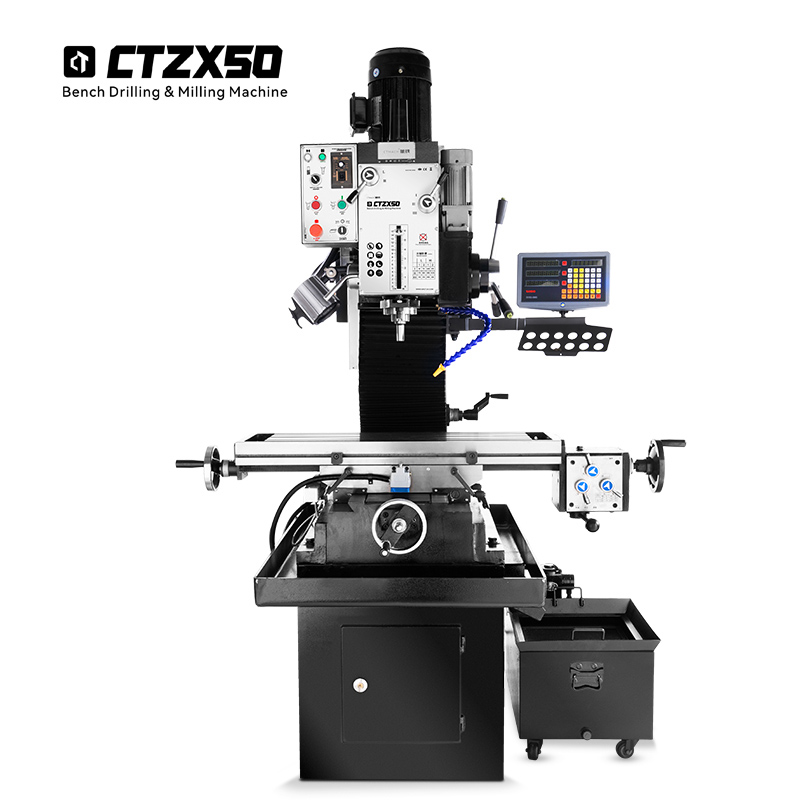

Сверлильно-фрезерный станок CTMACH CTZX50 — это устройство, которое идеально подходит для небольших механических мастерских и учебных целей в технических училищах. Его можно использовать для единичного и мелкосерийного производства. Простая и прочная конструкция гарантирует длительную, не требующую обслуживания работу без сбоев. Автоматические подачи стола значительно облегчают обработку плоскостей, они обеспечивают однородную, эстетичную поверхность после фрезерования.
Особенности
Функции
Подходит для сверления, развертывания и обработки отверстий в металлических и других материалах. Также может использоваться для торцевого фрезерования, торцевого фрезерования и нарезания резьбы в отверстиях под винты.
Автоматическая подача шпинделя приводится в действие независимым двигателем, скорость подачи регулируется бесступенчатым регулированием скорости, нарезание резьбы автоматически реверсируется, а рукоятка шпинделя оснащена положительной и отрицательной кнопкой.

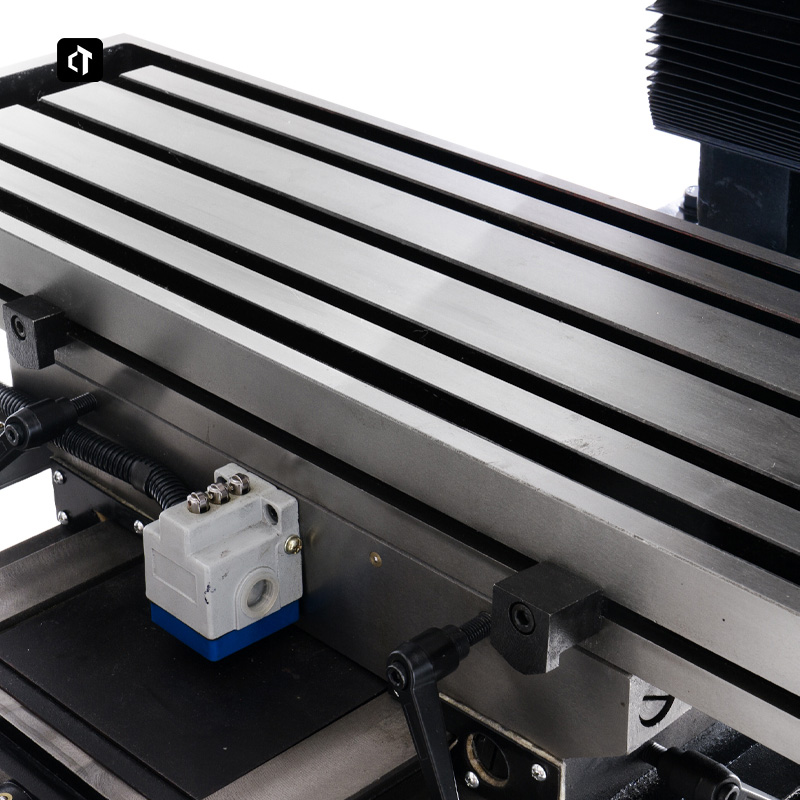

Стол с Т-образными пазами 900x260 мм, боковая автоматическая подача, повышенная точность фрезерования.
Цельнометаллический редуктор, широкий диапазон регулируемых скоростей.
Стол и колонна оснащены направляющими типа «ласточкин хвост», обеспечивающими достаточную жесткость и устойчивость.

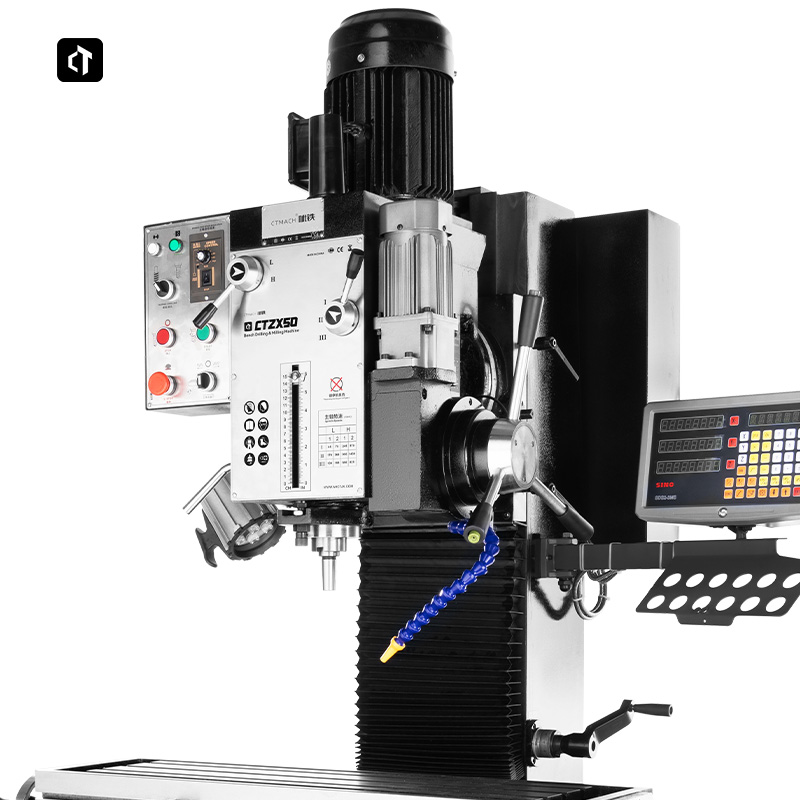

Трехкоординатный цифровой дисплей с решеткой позволяет легко наблюдать или отслеживать ход подачи, что значительно повышает точность обработки.
Независимая система охлаждения, двигатель водяного насоса 0,09 кВт, 25 л/мин.
Тяжелый напольный резервуар, большая несущая способность, более стабильные операции сверления и фрезерования.
Основные характеристики
| Модель | CTZX50 |
| Мощность бурения (чугун/сталь) | 50мм / 40мм |
| Нажатие емкость (Сталь) | М30 |
| Мощность торцевой фрезы | 100мм |
| Мощность концевого фрезерования | 32мм |
| Конус шпинделя | МТ4 |
| Перемещение шпинделя (ручное и моторизованное) | 150мм и 120мм |
| Скорость вращения шпинделя (класс) | 45~1430 об/мин (12) |
| Автоподача пиноли (переменная) | 0~125 мм/мин |
| Размер стола | 900×260 мм |
| Т-образные пазы | 3x14мм |
| Перемещение стола (X x Y) | 400x270мм |
| Макс. расстояние от шпинделя до стола | 50~500мм |
| Макс. расстояние от шпинделя до колонны | 325мм |
| Боковая маневренная подача стола (уровень) | 24~720 мм/мин (8) |
| Наклон головы | ±90° |
| Мощность главного двигателя | 2.2 кВт 380В |
| Двигатель подачи шпинделя | 0,14 кВт |
| Двигатель подачи стола | 0,37 кВт |
| Двигатель охлаждающей жидкости | 0,09 кВт 25 л/мин |
| Габаритные размеры | 1330×1450×2220 мм |
| СЗ | 800 кг |
