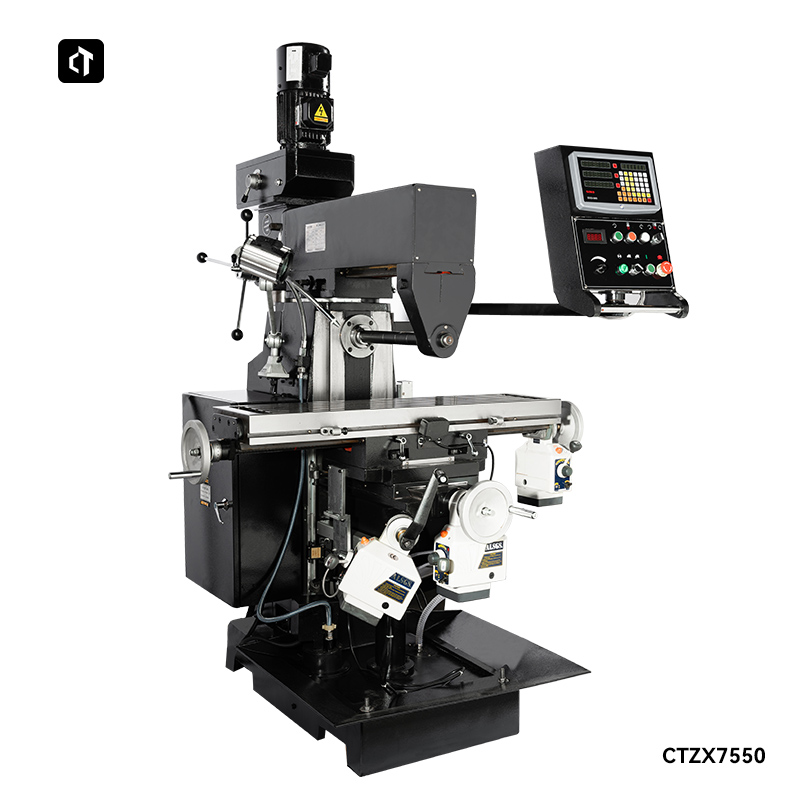

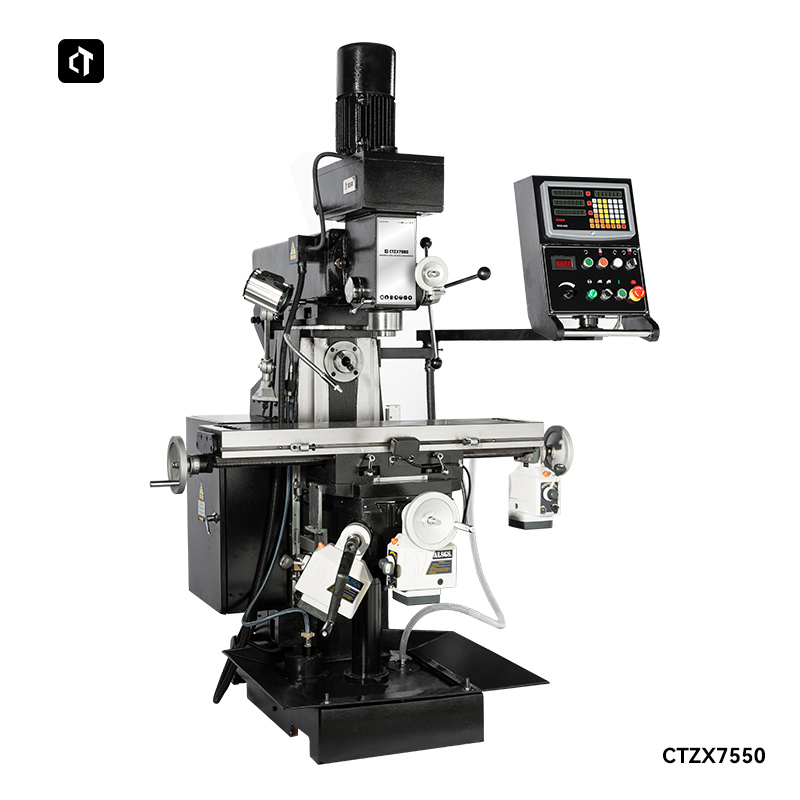

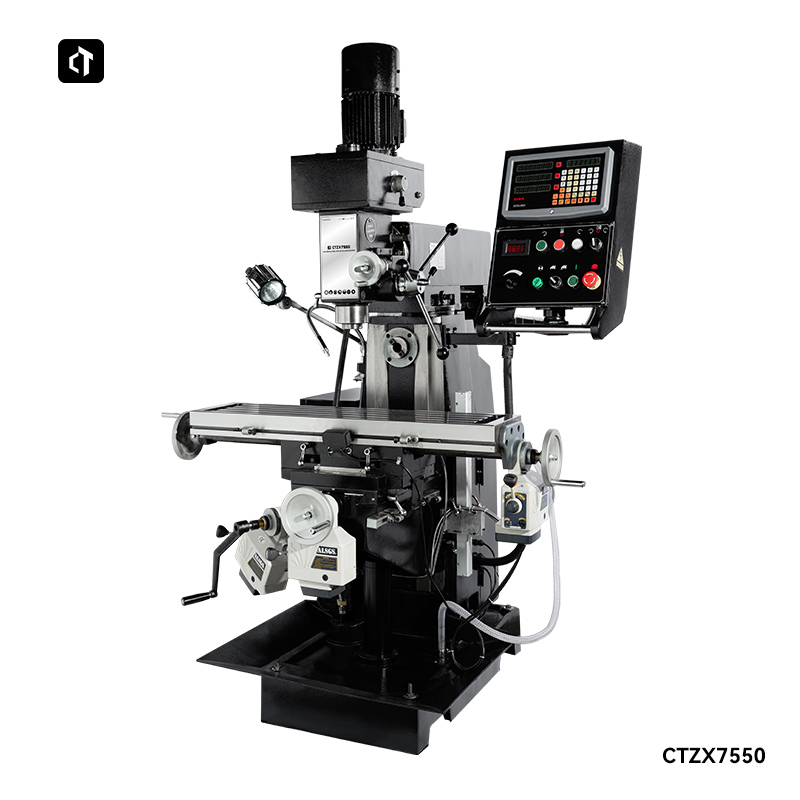

CTZX7550 Горизонтально-вертикальный фрезерный станок с бесступенчатой регулировкой оборотов и цифровой индикацией (DRO)
1 973 400 ₽
- Макс. диаметр сверления 50мм
- Макс. диаметр торцевой фрезы 100мм
- Макс. диаметр концевой фрезы 25мм
- Макс. диаметр нарезаемой резьбы М16
- Диаметр расточки 120мм
- Конус шпинделя концевой фрезы МТ4
Описание
Горизонтально-вертикальный фрезерный станок CTZX7550 9" x 40" с переменной скоростью вращения оснащен вертикальными и горизонтальными шпинделями, каждый из которых оснащен собственным двигателем.
Двигатель оснащен независимым вентилятором с высокой производительностью, что позволяет ему охлаждаться во время операций, требующих малой скорости или высокой нагрузки.

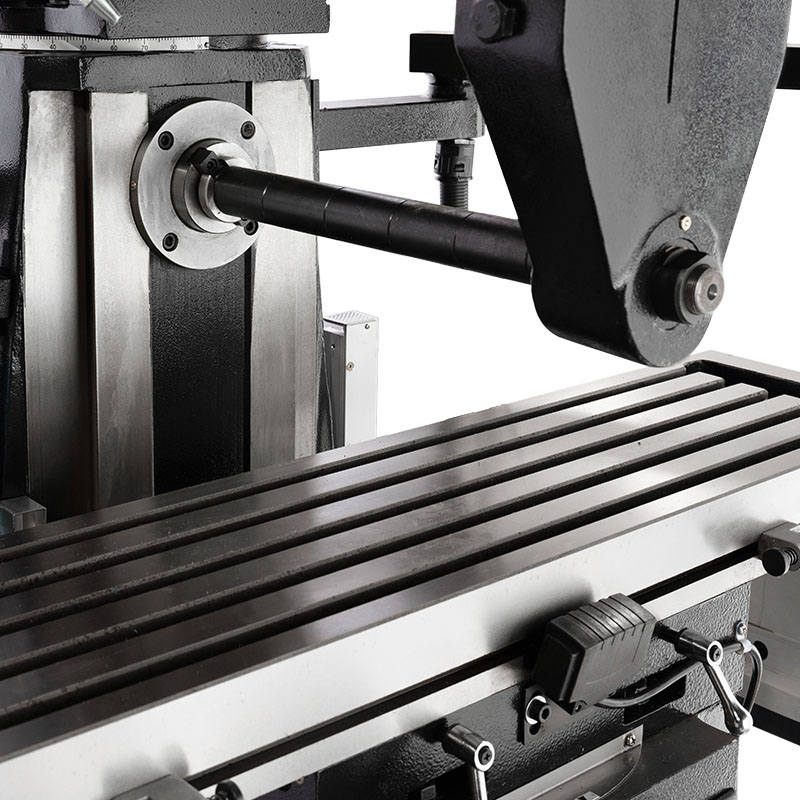

Переведите мельницу в горизонтальное положение, повернув головку на 180° на колонне и установив один из двух входящих в комплект горизонтальных валов.

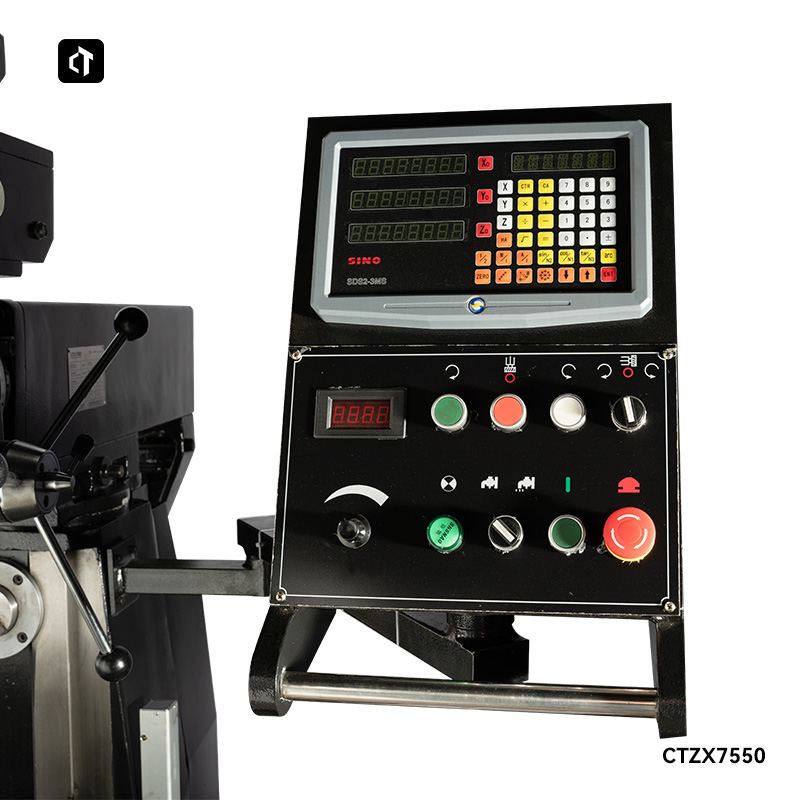

Этот универсальный фрезерный станок оснащен удобным электронным управлением шпинделем с переменной скоростью и цифровой индикацией.
Кроме того, этот станок оснащен встроенной системой охлаждения, светодиодным рабочим освещением и широким диапазоном скоростей вращения шпинделя.
Особенности
Функции

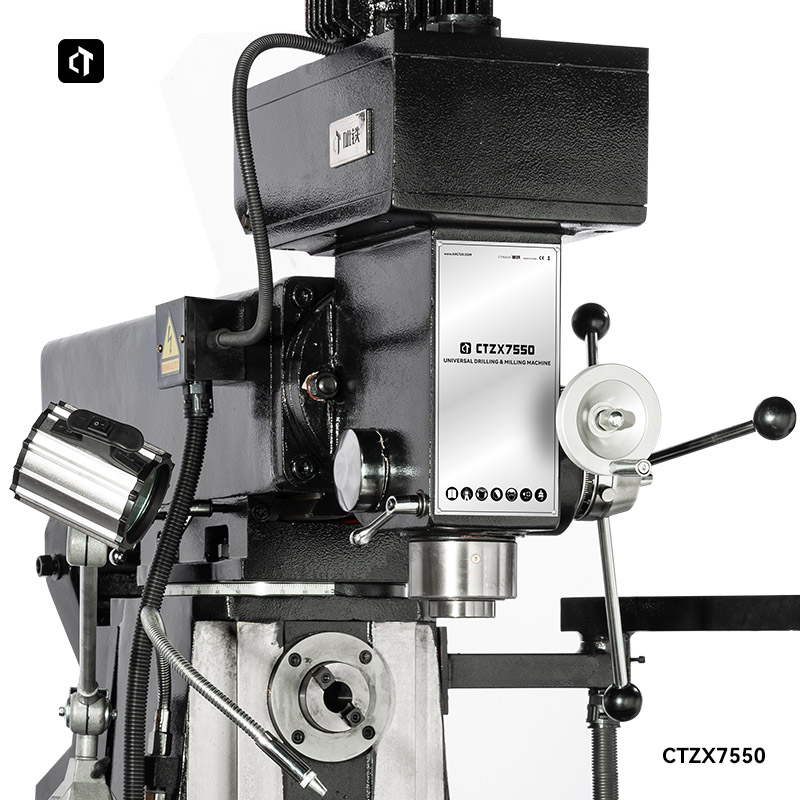

Вертикальный и горизонтальный сверлильно-фрезерный станок двойного назначения, вертикальная фрезерная головка может наклоняться влево и вправо, рабочий стол может вращаться, трехкоординатный ремень является автоматическим, а решетчатый цифровой дисплей.
Вертикальный шпиндель прост в эксплуатации благодаря плавному изменению скорости, а горизонтальный шпиндель имеет ременную регулировку скорости, большой крутящий момент, хорошую устойчивость и может использоваться для крупногабаритного фрезерования.
Высокоточная шлифовка цельностального шпинделя, ковкого чугуна, отверстия вала передней бабки с помощью расточки, хонингования и обработки для снятия внутренних напряжений для обеспечения долговременной и надежной точности
Цельностальные шестерни шлифуются, чтобы обеспечить станку высокую точность, большую жесткость и хорошую устойчивость.
С направляющими типа «ласточкин хвост», встроенными вставками, регулируемым провисанием и износостойкостью.
Основные характеристики
| Модель | CTZX7550 |
| Макс. диаметр сверления | 50мм |
| Макс. диаметр торцевой фрезы | 100мм |
| Макс. диаметр концевой фрезы | 25мм |
| Макс. диаметр нарезаемой резьбы | М16 |
| Диаметр расточки | 120мм |
| Конус шпинделя концевой фрезы | МТ4 |
| Конус шпинделя горизонтального фрезерования | МТ4 |
| Скорость вращения шпинделя концевой фрезы (переменная) | 0~1750 об/мин |
| Диапазон скоростей вращения горизонтального шпинделя (кол-во ступеней) | 60~1350 об/мин（9） |
| Расстояние от шпинделя до колонны | 200~700мм |
| Расстояние от шпинделя до стола | 100~480 мм |
| Расстояние от оси горизонтального фрезерного шпинделя до стола | 0~380 мм |
| Подача шпинделя концевой фрезы | 120мм |
| Размер стола | 1000x240мм |
| Перемещение стола (оси X, Y) | 600, 230мм |
| Поворот стола (влево/вправо) | 45° |
| Поворот башни или колонны (левый/правый) | 90° |
| Наклон головки (влево/вправо) | 90° |
| Двигатель шпинделя концевой фрезы | 1,5 кВт |
| Горизонтальный фрезерный шпиндельный двигатель | 1,5 кВт |
| Габаритные размеры | 1120x1060x2035мм |
| Масса нетто | 850кг |
