Описание

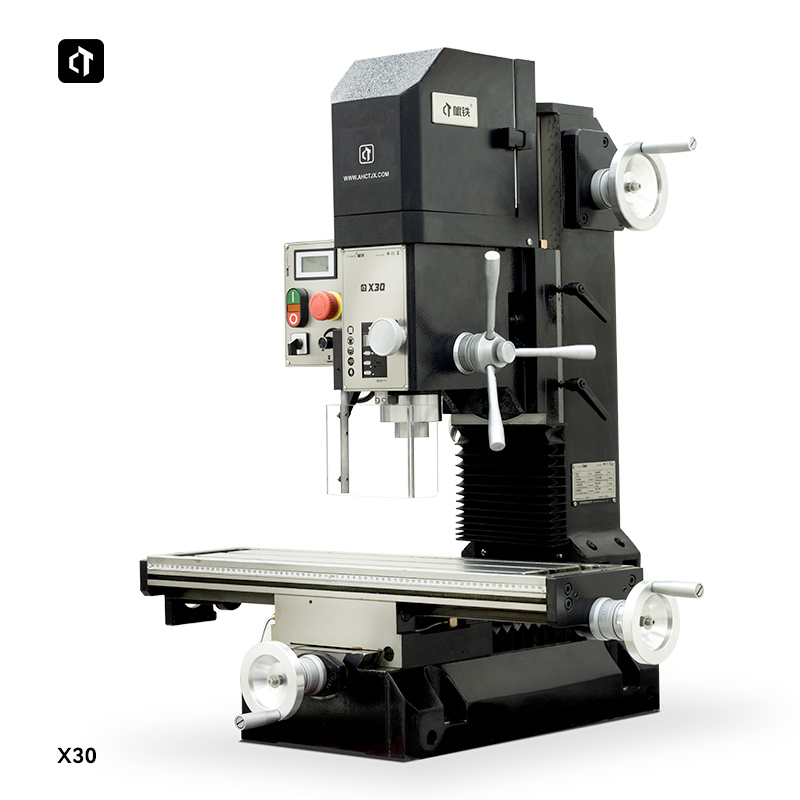

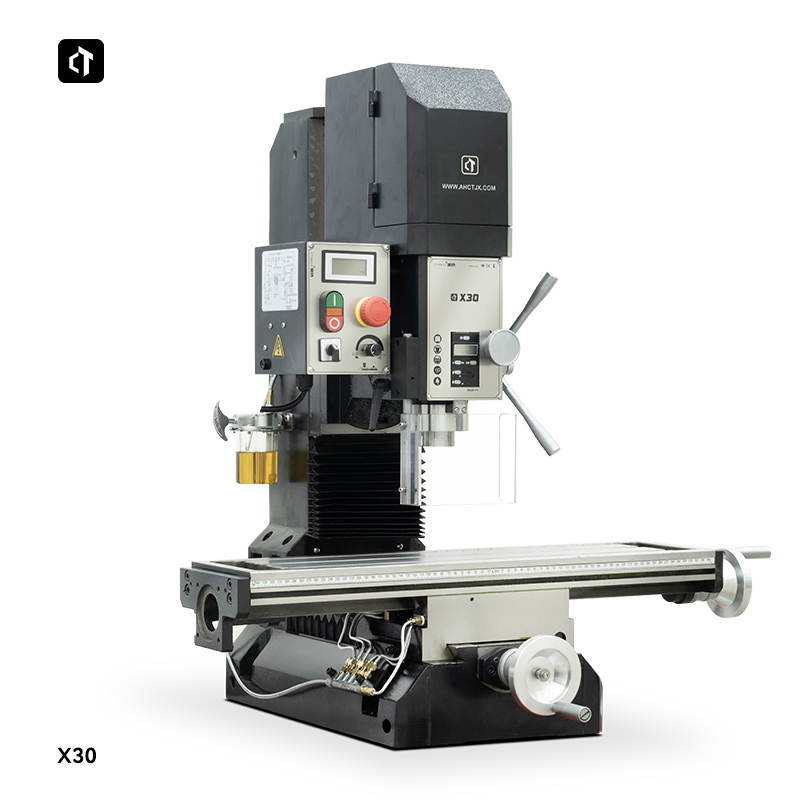

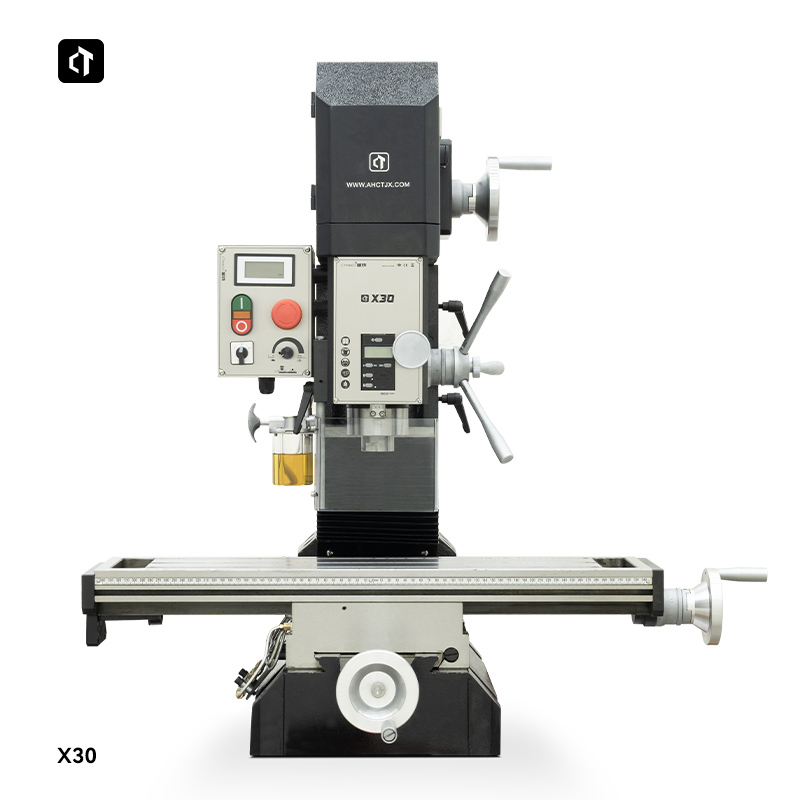

Сверлильно-фрезерный станок X30 предназначен для клиентов, которые хотят перейти на станки с ЧПУ. Его общая структура и жесткость намного превосходят обычные ручные фрезерные станки.
Особенности
Функции

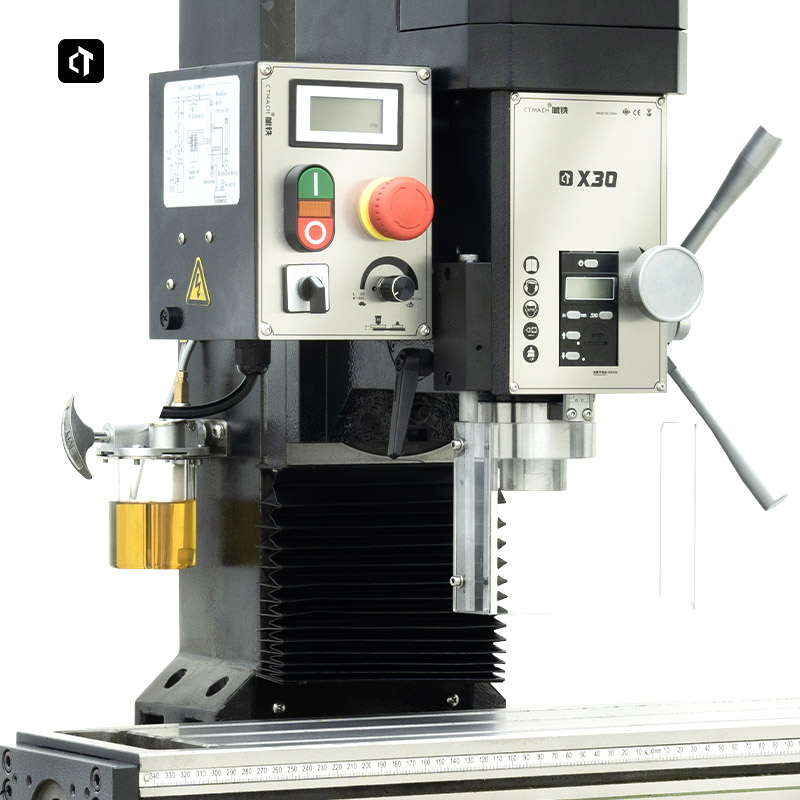

Этот прототип разработан на основе небольшого фрезерного станка с ЧПУ и обрабатывающего центра и воплощает концепцию точного производства. Он оснащен оригинальной трехосевой шариковой винтовой парой и системой масляного насоса для обеспечения точной передачи и эффективной смазки; утолщенные колонны, основание и верстак создают небольшую, изысканную, но жесткую конструкцию для обеспечения устойчивой поддержки для высокоинтенсивной обработки.
В настоящее время он продемонстрировал превосходную производительность в качестве ручного станка. Что еще стоит отметить, так это огромный потенциал модернизации — станок предварительно настроен на трехосевой моторный узел, и нет необходимости менять механическую структуру. Только добавив трехосевой мотор и систему ЧПУ, он может легко трансформироваться из ручного режима в сверлильно-фрезерный станок с ЧПУ, удовлетворяя разнообразные потребности в обработке и предоставляя удобный вариант для модернизации вашего производства.
Основные характеристики
| Модель | Х30 |
| Диаметр сверления | 30мм |
| Диаметр концевой фрезы | 20мм |
| Диаметр торцевого фрезерования | 63мм |
| Размер рабочего стола | 700мм*180мм |
| Характеристики Т-образного паза | 12мм*3 |
| Грузоподъемность рабочего стола | 80КГ |
| Конус шпинделя | R8 |
| Ход втулки шпинделя | 70мм |
| Расстояние от торца шпинделя до рабочего стола | 50~340 мм |
| Расстояние от центра шпинделя до направляющей поверхности колонны | 210мм |
| Перемещение рабочего стола (XY) | 480*180мм |
| Ход шпиндельной головки (Z) | 280мм |
| Диапазон скоростей шпинделя | Д 50~1500, В 1400~3000 об/мин |
| Класс точности винта | P4 |
| Мощность двигателя шпинделя | 1,5 кВт |
| Внешний вид станка размеры | 880*780*980мм |
| Размеры упаковки станка | 74*74*108см |
| Вес станка | 150 кг |
| Вес упаковки | 175 кг |
