Пружинонавивочный станок

Параметр

2-х осевые станки

3-х осевые станки

5-ти осевые станки

Многоосевые станки (мультиформеры, 10-12 осей)

Назначение

Техпроцесс производства пружин с простой геометрией предполагает, что формирующее кручение лежит в одной плоскости. С этим прекрасно справляются два подающих суппорта, дополненные двумя вспомогательными: отрезным и формирующим шаг.

В тех случаях, когда конструкция пружины требует операций гиба в различных плоскостях, применяются многосуппортовые станки с подачей проволоки через отрезной вращающийся шпиндель. Станки такого типа способны производить изделия с объёмной конфигурацией

Тип

Кулачковый

Сервоприводный

Схема подачи проволоки

Боковая

Через центральную оправку

Примеры моделей

YF-8208

YF-8212

YF-8320

YF-8330

YF-8508

YF-8512

YF-8620

YF-1026

YF-1045

YF-1245

YF1250

YF-1260

YF-1280

YF-12100

Особенности обозначения

2 цифра (первые две) модели обозначает кол-во осей

Последние 2(3) цифры обозначают максимальный диаметр проволоки в 0,1 мм

№

Параметр

Значение

мод. YF-8208

мод. YF-8320

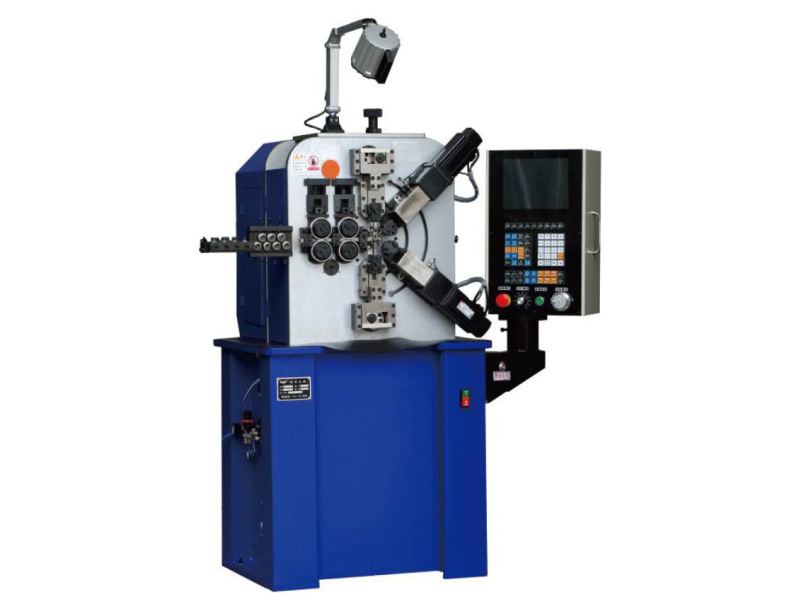

мод. YF-8620

мод. YF-1026

1

Диаметр проволоки

Ø0,15-Ø0,8 мм

Ø0,4-Ø2,0 мм

Ø0,3-Ø2,0 мм

Ø0,2-Ø2,5 мм

2

Максимальный внешний диаметр пружины

Ø20 мм

Ø60 мм

Ø30 мм

-

3

Производительность

560 шт./мин

250 шт./мин

350 шт./мин

100 м/мин

4

Диапазон значений команды подачи проволоки

±0,01…±9999,99 мм

±0,01…±9999,99 мм

-

-

5

Диапазон значений команды контроля кулачка

±0,1°…±359,9°

±0,1°…±359,9°

-

-

6

Мощность внешних серводвигателей

-

-

0,75 кВт/0,75 кВт

9,45 кВт
(общая)

7

Мощность привода верхнего/нижнего ножа

-

-

1 кВт/1 кВт

8

Мощность серводвигателя подачи проволоки

0,75 кВт

1,2 кВт

2,9 кВт

9

Мощность серводвигателя кулачка

0,75 кВт

1,0 кВт

-

10

Мощность серводвигателя контроля шага

-

0,75 кВт

0,4 кВт

11

Напряжение питания

220В±10%, 50 Гц

380В±10%, 50 Гц

380В±10%, 50 Гц

380В±10%, 50 Гц

12

Габариты оборудования ДхШхВ

(без размотчика)

1000х950х1600 мм

1000х1000х1600 мм

1300х800х1800 мм

1600х1100х1800 мм

13

Масса

350 кг

400 кг

500 кг

1200 кг

№

№ модели, оснащение

Кол-во

Цена с НДС 20%, руб

1

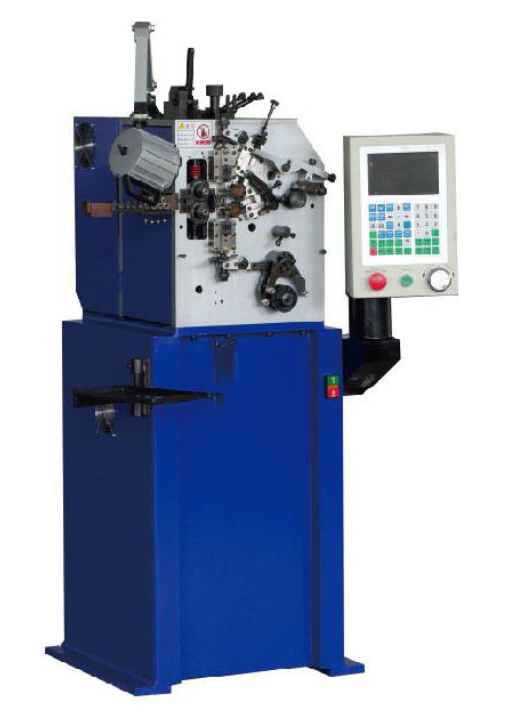

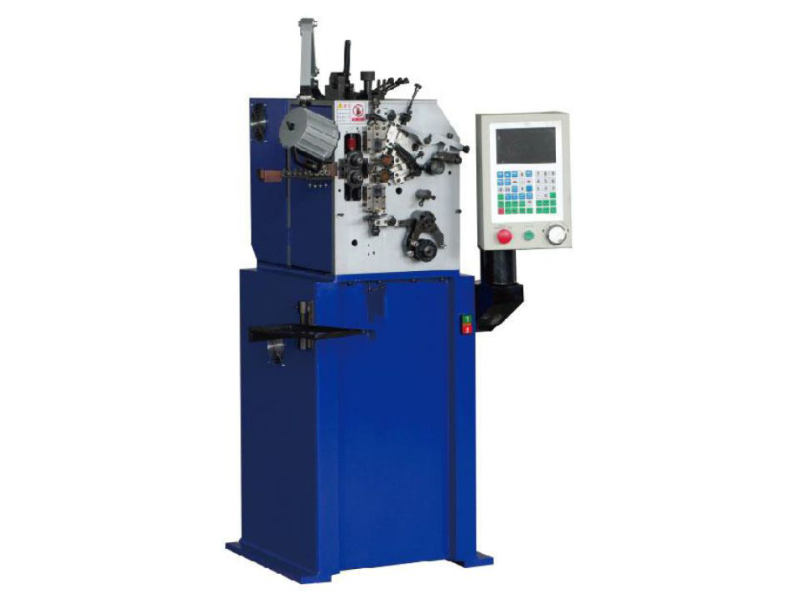

Пружинонавивочный станок мод. YF-8208:

Стандартное оснащение

1 шт.

2 355 440,00₽

2

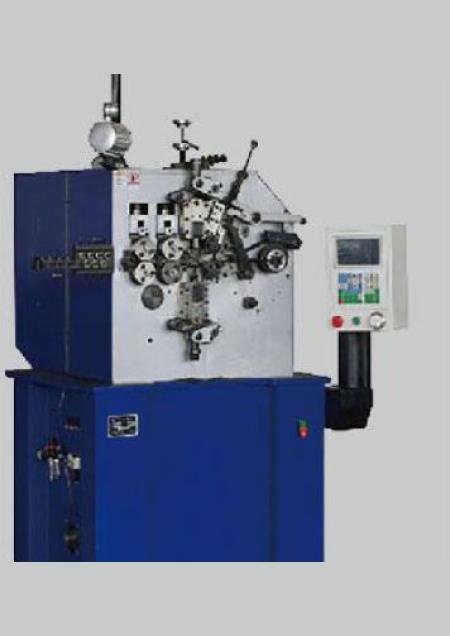

Пружинонавивочный станок мод. YF-8320:

Стандартное оснащение

1 шт.

 2 705 300,00₽

3

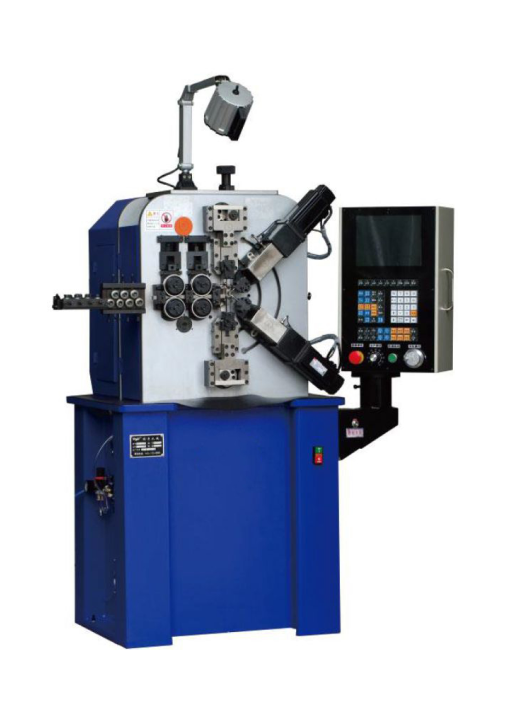

Пружинонавивочный станок мод. YF-8620:

Стандартное оснащение

1 шт.

3 610 700,00₽

4

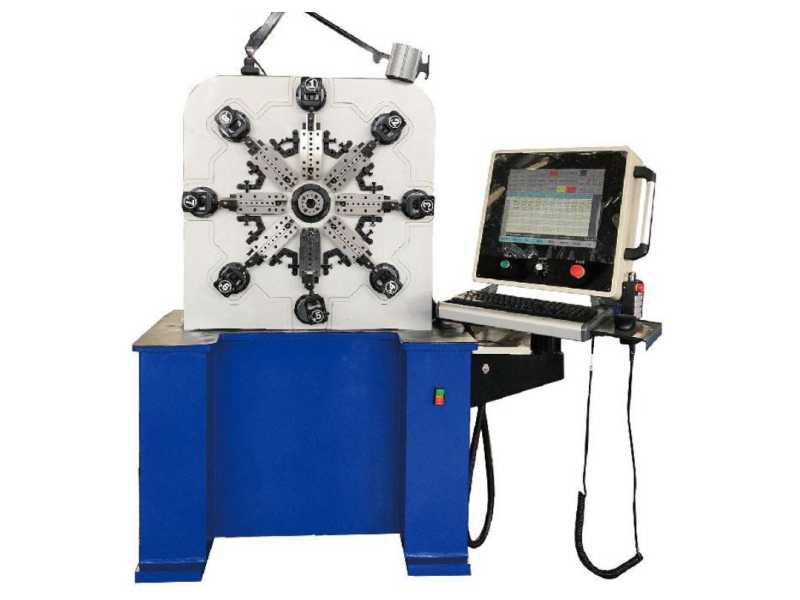

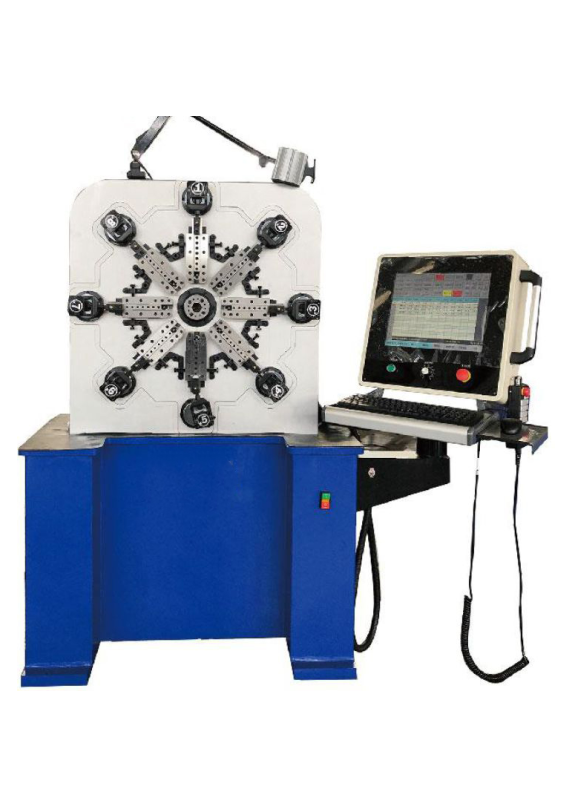

Пружинонавивочный станок мод. YF-1026:

Стандартное оснащение

1 шт.

 3 920 200,00₽

5*

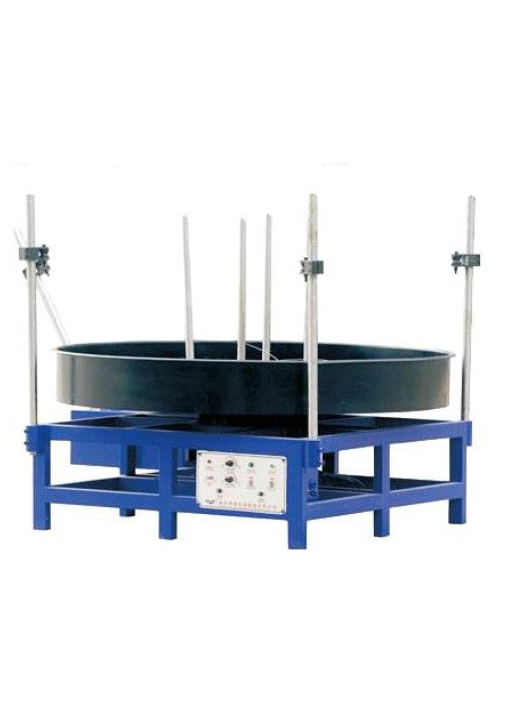

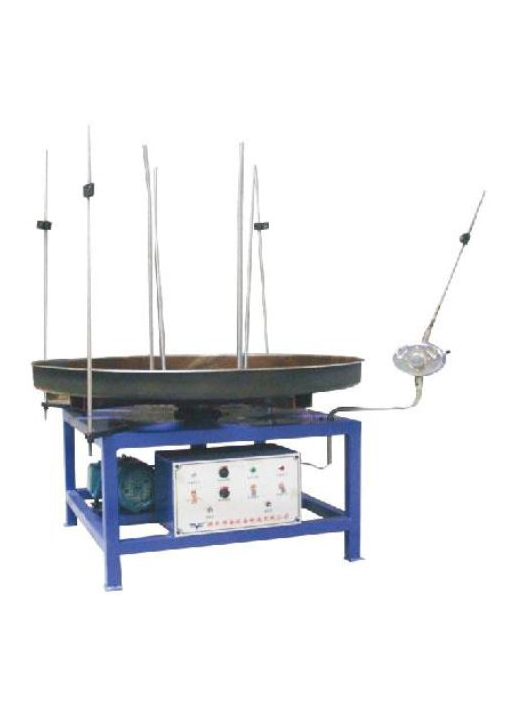

Размотчик проволоки:

- для бухты массой от 150…1000 кг

1 шт.

индивидуально

6*

Комплект роликов под необходимый диаметр для подачи проволоки

1 компл.

по запросу

7*

Направляющие под необходимый диаметр проволоки

1 компл.

 по запросу

8*

Центральная оправка под необходимый диаметр проволоки (диаметр завивки)

1 компл.

по запросу

9*

Навивочные пальцы под необходимый диаметр проволоки

1 компл.

по запросу

10*

Клин для задания шага пружины

1 шт.

по запросу

11*

Нож для отрезки проволоки

1 шт.

по запросу

12*

Специальный инструмент (изготавливается под конкретную пружину)

1 компл.

индивидуально

13*

ПНР:

- удаление упаковочной тары;

- установка оборудования на место эксплуатации;

- шев-монтажные работы по подключению к инженерным сетям;

- удаление консервации, заправка оборудования необходимыми СОЖ;

- пуск станка и проверка рабочих органов и механизмов;

- обучение персонала.

1 шт.

По согласованию с Заказчиком

14*

Изготовление тестовых деталей (пружин):

- изготовление необходимого инструмента;

- заказ необходимой оснастки;

- изготовление 1 шт. вручную;

- написание УП;

- отладка УП;

- изготовление тестовой партии;

- выборочный контроль.

1 шт.

По согласованию с Заказчиком
