Описание

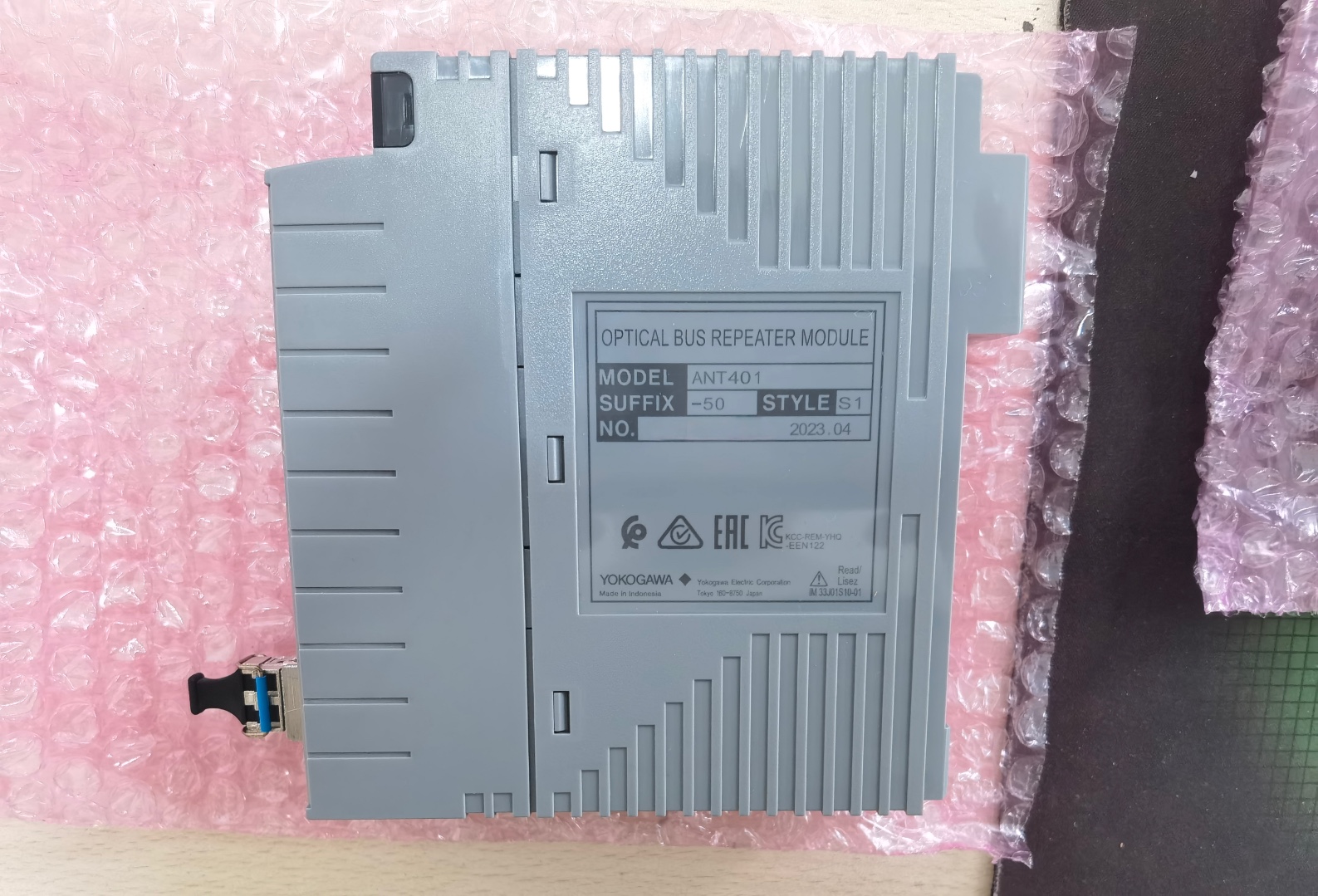

Модуль обеспечивает подключение к ESB-шине (Extended System Bus) через оптоволоконный кабель , что позволяет передавать данные на большие расстояния (до нескольких километров) с полной гальванической развязкой и высокой устойчивостью к электромагнитным помехам.
ANT401-50 используется в качестве альтернативы коаксиальным интерфейсам (например, ANB10D) в условиях, где требуется повышенная помехоустойчивость, длинные линии связи или разделение потенциалов между зданиями и блоками. Поддерживает дублированную (резервированную) топологию 1:1 , обеспечивая непрерывность работы системы при повреждении одного из каналов.
Модуль устанавливается в шасси контроллера (например, AFG10D) и работает в составе сети Vnet/IP , обеспечивая надёжную передачу данных между контроллерами, операторскими станциями и другими узлами АСУ ТП.
Применяется на крупных промышленных объектах: НПЗ, ГПЗ, ТЭЦ, химических заводах, где критически важна отказоустойчивость и стабильность связи.
Особенности
• Интерфейс: оптоволоконный (Fiber Optic) — подключение через SC-коннекторы.
• Поддержка резервированной ESB-шины (1:1) — автоматическое переключение при аварии.
• Высокая скорость передачи: 100 Мбит/с .
• Длинные дистанции связи: до 2 км (многомодовое волокно) или до 10–20 км (одномодовое, в зависимости от версии) .
• Полная гальваническая изоляция — защита от помех, перенапряжений и грозовых разрядов.
• Совместим с сетью Vnet/IP — основой систем CENTUM VP и CS3000.
• Светодиодная индикация состояния: RUN, ERR, COMM, LINK — удобная диагностика.
• Поддержка горячей замены (hot-swap) — замена без остановки процесса.
Основные характеристики
• Модель: ANT401-50
• Производитель: Yokogawa Electric Corporation
• Тип устройства: Оптический интерфейсный модуль для ESB-шины
• Функция: Подключение к резервированной оптоволоконной ESB-сети
• Протокол: Vnet/IP
• Скорость передачи: 100 Мбит/с
• Тип волокна: • Многомодовое (MM), 62.5/125 мкм — до 2 км
• Одномодовое (SM) — в зависимости от версии, до 10–20 км
• Коннектор: SC (дуплекс)
• Резервирование: Да (1:1 дублирование канала)
• Питание: Через шину шасси (24 В постоянного тока)
• Степень защиты: IP20 (для монтажа в шкафу)
• Рабочая температура: от 0 °C до +55 °C
• Влажность: 10–80 % без конденсации
• Монтаж: На DIN-рейку в шасси контроллера (AFG10D, AFW10D и др.)
• Применение: • Межцеховая и межзданийная связь в АСУ ТП
• Нефтегазовые комплексы, НПЗ, ГПЗ
• Энергетика, ТЭЦ, АЭС
• Химические и перерабатывающие производства
