Описание

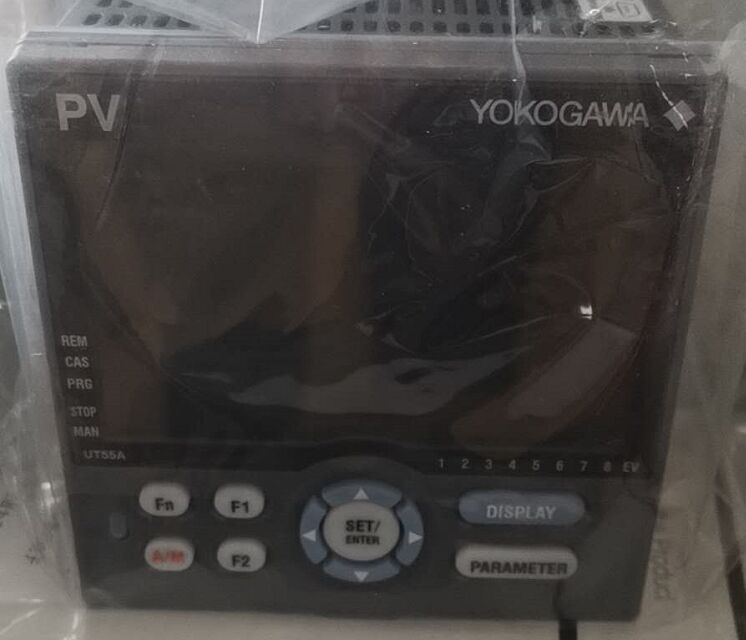

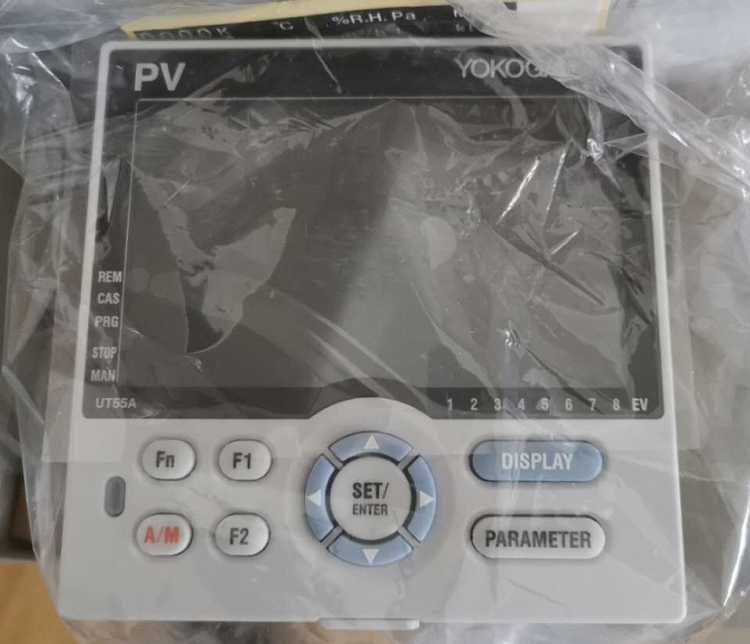

Модель UT55A предлагает расширенные функции по сравнению с базовыми контроллерами: поддержка многоканального программирования, встроенные логические функции, высокоскоростная обработка сигнала и расширенная диагностика. Устройство совместимо с широким спектром датчиков: термопары (J, K, T, R, S, B, N, E), термометры сопротивления (Pt100, JPt100), аналоговые сигналы (4–20 мА, 0–10 В).
Контроллер оснащён графическим дисплеем с белой подсветкой, обеспечивающим наглядное отображение текущих значений, трендов, структуры программ и состояния системы. Поддерживает многозонное программирование (до 32 сегментов, 8 программ), включая сложные профили с паузами, ветвлениями и циклами.
UT55A имеет встроенные выходы для управления нагревом (реле, SSR, аналог), цифровые входы/выходы для внешнего управления и сигнализации, а также стандартный интерфейс RS-485 с поддержкой протокола Modbus RTU. Дополнительно доступны модули расширения для увеличения количества входов/выходов. Корпус формата 96×96 мм с защитой IP66 обеспечивает надёжную работу в промышленных условиях.
Особенности
• Поддержка термопар, RTD и аналоговых сигналов — универсальность подключения.
• Точность измерения: ±0,3 % от диапазона.
• ПИД-регулирование с функцией автоподстройки (autotuning).
• Многозонное программирование: до 32 сегментов, 8 программ.
• Встроенные логические функции и условные переходы в программах.
• Выходы: релейный, SSR, аналоговый (4–20 мА) — для управления нагревом и охлаждением.
• Цифровые входы/выходы — для интеграции в АСУ ТП.
• Интерфейс RS-485 с поддержкой Modbus RTU — удалённый мониторинг и управление.
• Компактный корпус (96×96 мм), защита IP66 — подходит для монтажа на панель.
Основные характеристики
• Модель: UT55A
• Производитель: Yokogawa Electric Corporation
• Тип устройства: Программируемый температурный ПИД-контроллер
• Входные сигналы: Термопары (J, K, T, R, S, B, N, E), RTD (Pt100, JPt100), аналог (4–20 мА, 0–10 В)
• Точность измерения: ±0,3 % от диапазона
• Функция регулирования: ПИД с автоподстройкой (autotuning)
• Дисплей: Графический ЖК с белой подсветкой
• Выходы: Релейный (250 В AC, 2 А), SSR-выход (12 В DC), аналоговый (4–20 мА)
• Цифровые в/вых: 2 входа, 1 выход (опционально расширяемые)
• Программирование: До 32 сегментов (8 программ), с ветвлениями и циклами
• Коммуникации: Встроенный RS-485, Modbus RTU
• Питание: 100–240 В переменного тока (50/60 Гц)
• Степень защиты: IP66 (передняя панель), IP20 (корпус)
• Габариты: 96 × 96 × 135 мм (панель 96×96)
• Применение:
• Термообработка и нагревательные печи
• Сушильные и климатические камеры
• Реакторы, автоклавы, испытательные стенды
• Литьё под давлением, экструзия, полимерная промышленность
