Описание

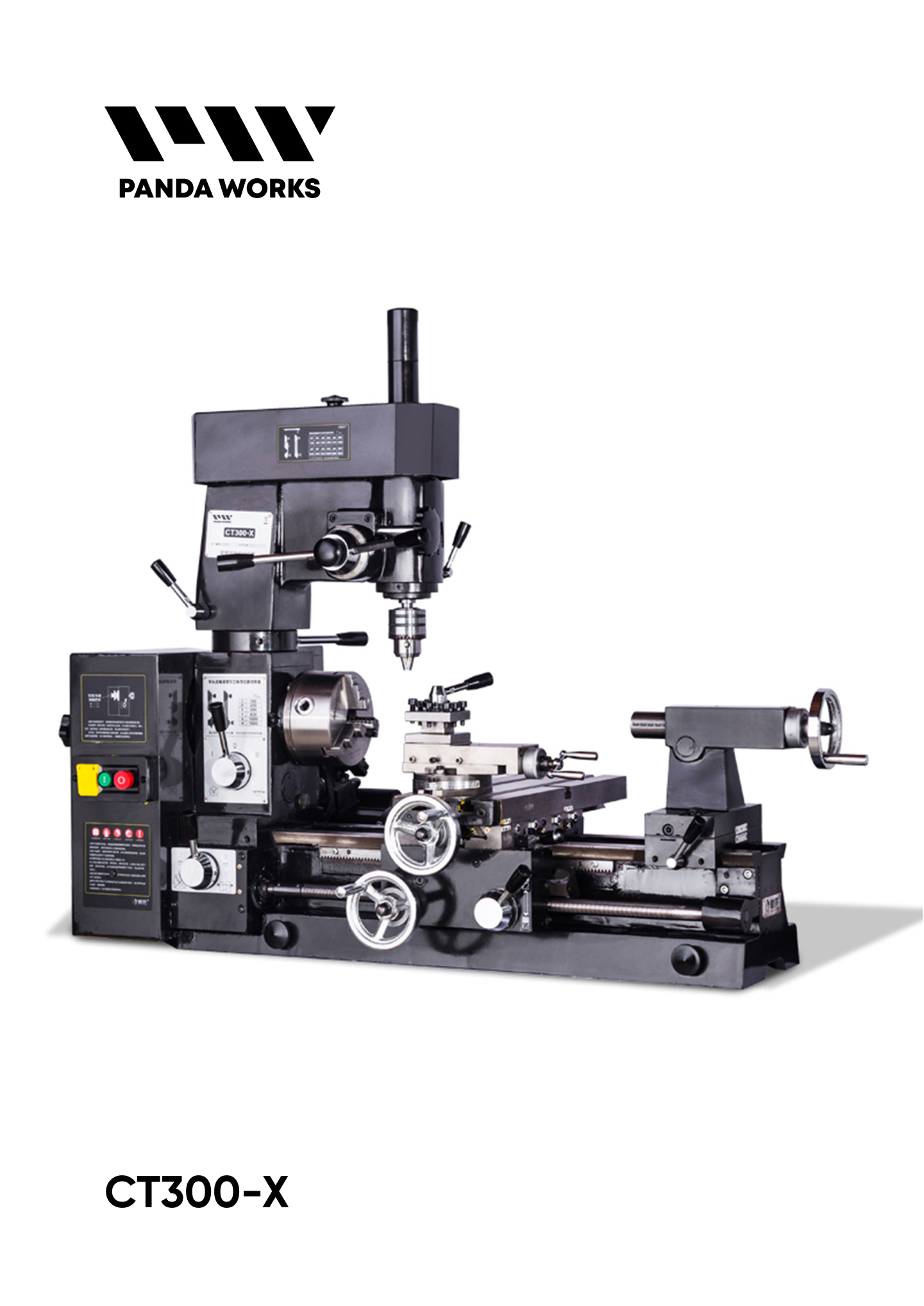

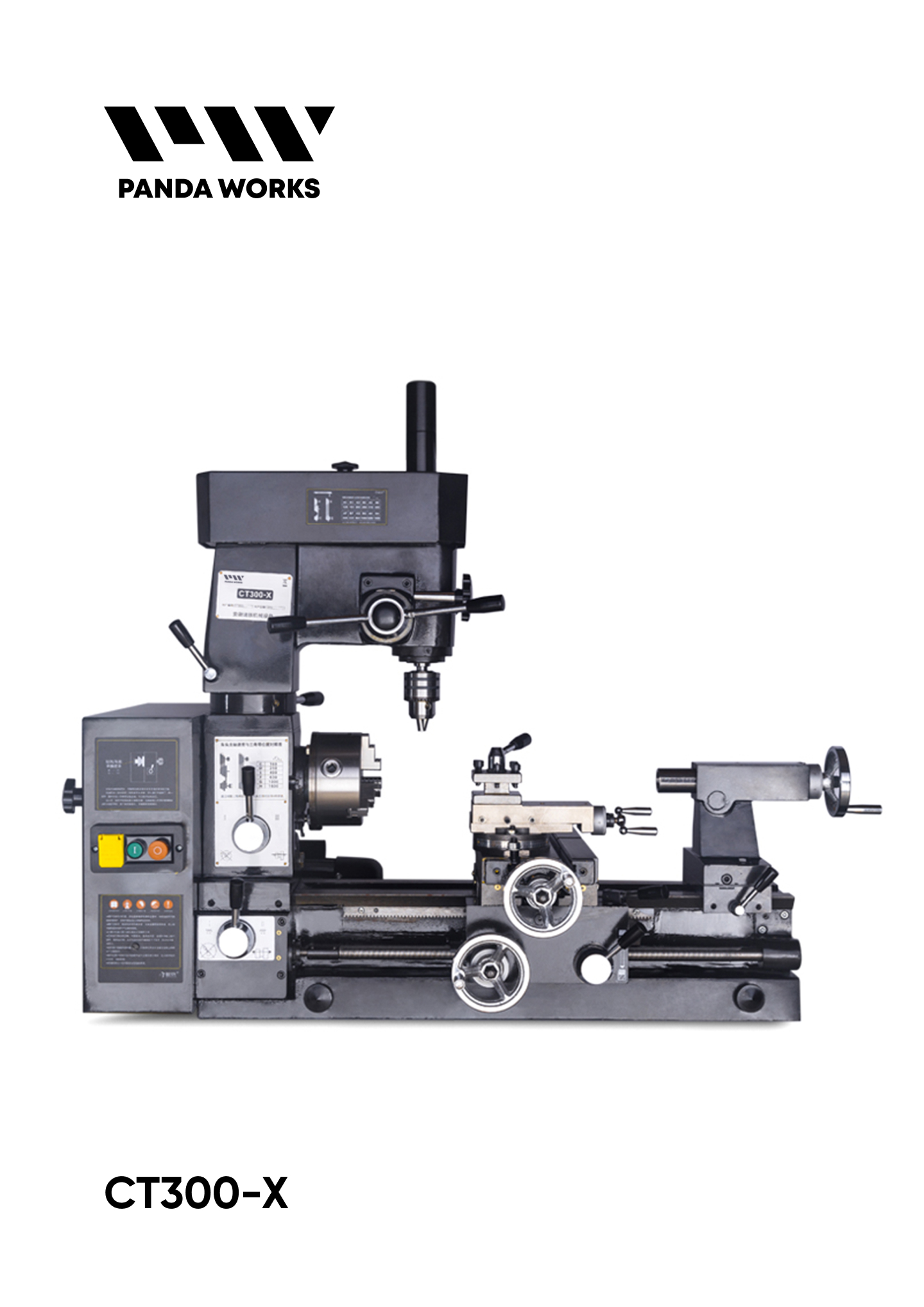

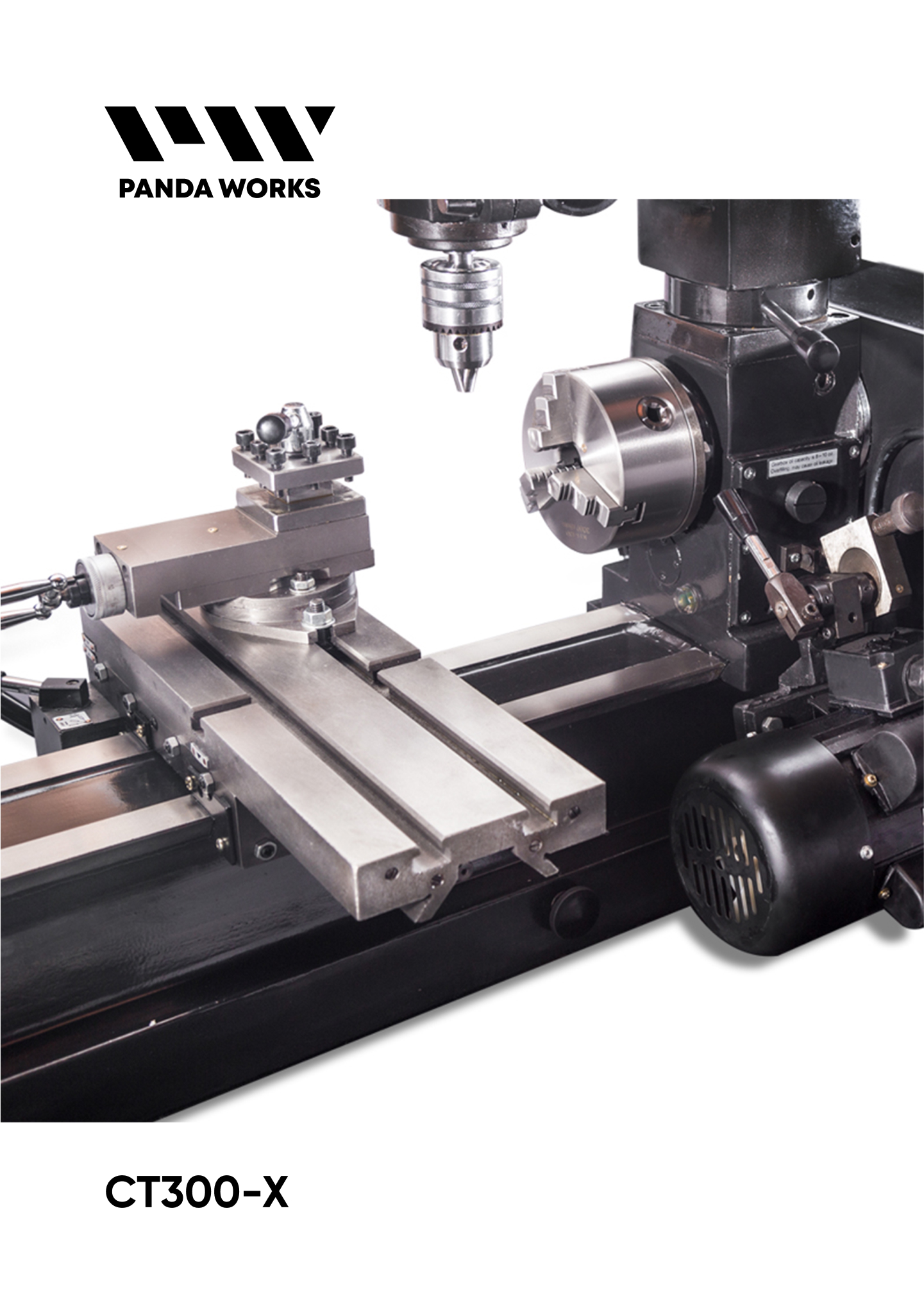

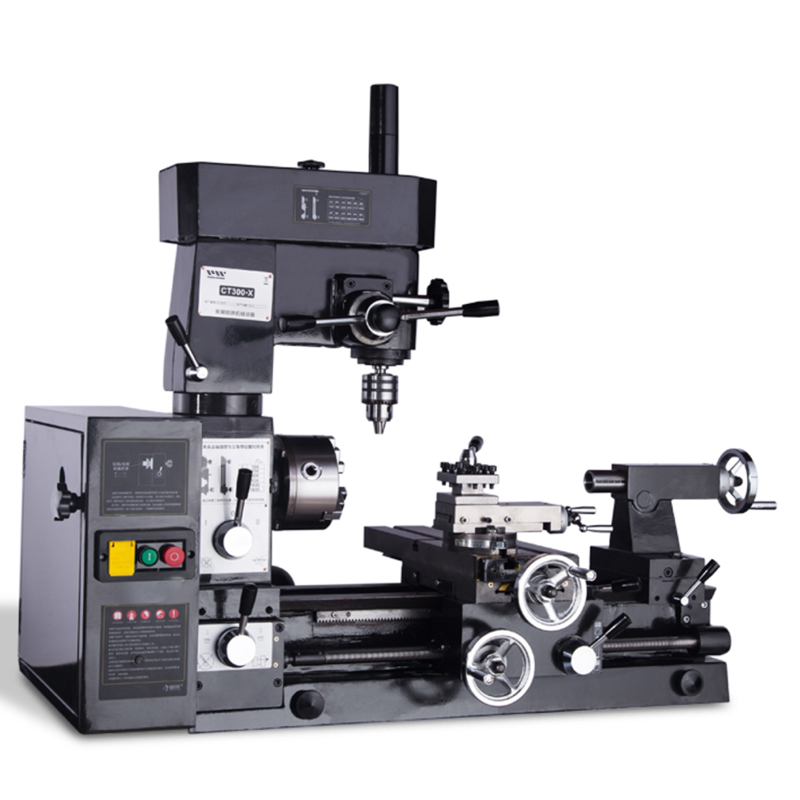

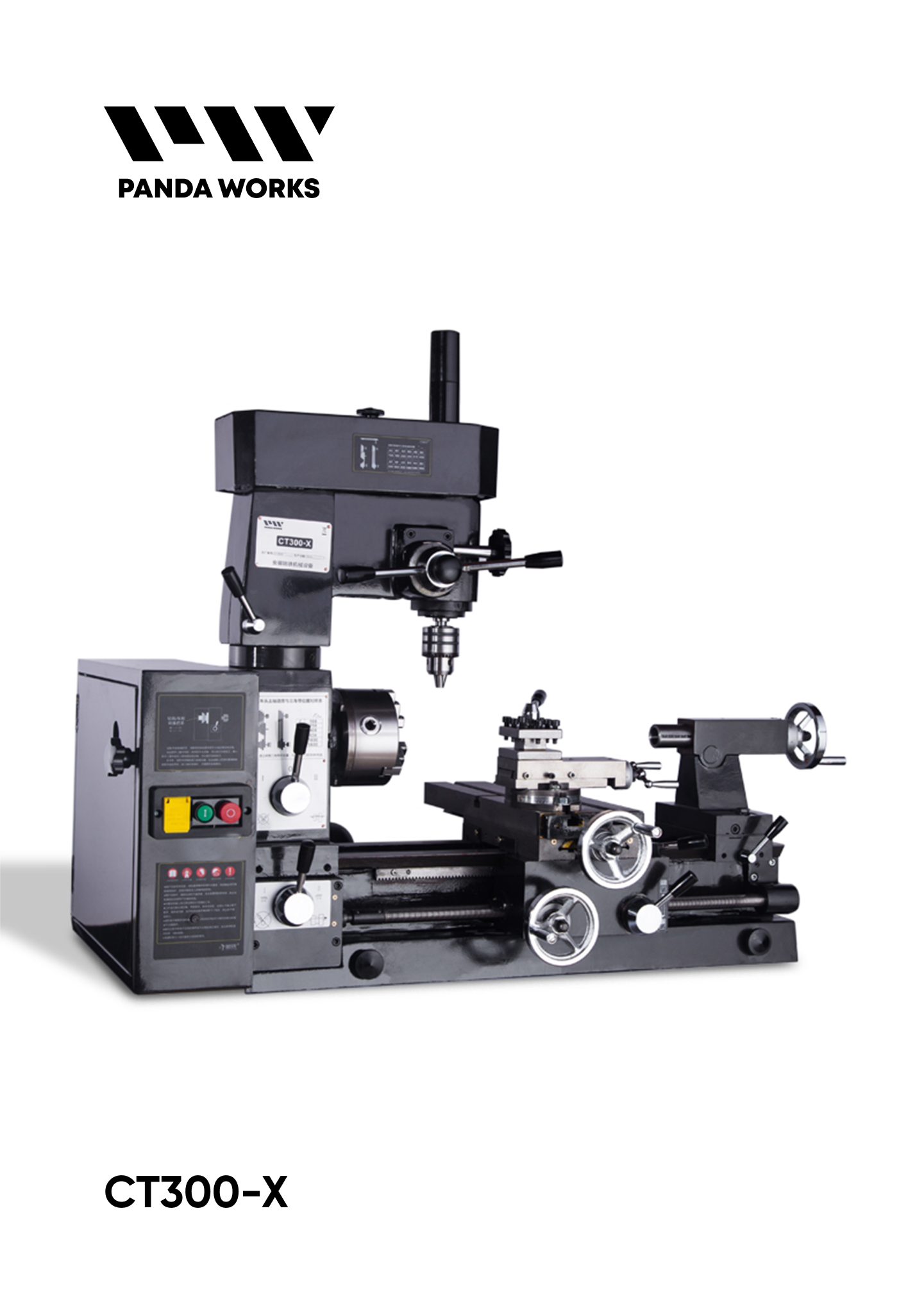

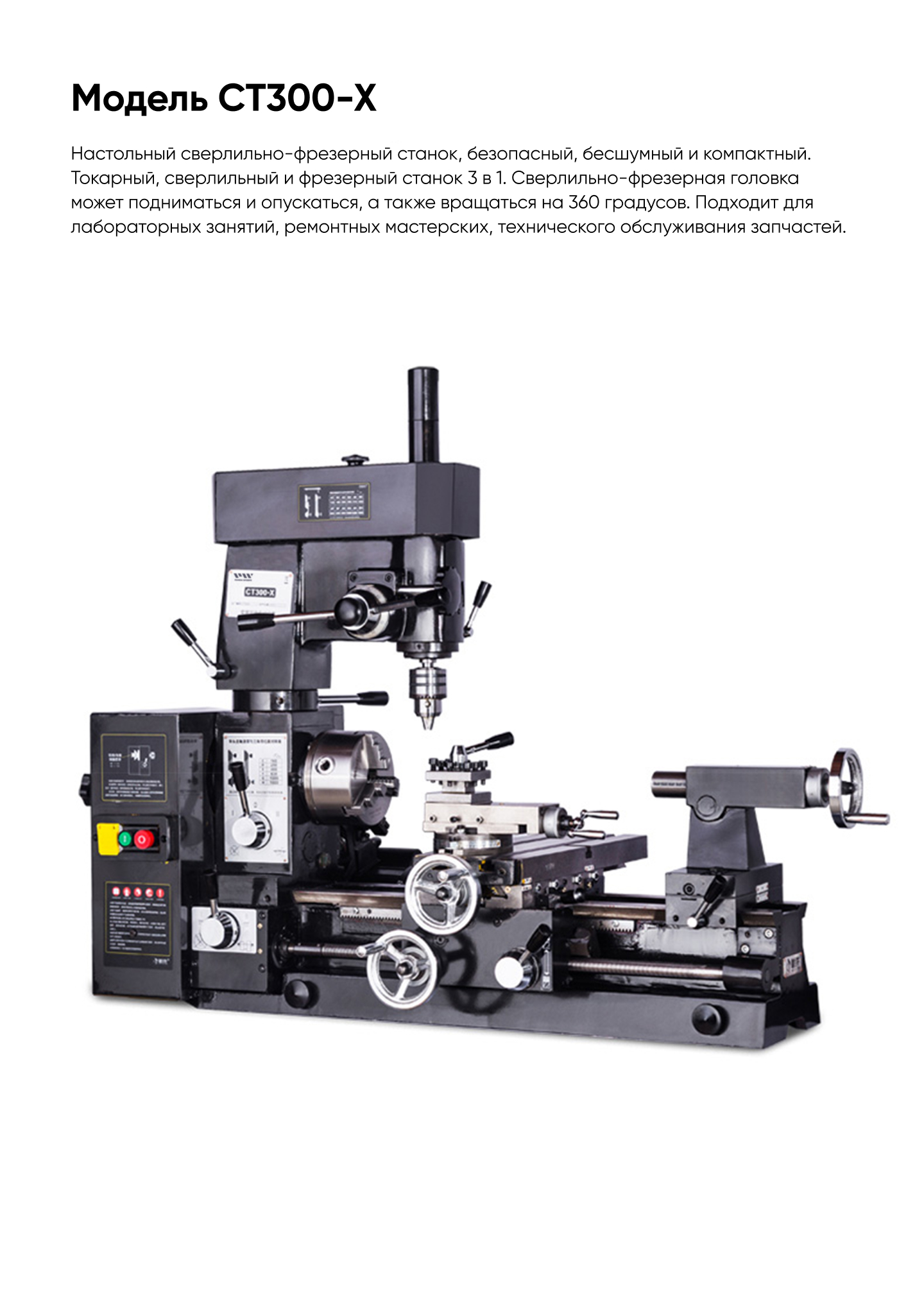

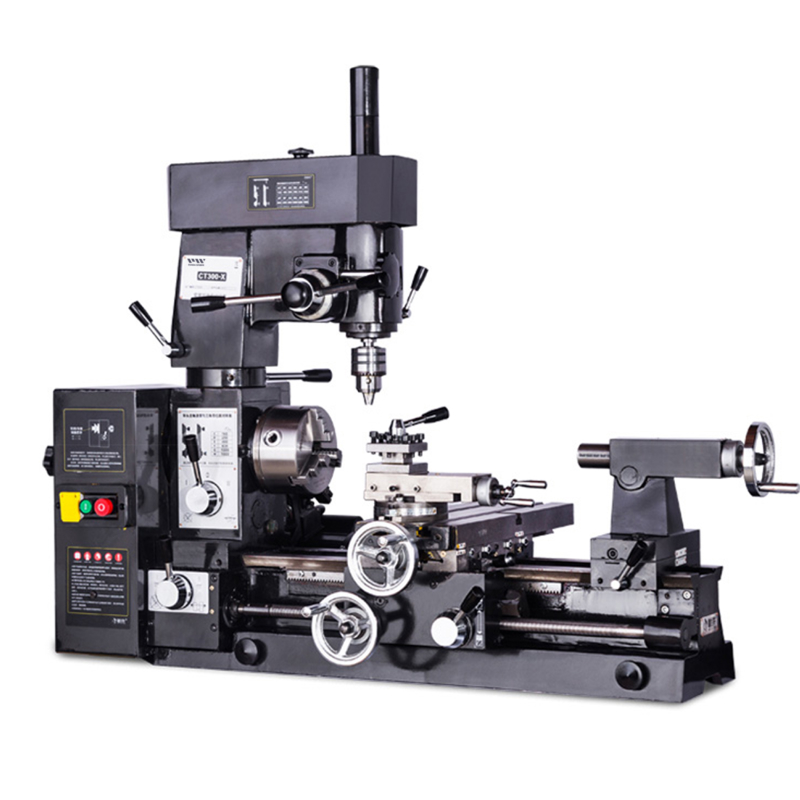

Модель: СТ300-X. Токарно-фрезерный станок, безопасный, бесшумный и компактный. Токарный, сверлильный и фрезерный станок 3 в 1. Сверлильно-фрезерная головка может подниматься и опускаться, а также вращаться на 360 градусов. Подходит для лабораторных занятий, ремонтных мастерских, технического обслуживания запчастей.

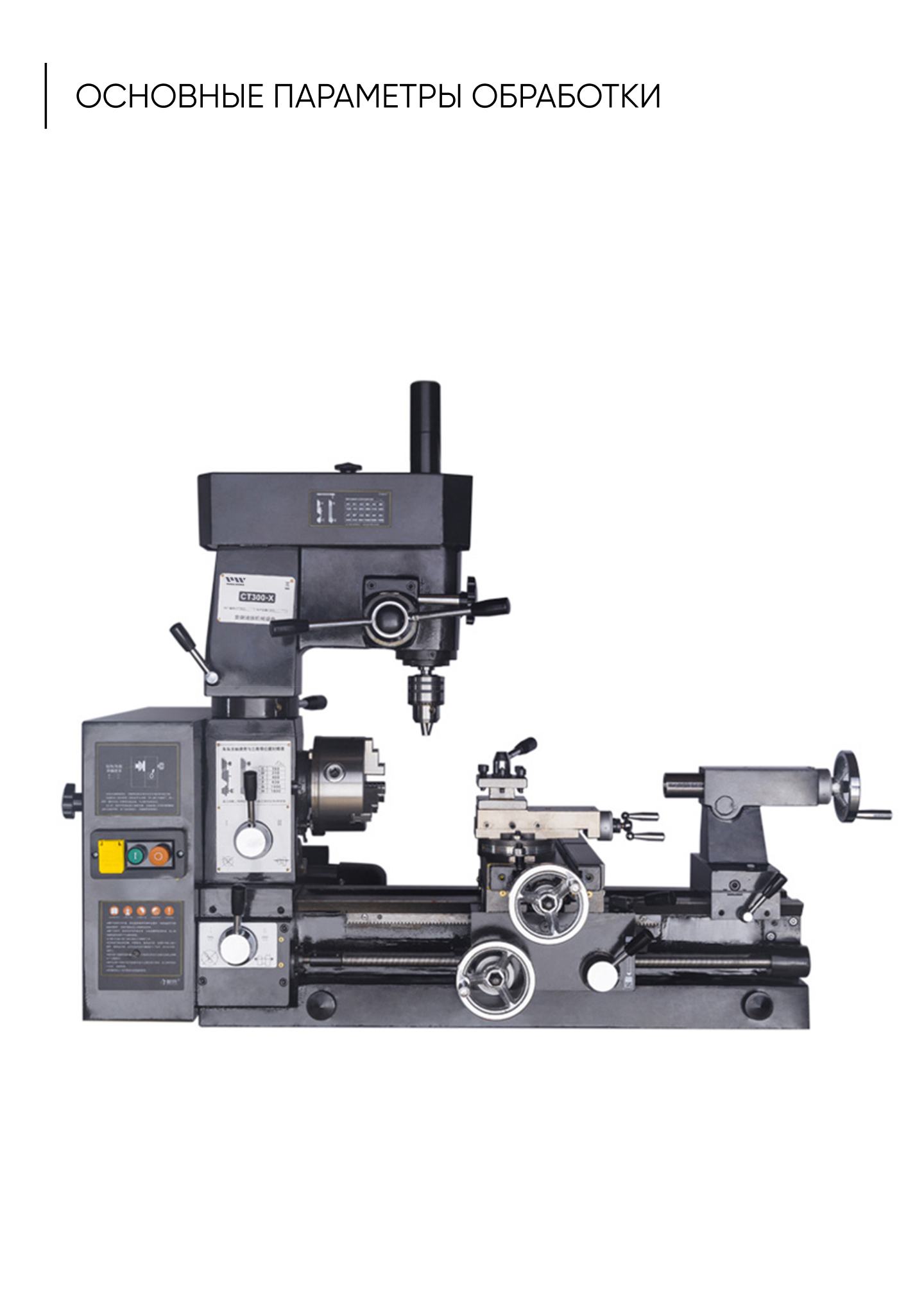

Характеристики
Точение
- Диаметр обточки над станиной, мм
- 300
- Расстояние между центрами, мм
- 500
- Диаметр обточки над поперечным суппортом
- 140
- Диаметр проходного отверстия шпинделя, мм
- 26

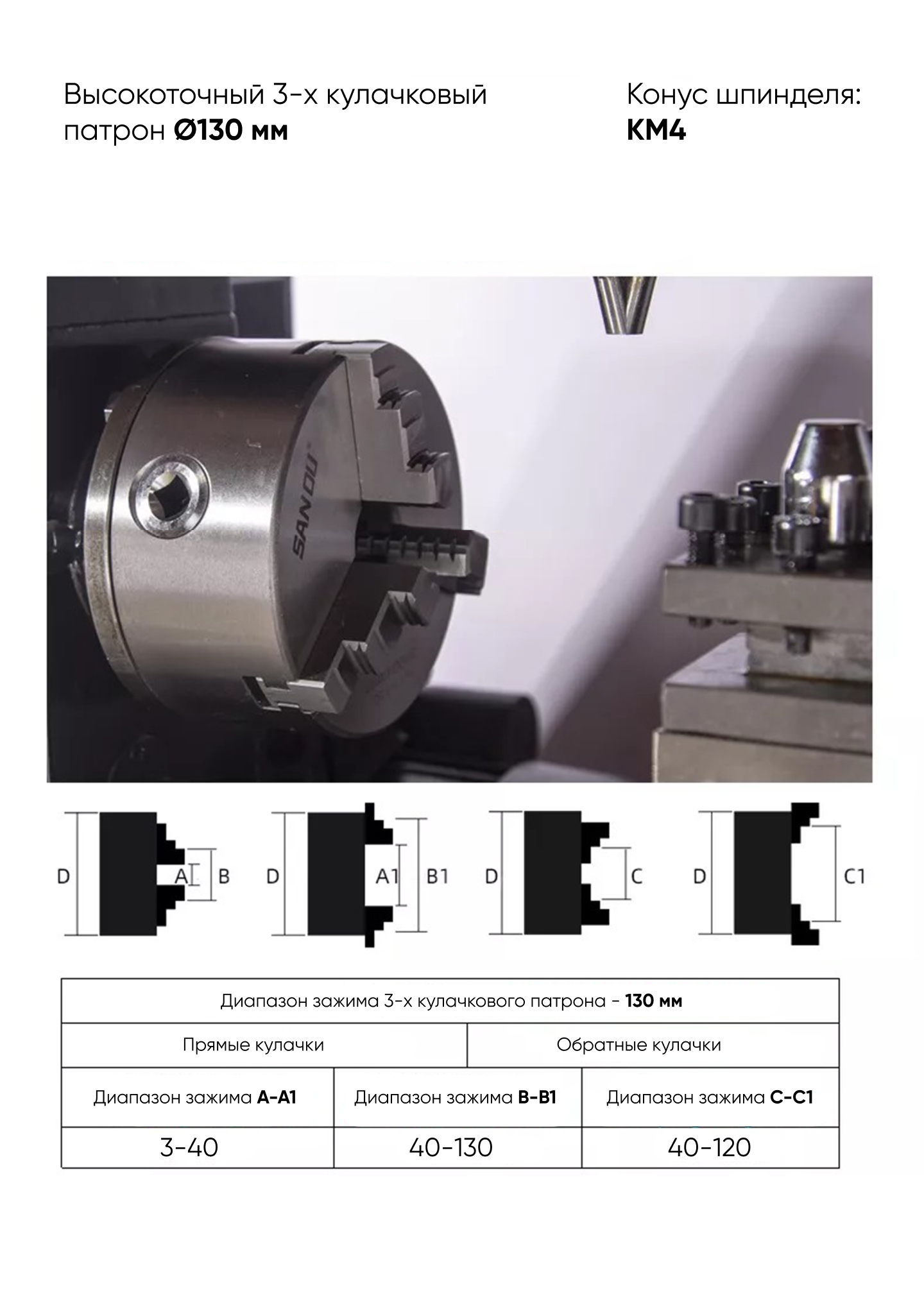

- Конус шпинделя
- №4

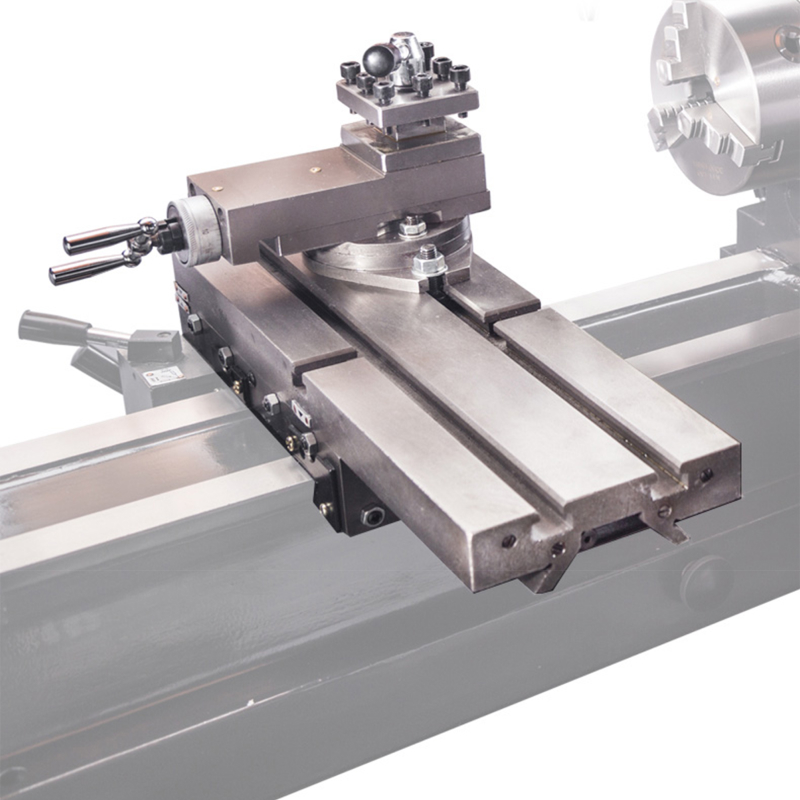

- Максимальный поперечный ход резцедержателя, мм
- 200
- Максимальный продольный ход резцедержателя, мм
- 0,4-1,5
- Количество метрических резьб, шт
- 14
- Диапазон метрической резьбы, мм
- 0,5-3
- Количество дюймовых резьб, шт
- 20
- Дюймовая резьба, TPI
- 11-40 1/n “

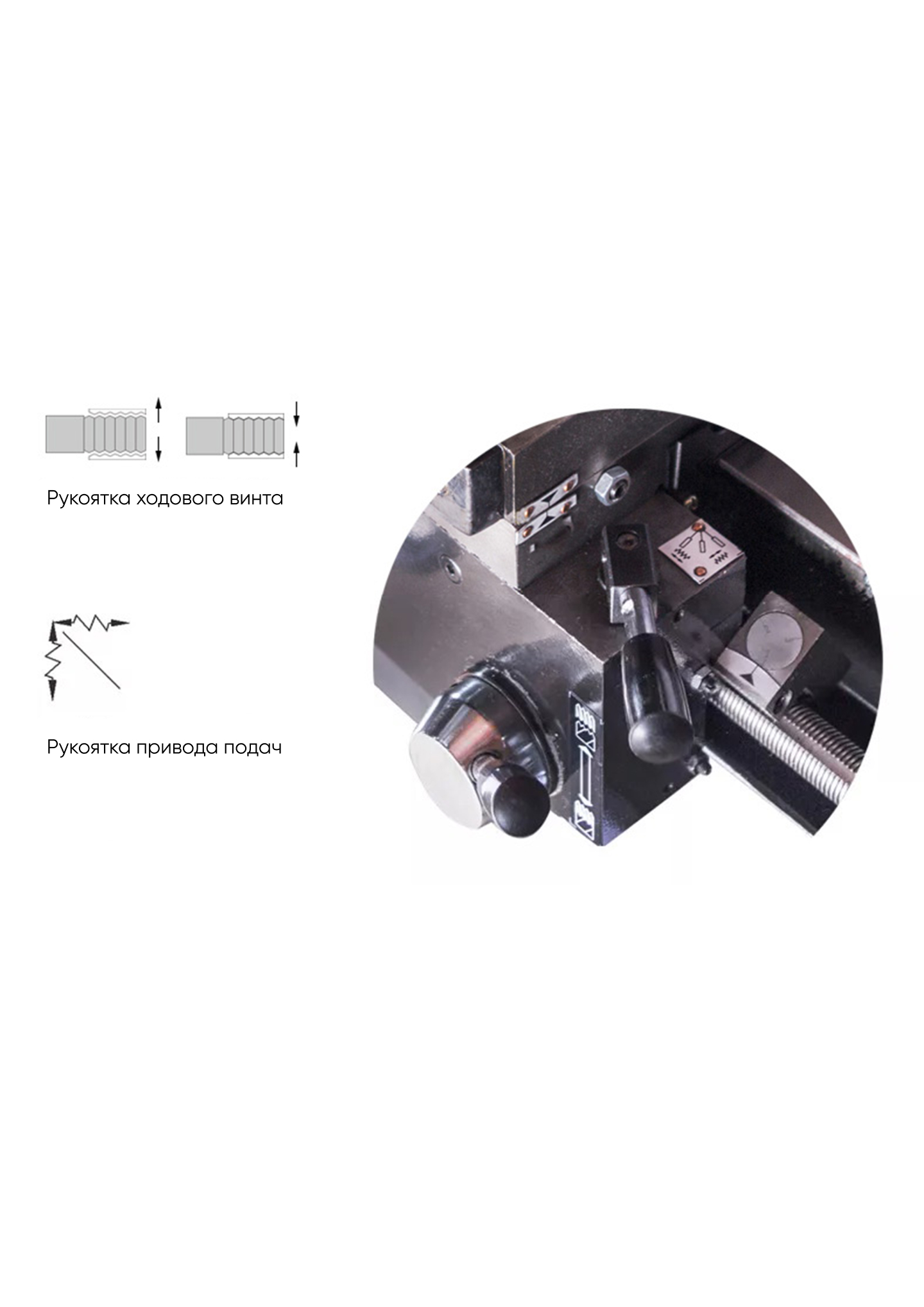

- Количество продольных подач, шт
- 2
- Диапазон продольного подачи, мм/об
- 0,05-0,5
- Диапазон поперечной подачи, мм/об
- 0,05-0,5

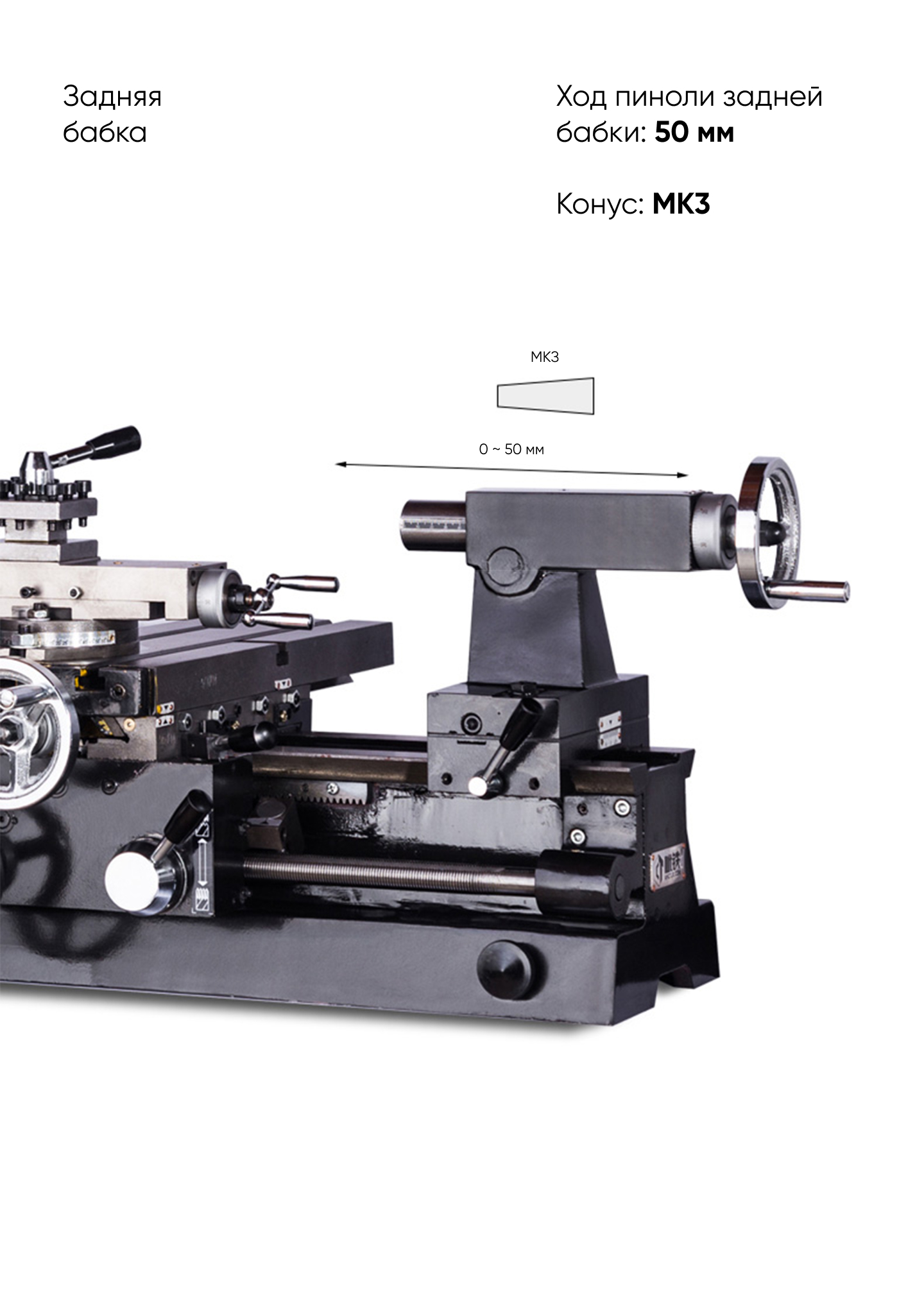

- Ход пиноли задней бабки, мм
- 50
- Пиноль задней бабки
- №3
- Частота вращения шпинделя, об/мин

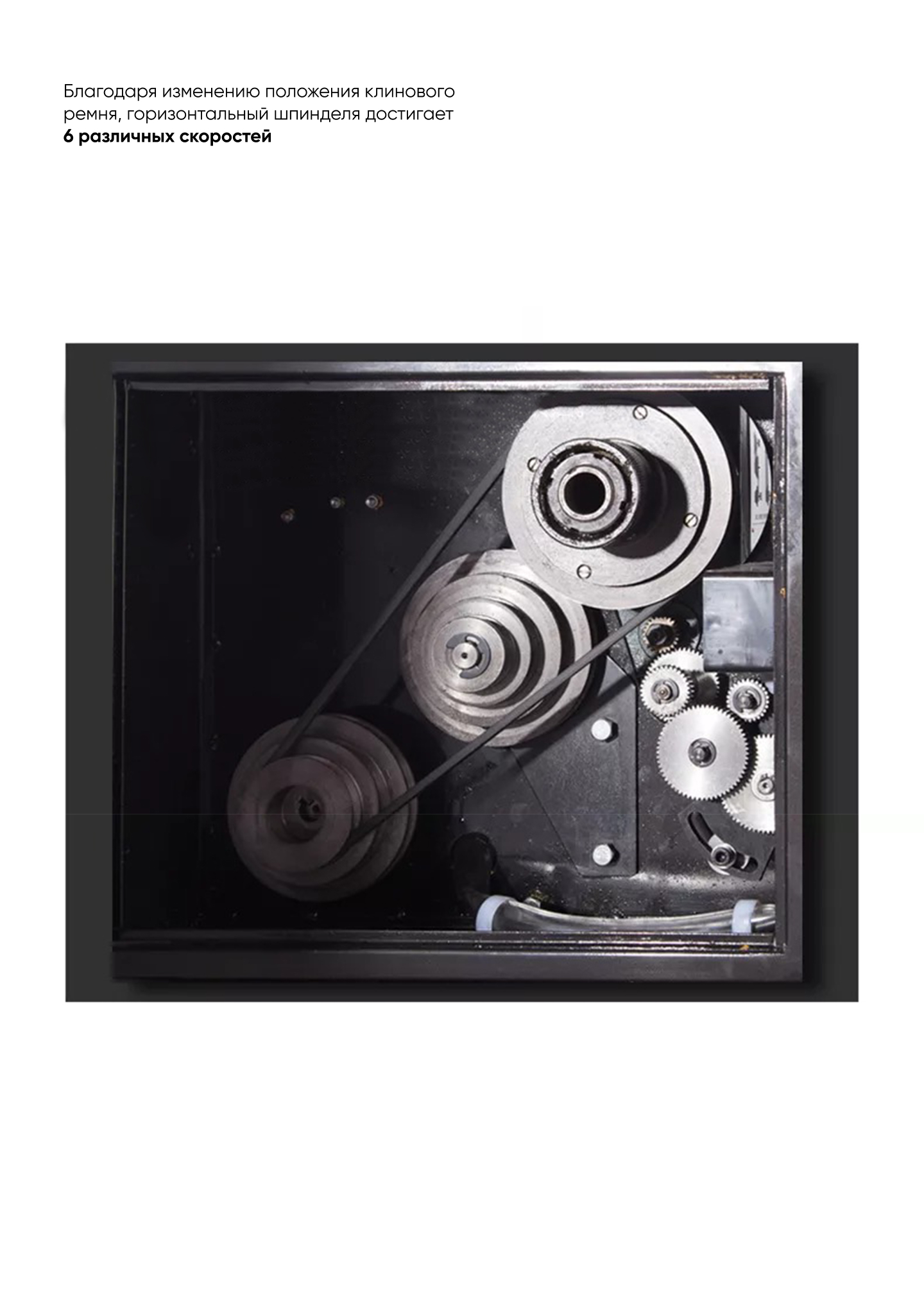

- 160-1600 об/мин 6 скоростей
Сверление
- Максимальный диаметр сверления, мм
- 20

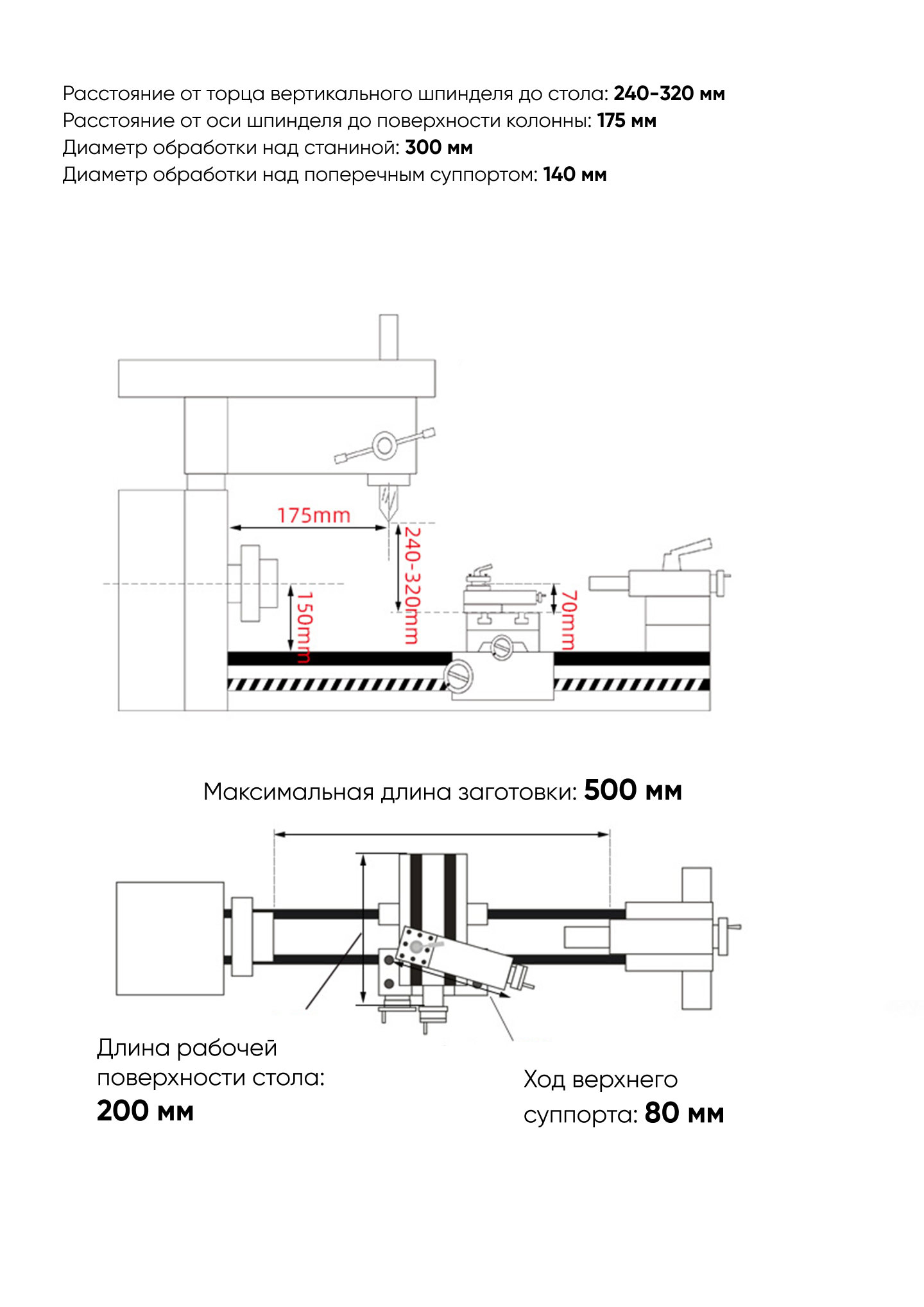

- Расстояние от торца шпинделя до поверхности стола, мм
- 240-320
- Расстояние от центральной линии шпинделя до поверхности колонны, мм
- 175

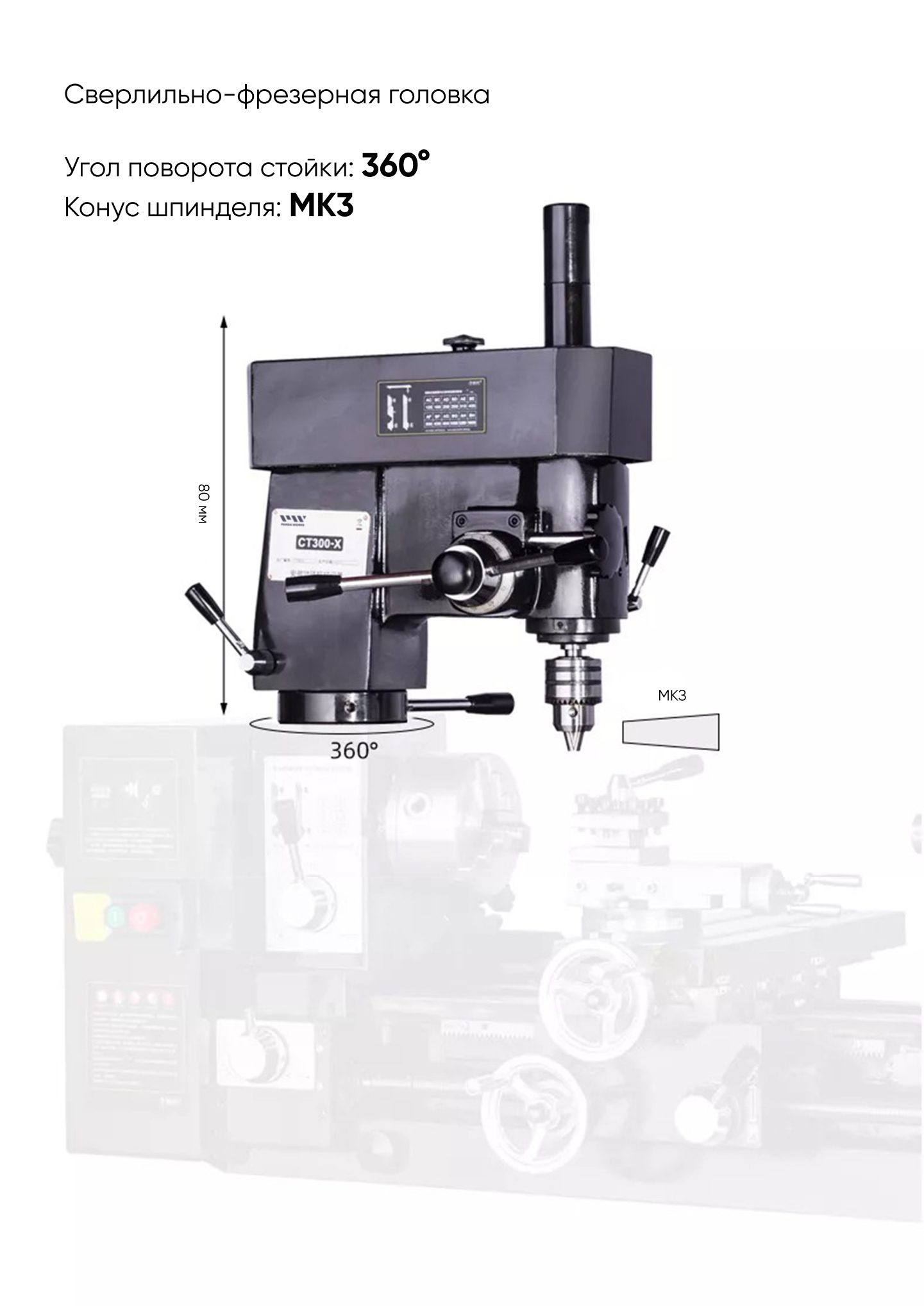

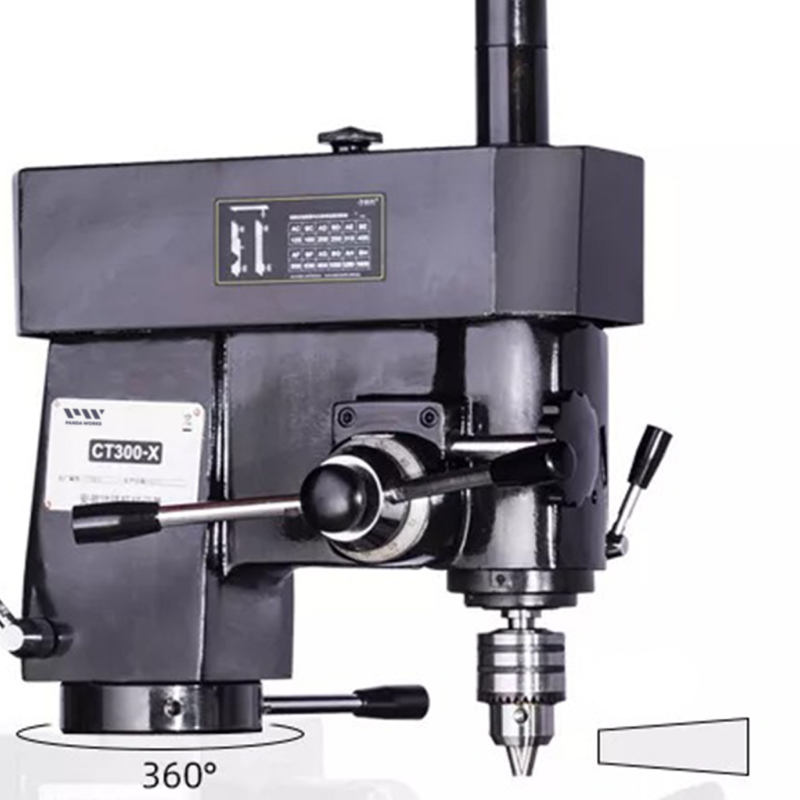

- Угол поворота сверлильно-фрезерной головки вокруг колонны, град
- 360
- Частота вращения шпинделя, об/мин
- 125-1600 об/мин 12 скоростей
- Вертикальный ход сверлильно-фрезерной головки, мм
- 80
- Коническое отверстие сверлильно-фрезерной головки
- МК3
Фрезерование

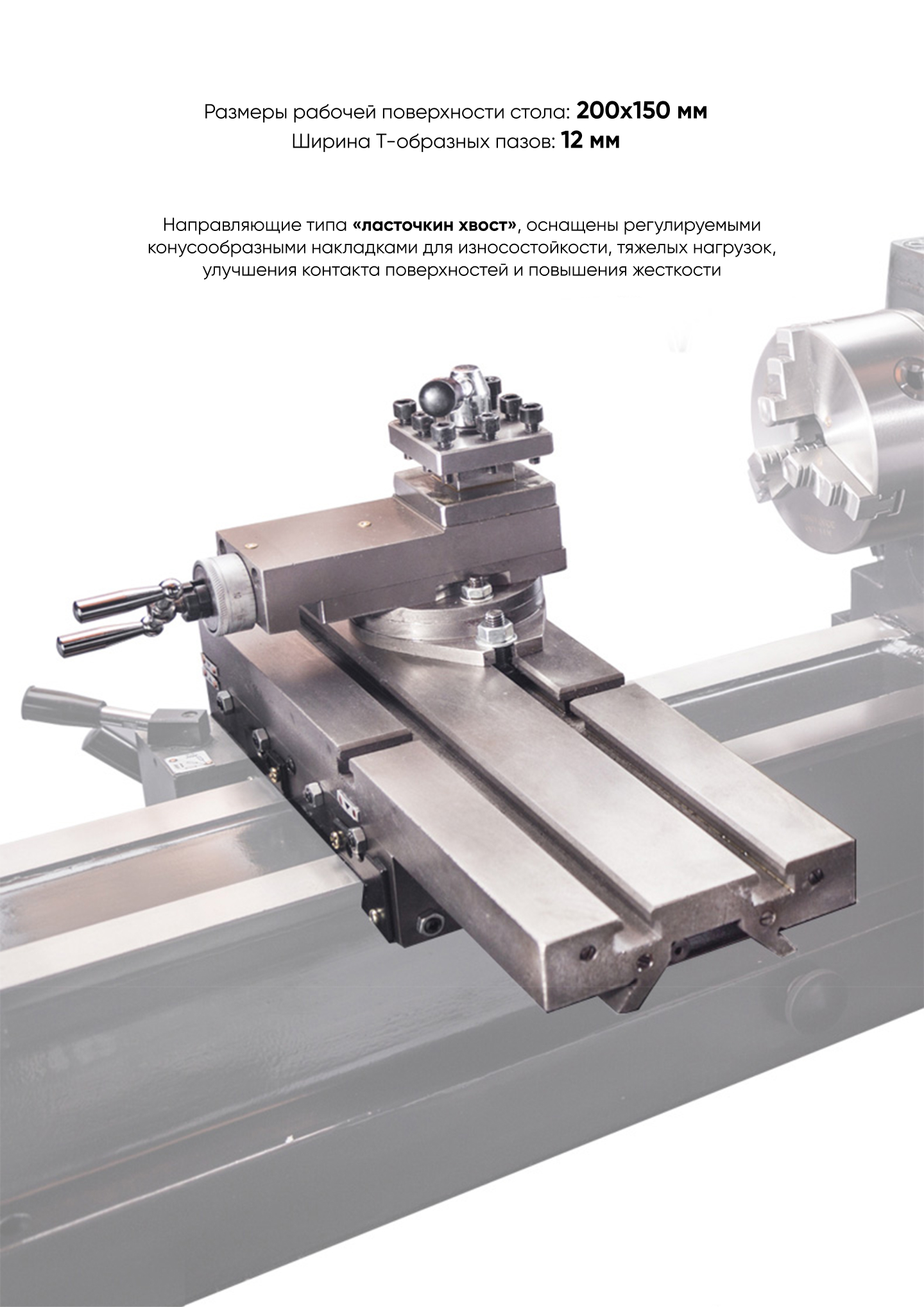

- Ширина рабочего стола, мм
- 150
- Длина рабочего стола, мм
- 420
- Ширина Т-образных пазов, мм
- 12
- Ход втулки шпинделя, мм
- 80
Прочие характеристики

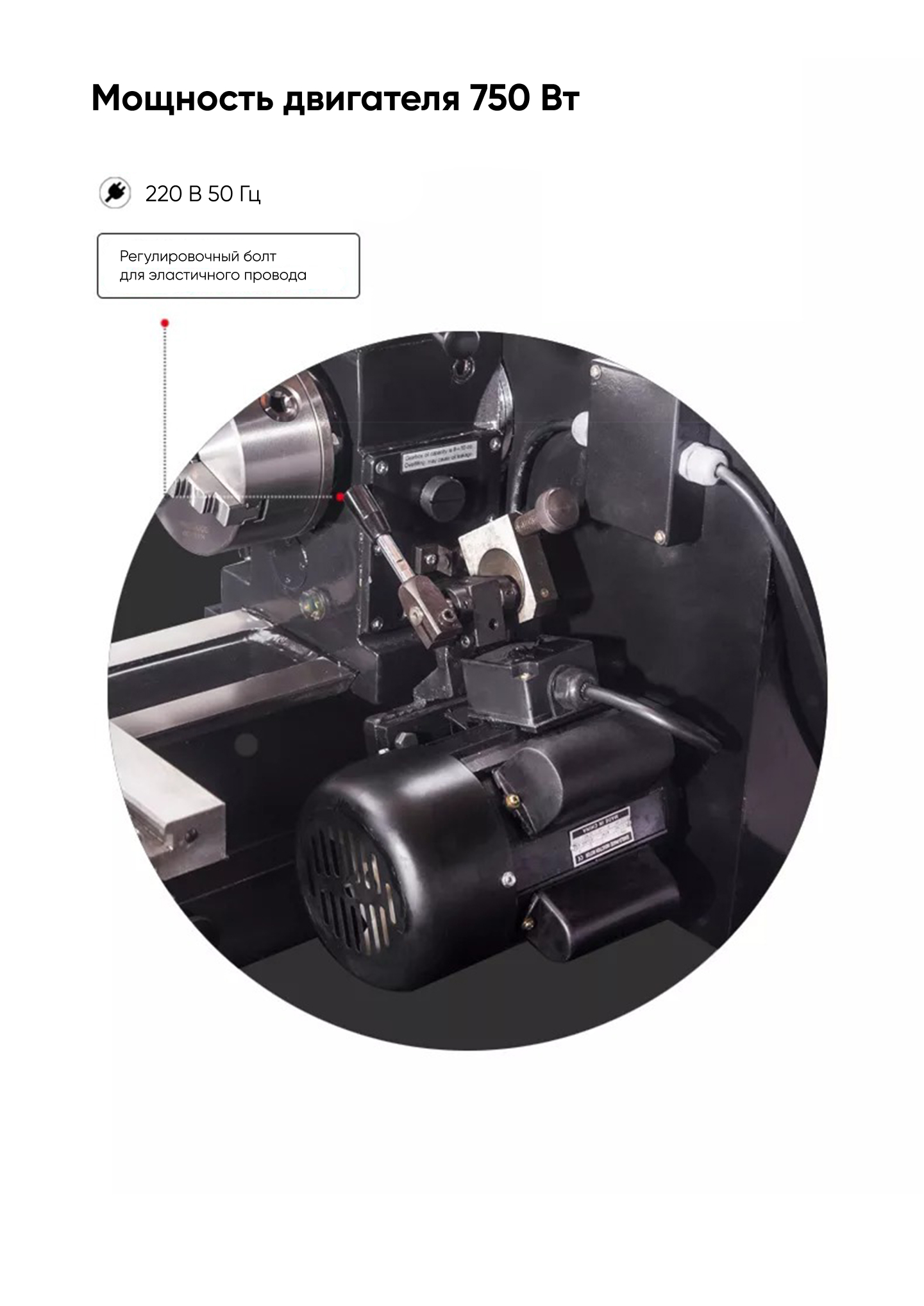

- Мощность двигателя
- 750 Вт (220 В, 50 Гц)

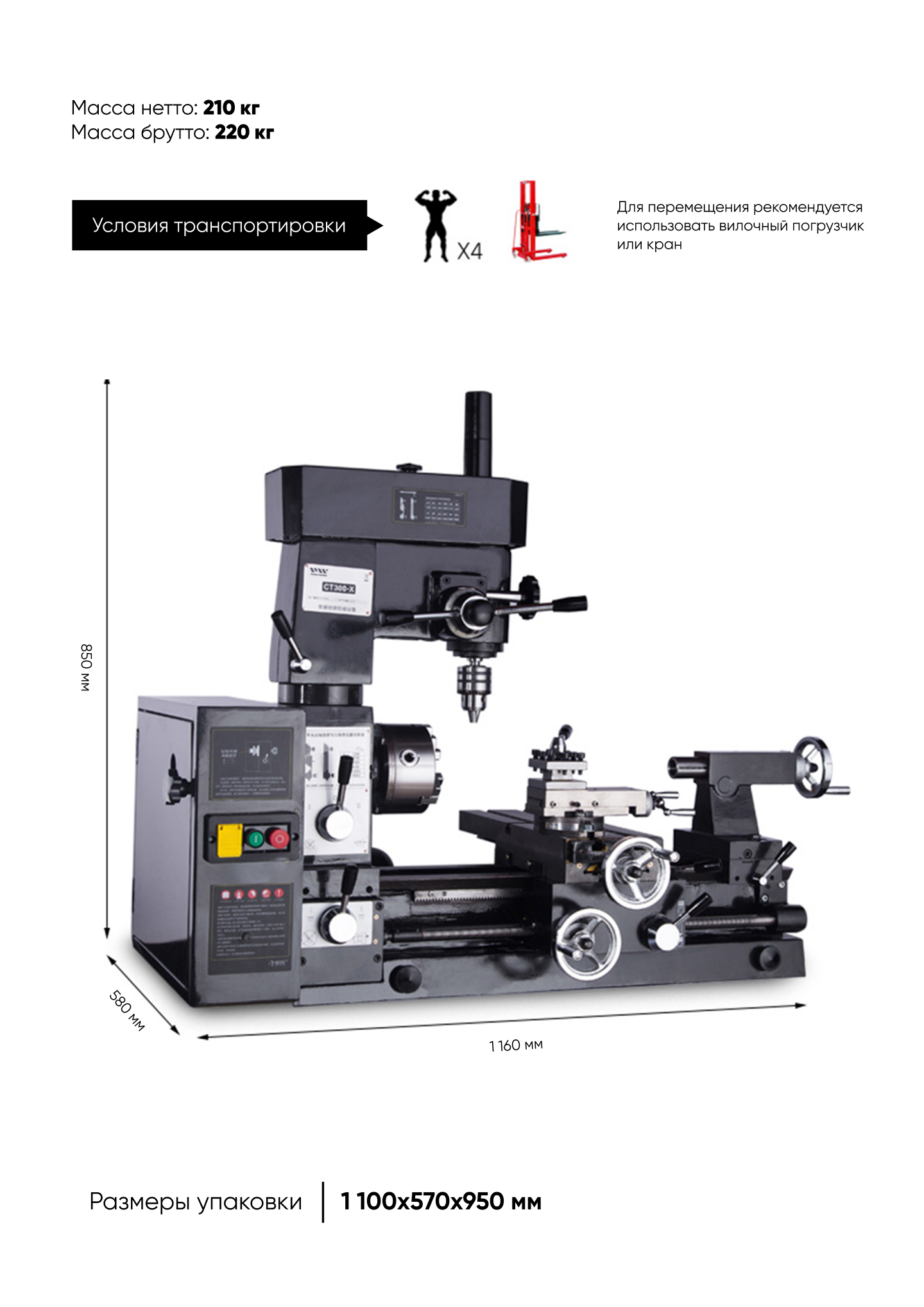

- Масса, кг
- 210
- Габаритные размеры (ДхШхВ)
- 850х580х1160
