Описание

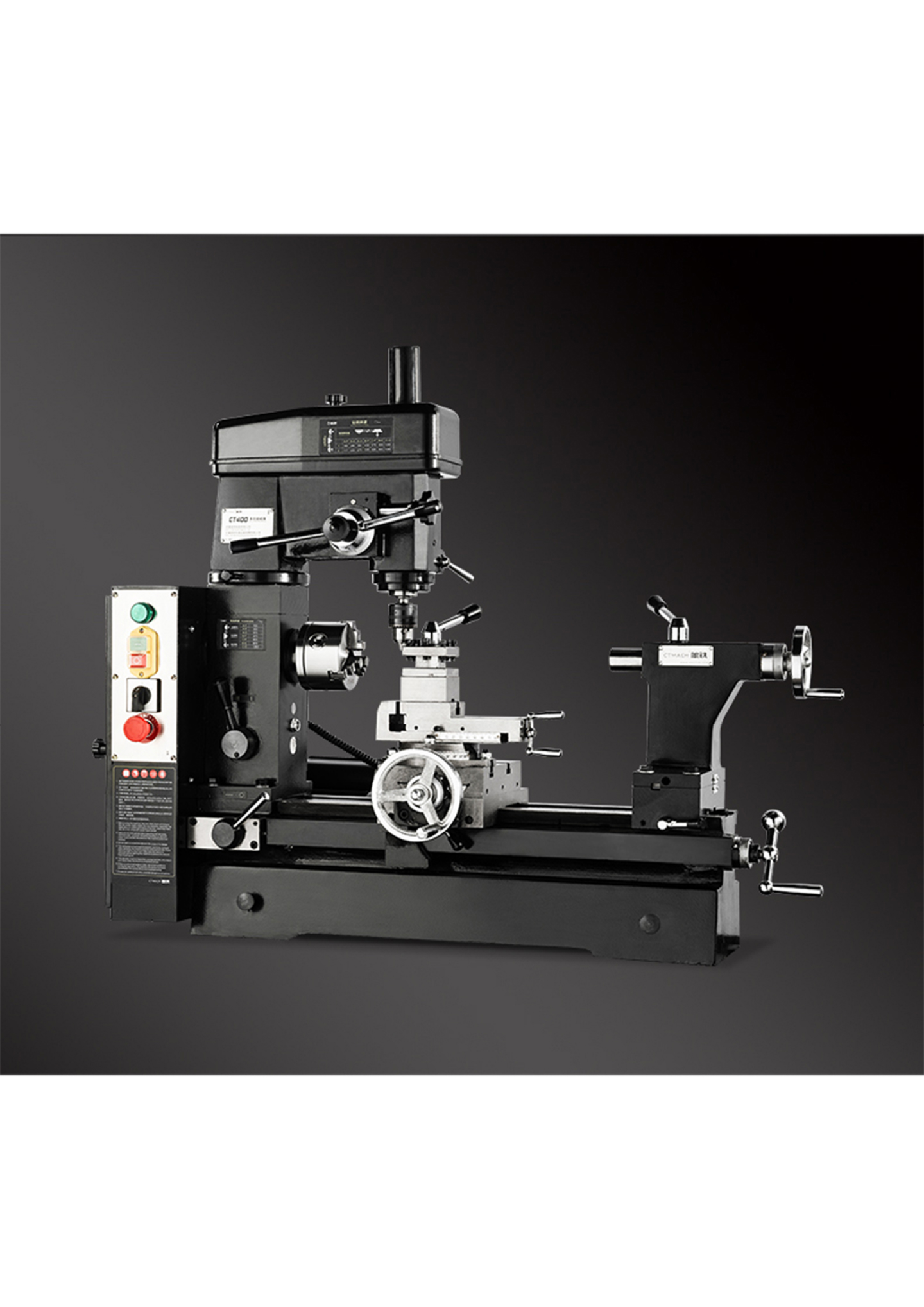

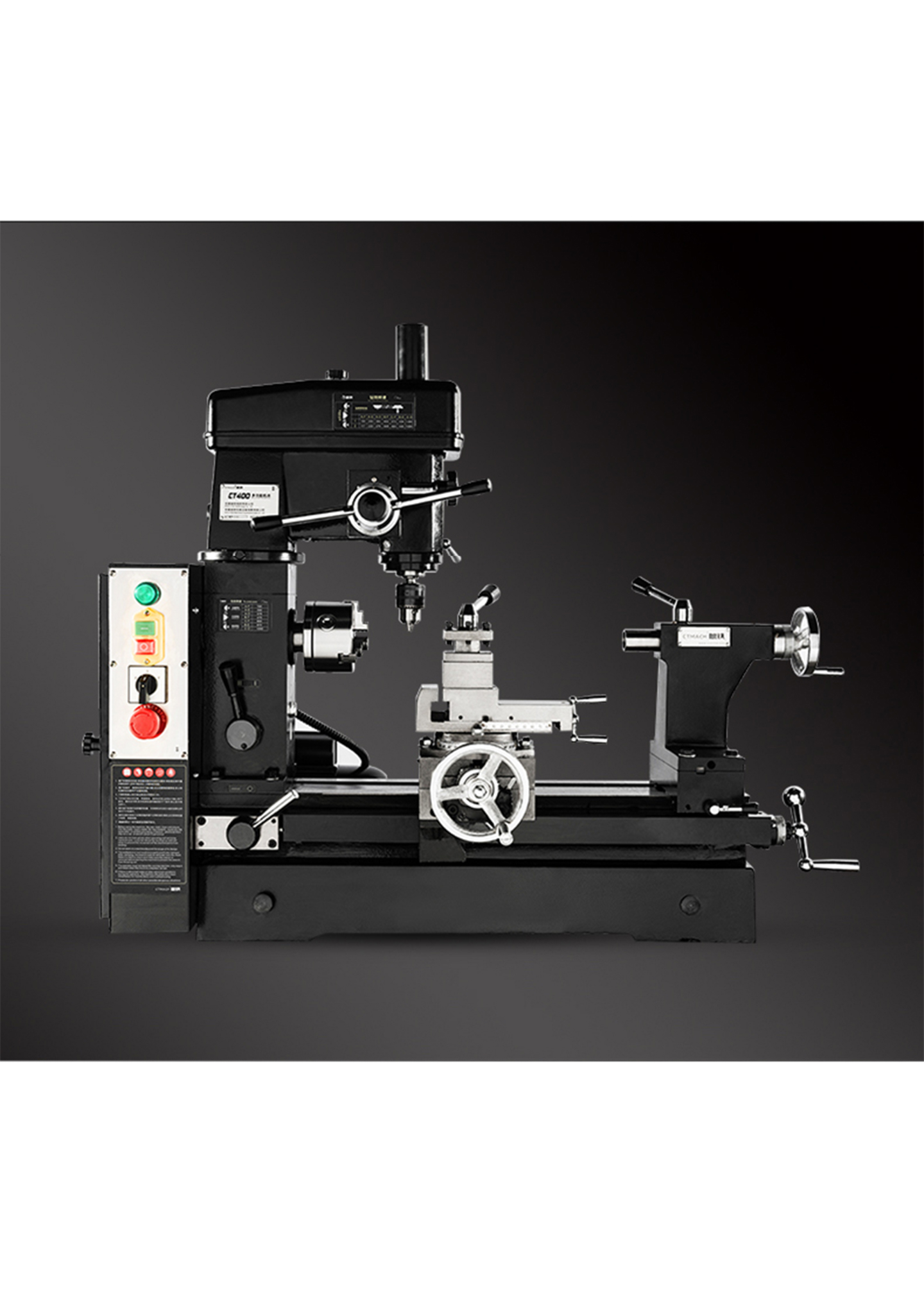

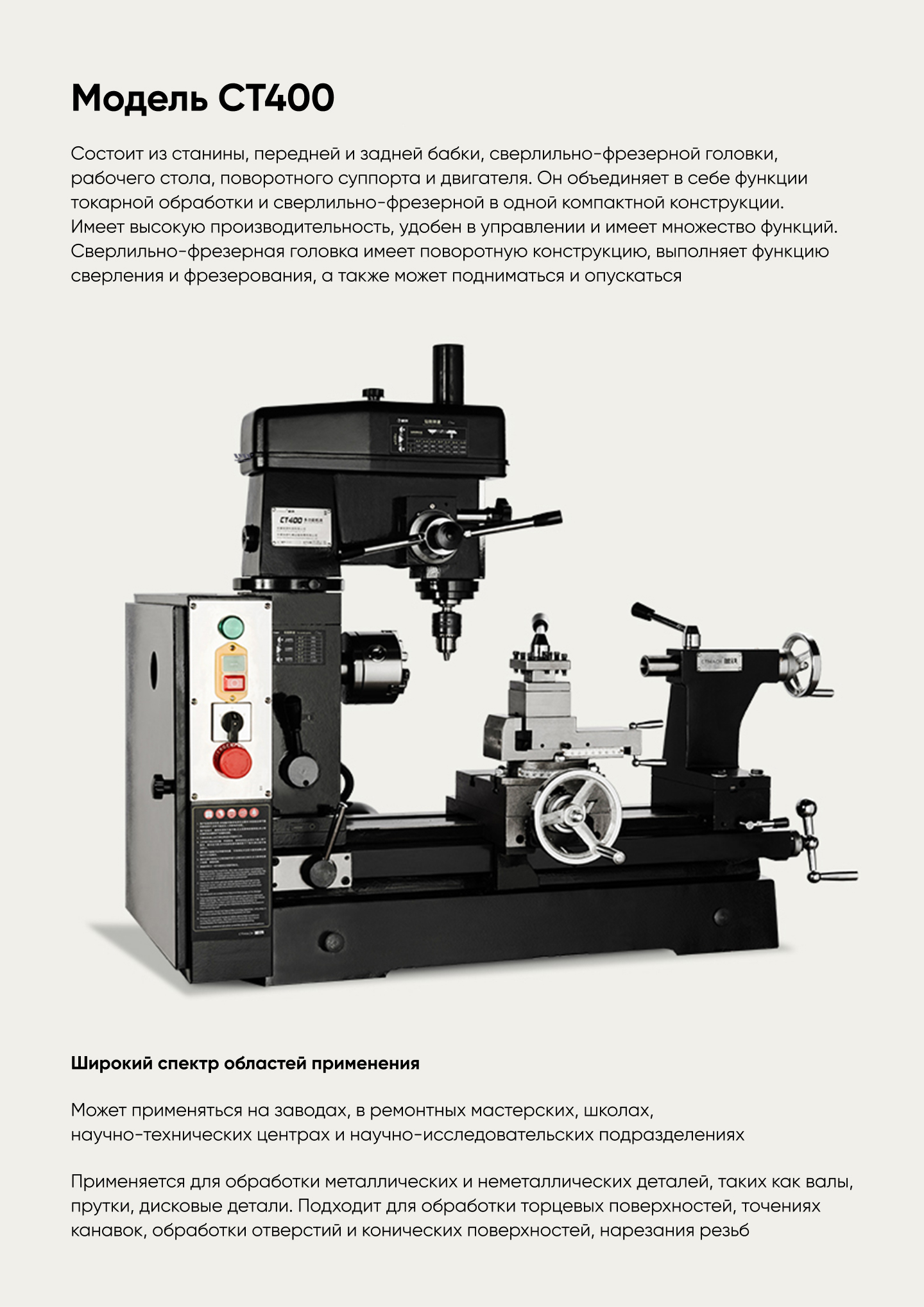

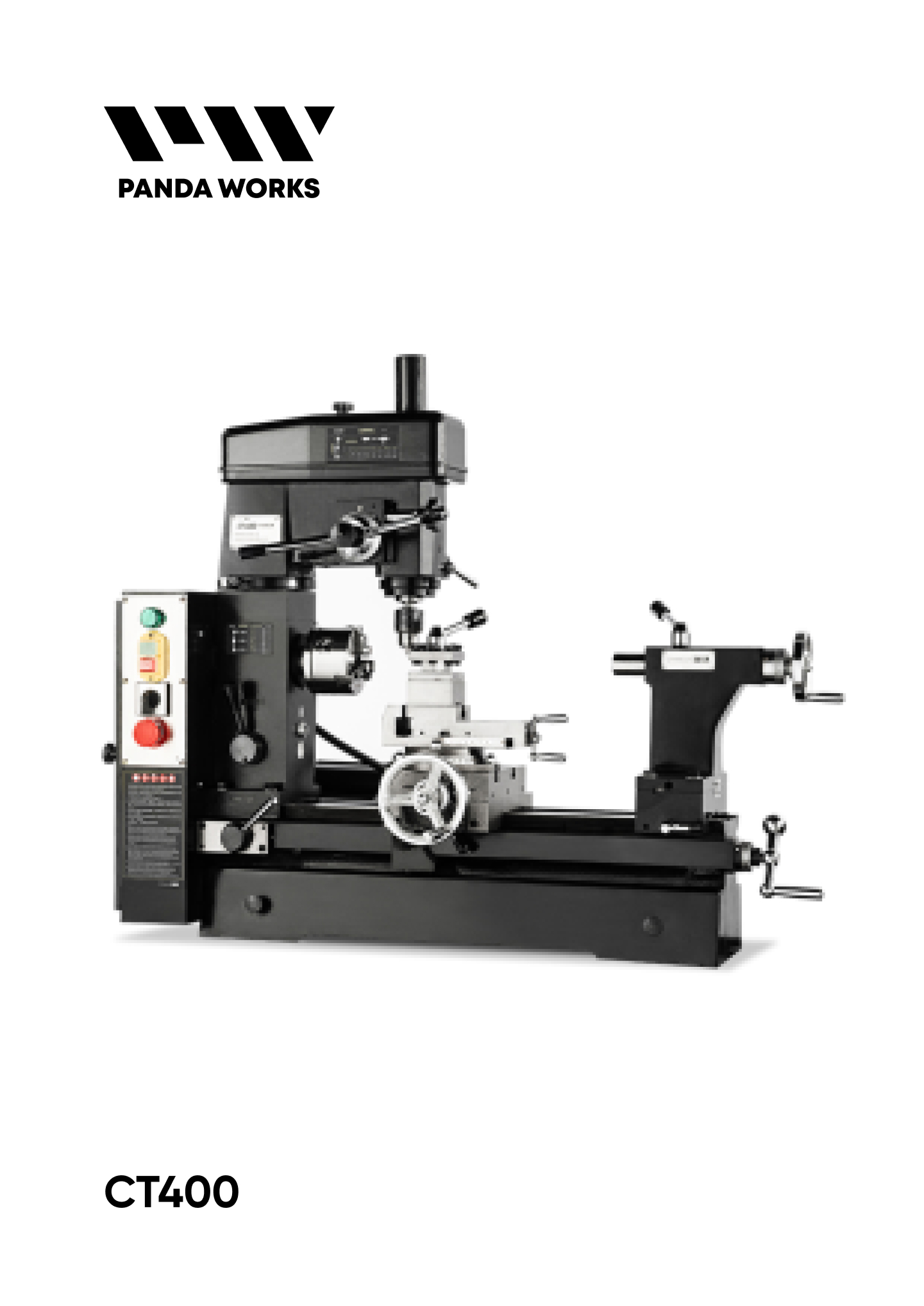

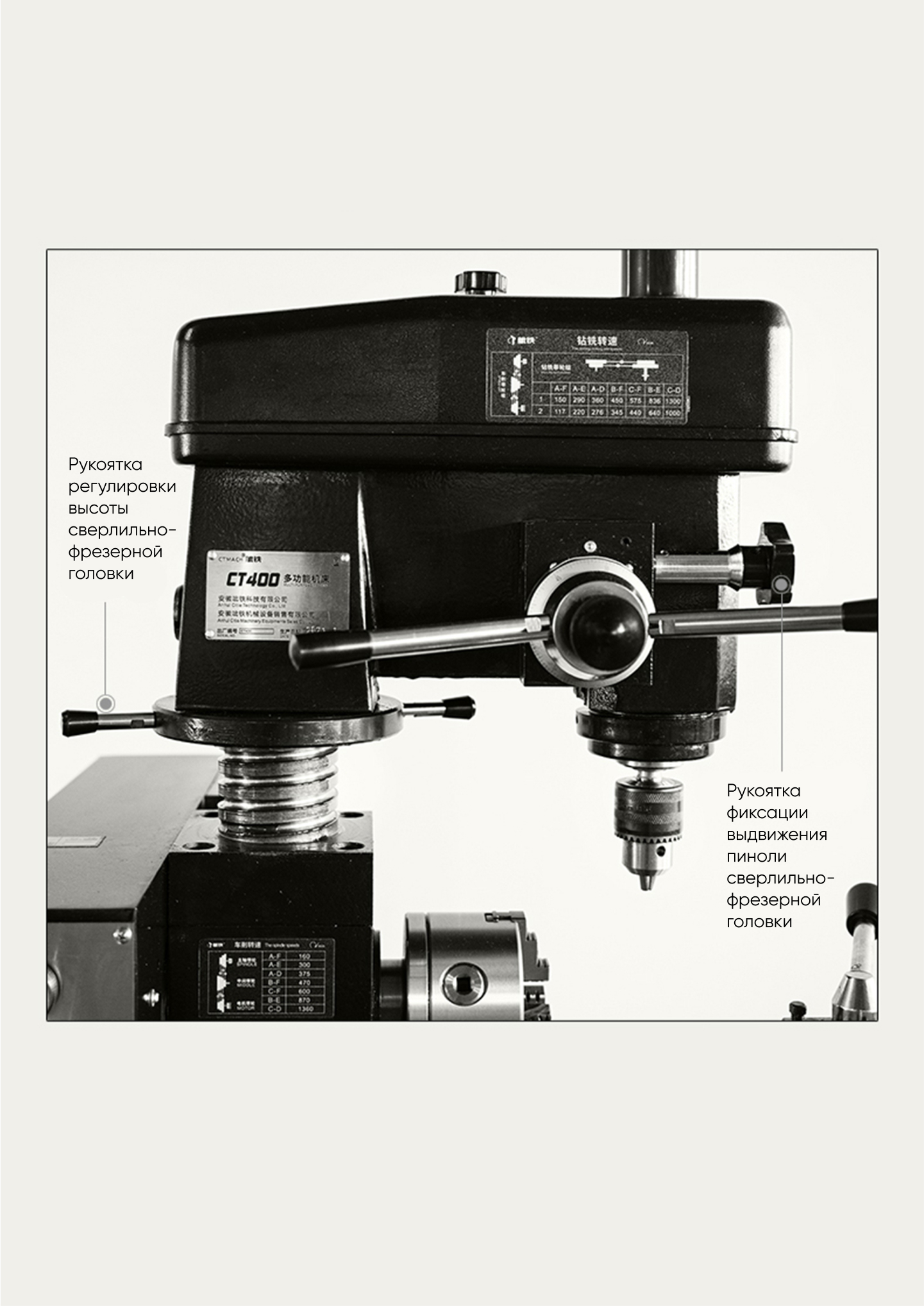

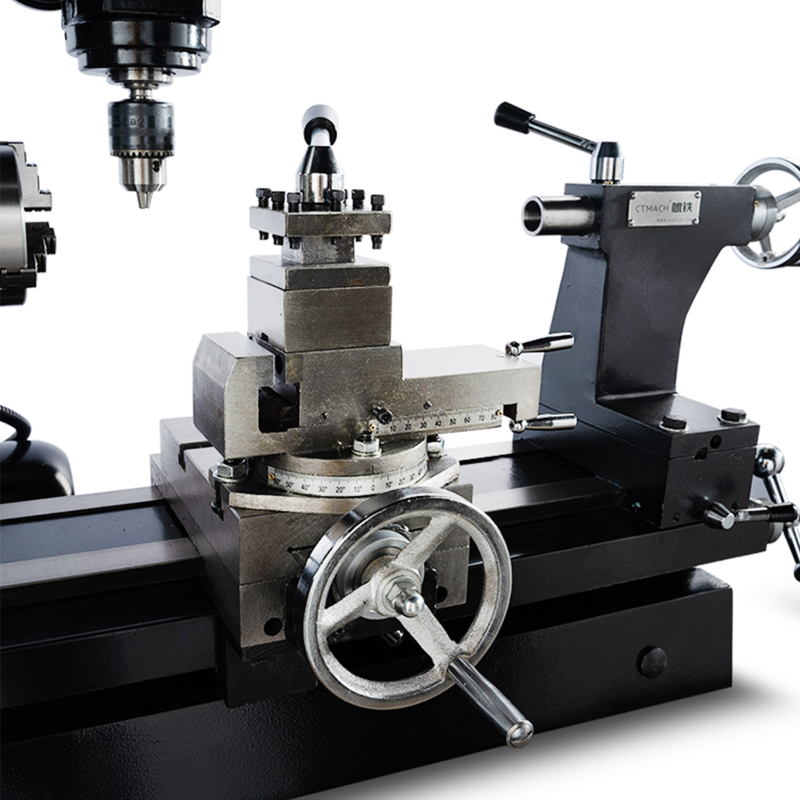

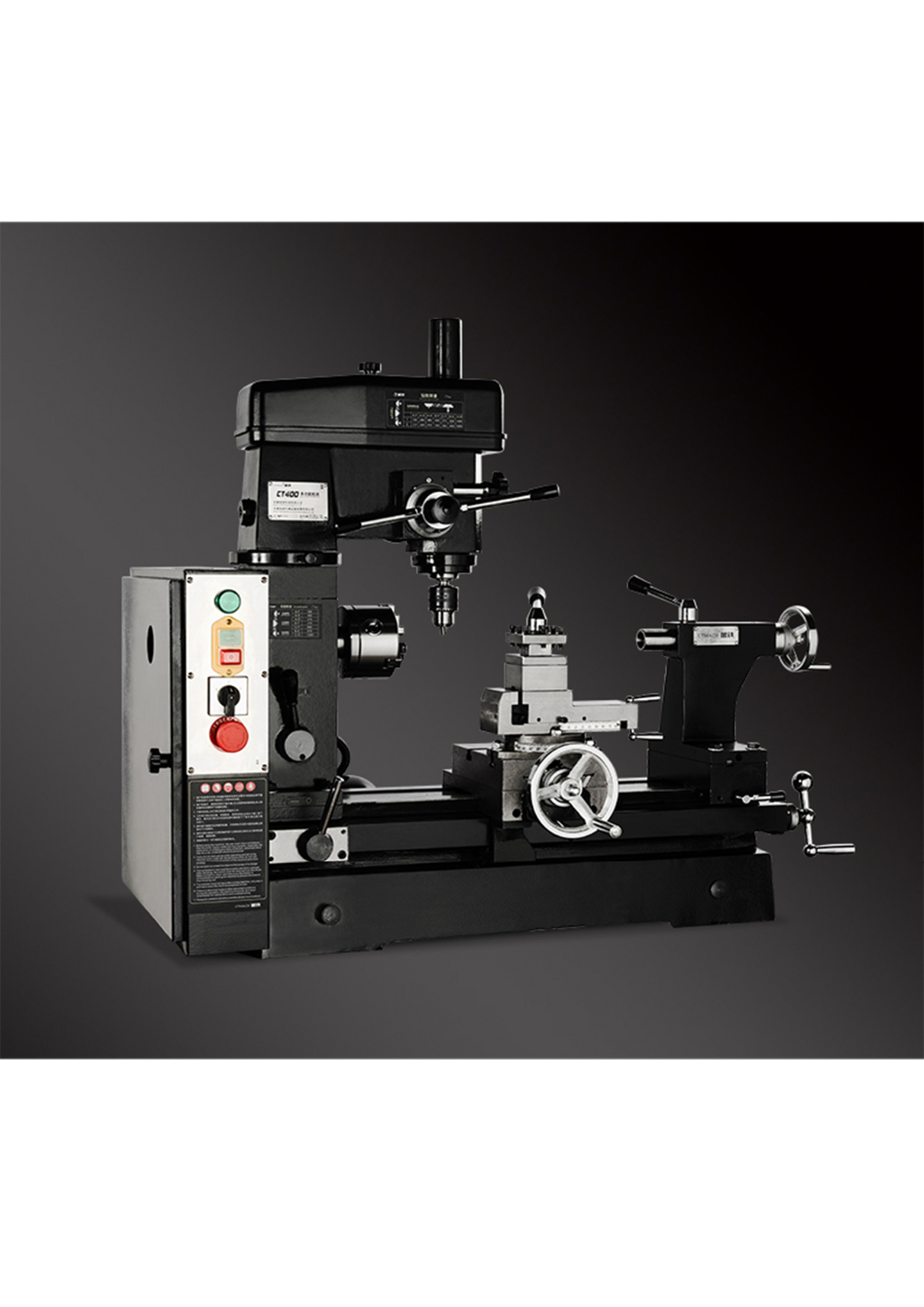

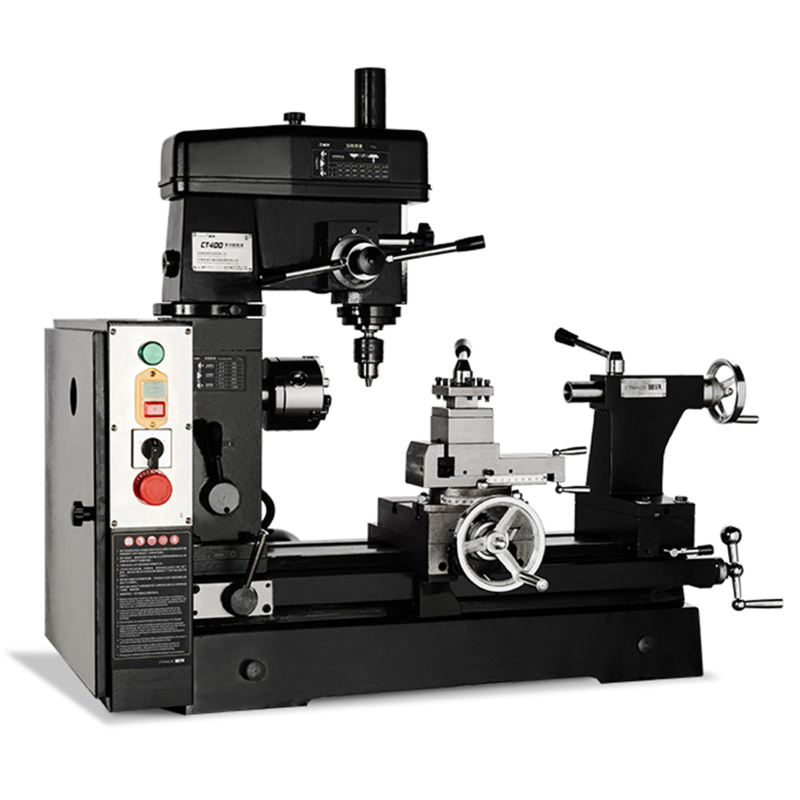

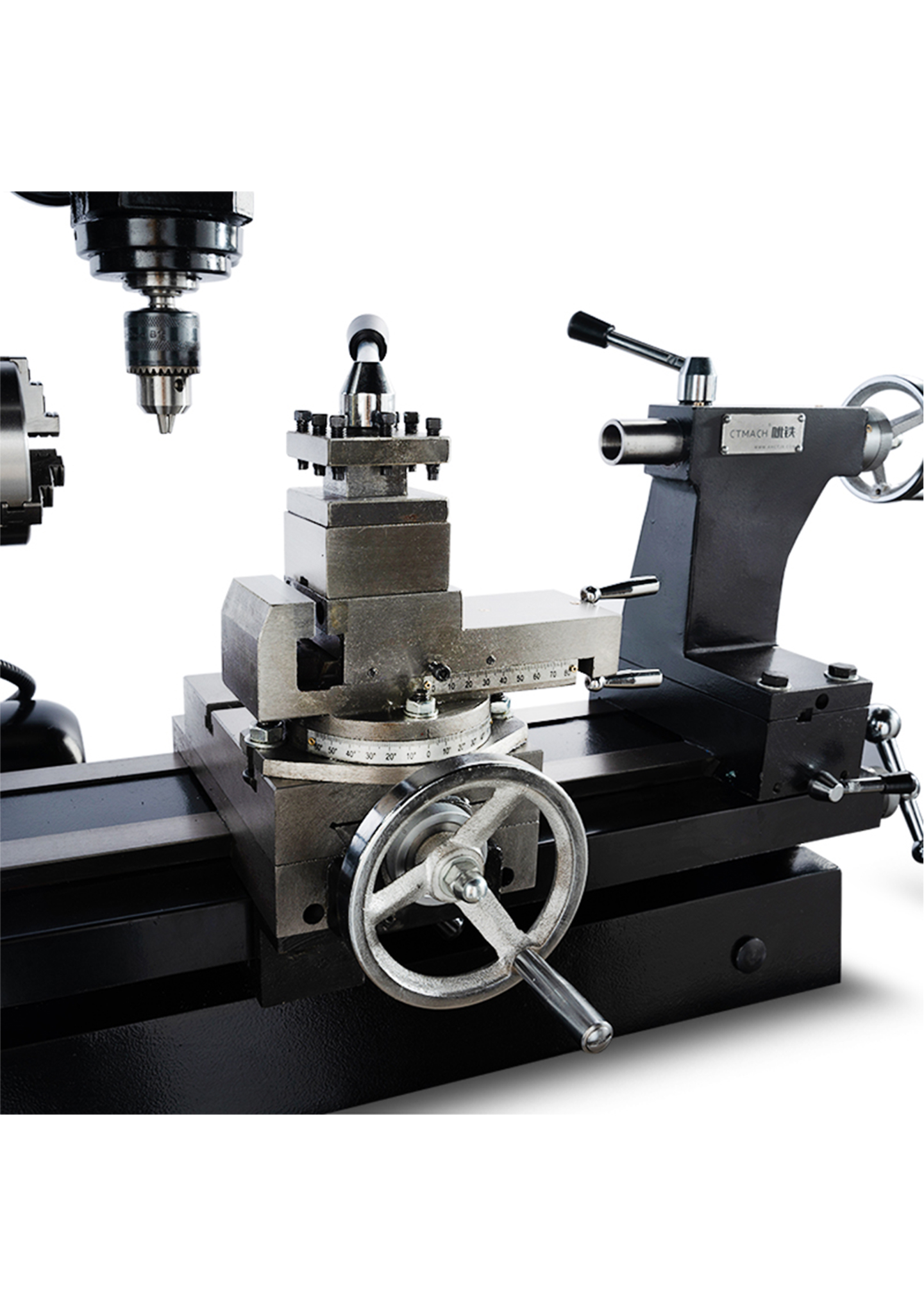

Модель: СТ400. Состоит из станины, передней и задней бабки, сверлильно-фрезерной головки, рабочего стола, поворотного суппорта и двигателя. Он объединяет в себе функции токарной обработки и сверлильно-фрезерной в одной компактной конструкции. Имеет высокую производительность, удобен в управлении и имеет множество функций. Сверлильно-фрезерная головка имеет поворотную конструкцию, выполняет функцию сверления и фрезерования, а также может подниматься и опускаться.
Характеристики
Точение
- Диаметр обточки над станиной, мм
- 420
- Расстояние между центрами, мм
- 400
- Диаметр проходного отверстия шпинделя, мм
- 20
- Конус шпинделя
- МК3
- Максимальный поперечный ход резцедержателя, мм
- 380
- Максимальный продольный ход резцедержателя, мм
- 120
- Количество метрических резьб, шт
- 18
- Диапазон метрической резьбы, мм
- 0,2-3
- Количество дюймовых резьб, шт
- 32
- Дюймовая резьба, TPI
- 8-120 1/ n “
- Количество продольных подач, шт
- 8
- Диапазон продольного подачи, мм/об
- 0,05-0,175
- Диапазон поперечной подачи, мм/об
- 0,05-0,175

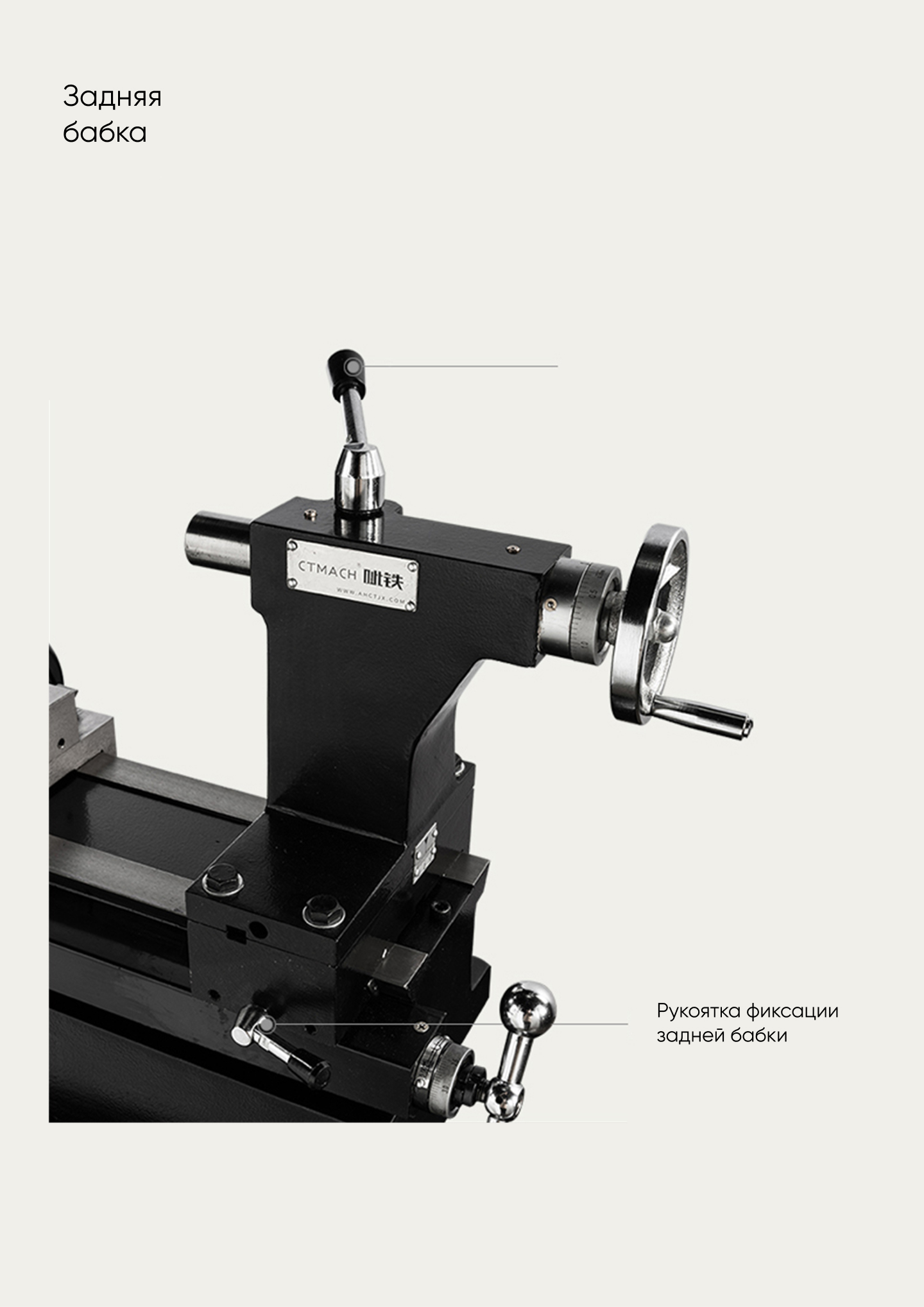

- Ход пиноли задней бабки, мм
- 70
- Пиноль задней бабки
- №3

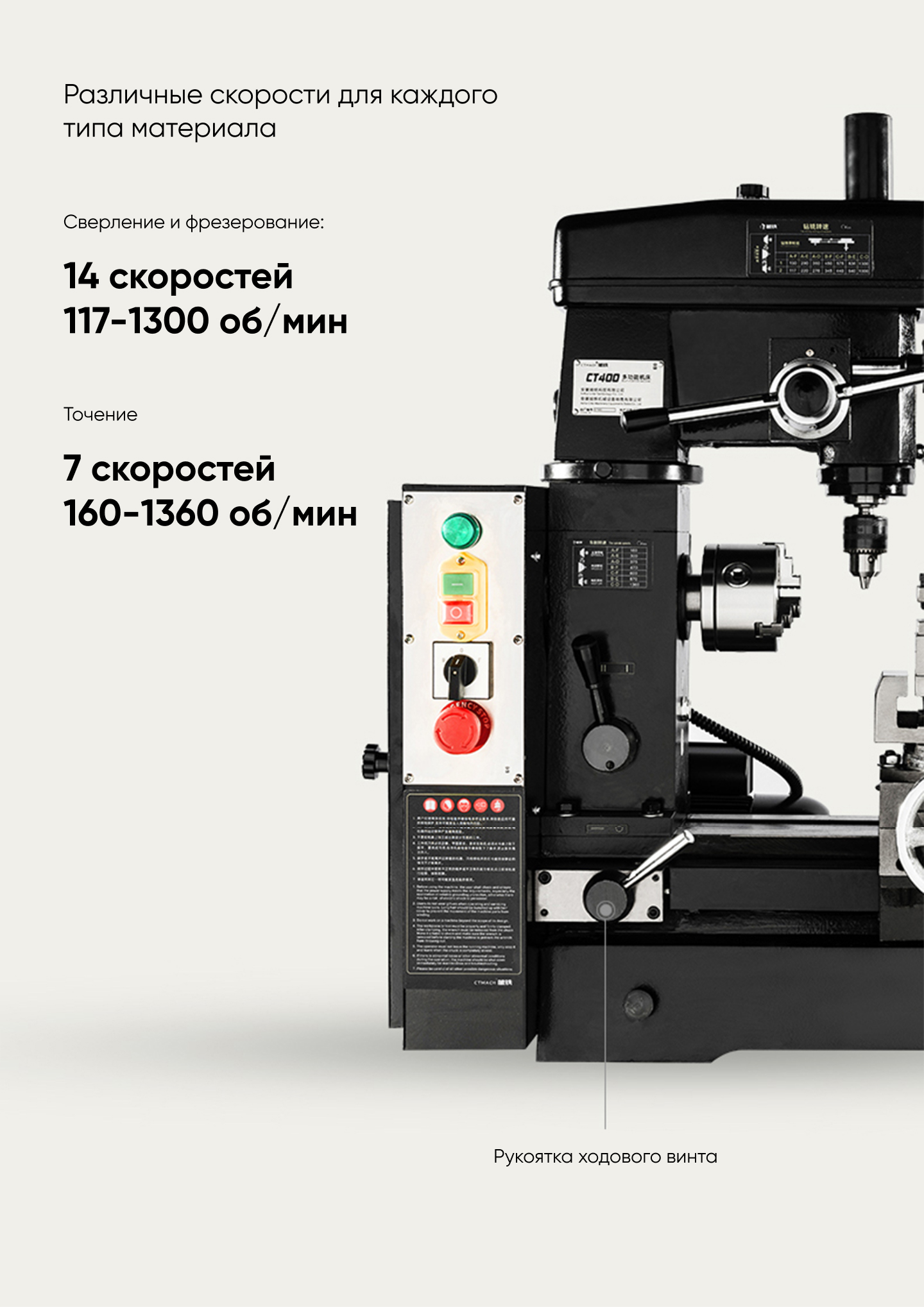

- Частота вращения шпинделя, об/мин
- 160-1360 об/мин 7 скоростей
Сверление
- Максимальный диаметр сверления, мм
- 15
- Максимальный диаметр фрезерования концевой фрезой, мм
- 20
- Максимальный диаметр фрезерования торцевой фрезой, мм
- 63
- Коническое отверстие сверлильно-фрезерной головки
- МК3
- Частота вращения шпинделя, об/мин
- 117-1300 об/мин 14 скоростей
- Вертикальный ход сверлильно-фрезерной головки, мм
- 80
- Размеры рабочей поверхности стола, мм
- 200х150
Прочие характеристики
- Мощность двигателя
- 750 Вт (220 В, 50 Гц)
- Масса, кг
- 180

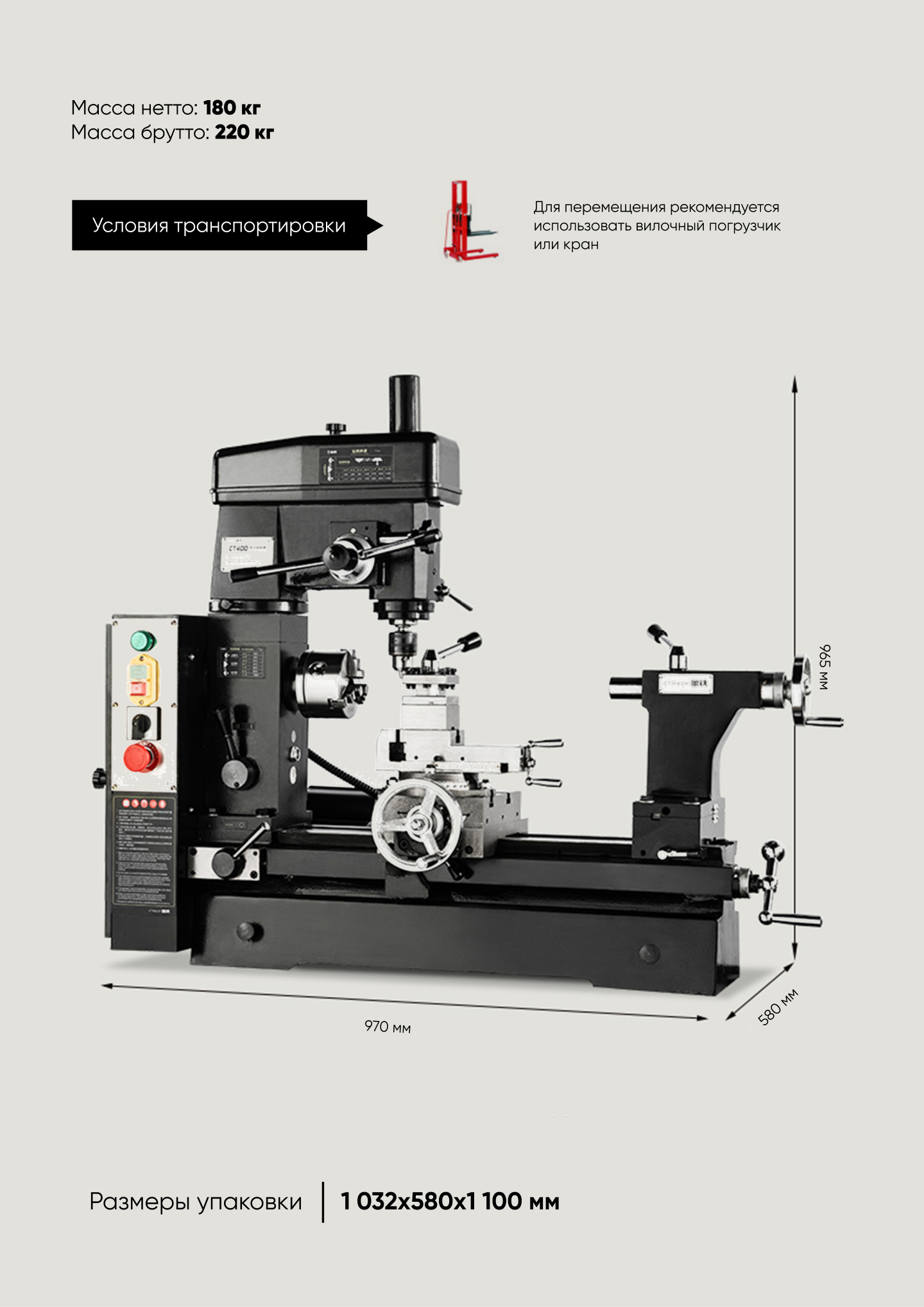

- Габаритные размеры (ДхШхВ)
- 970х580х965
