Описание

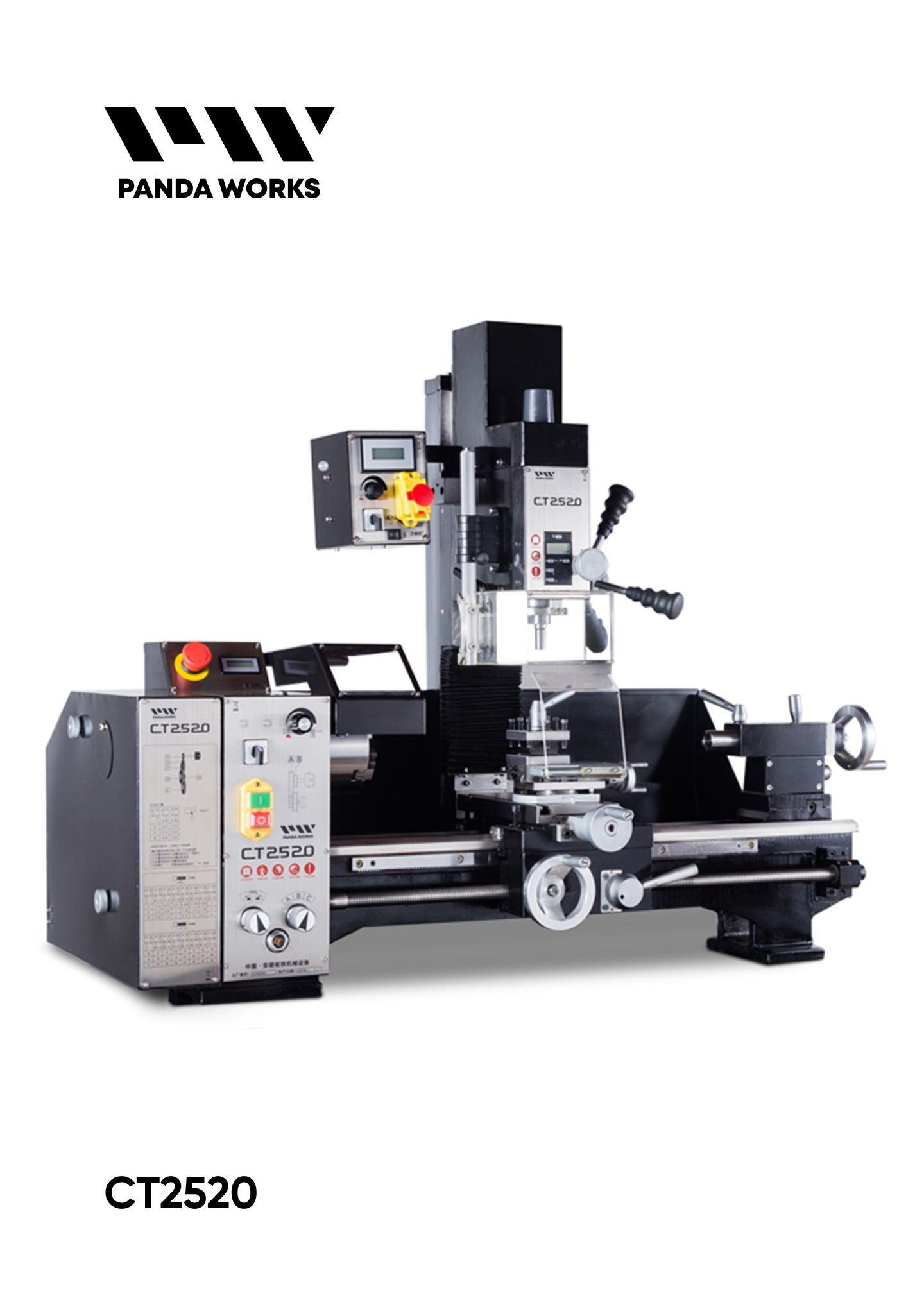

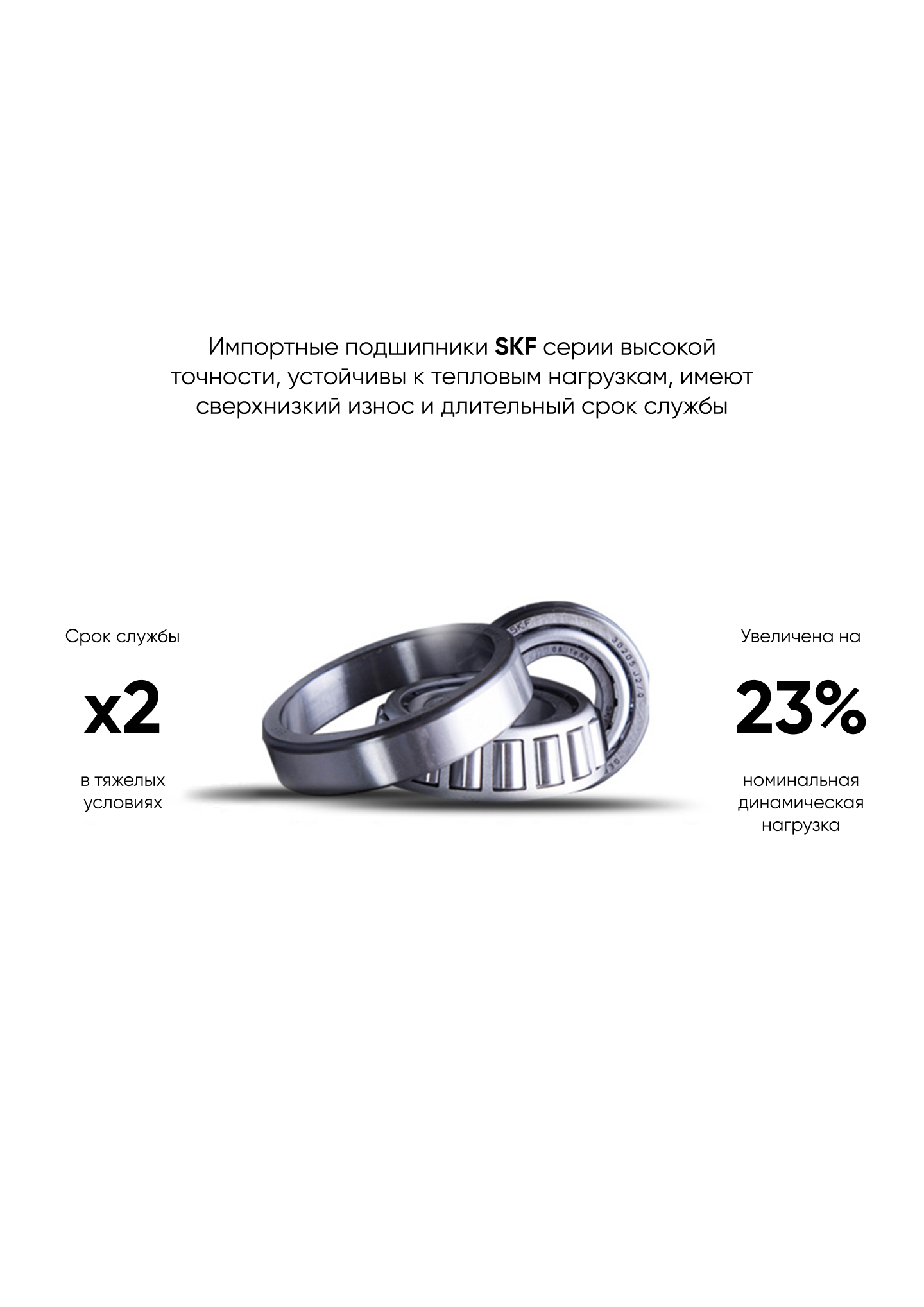

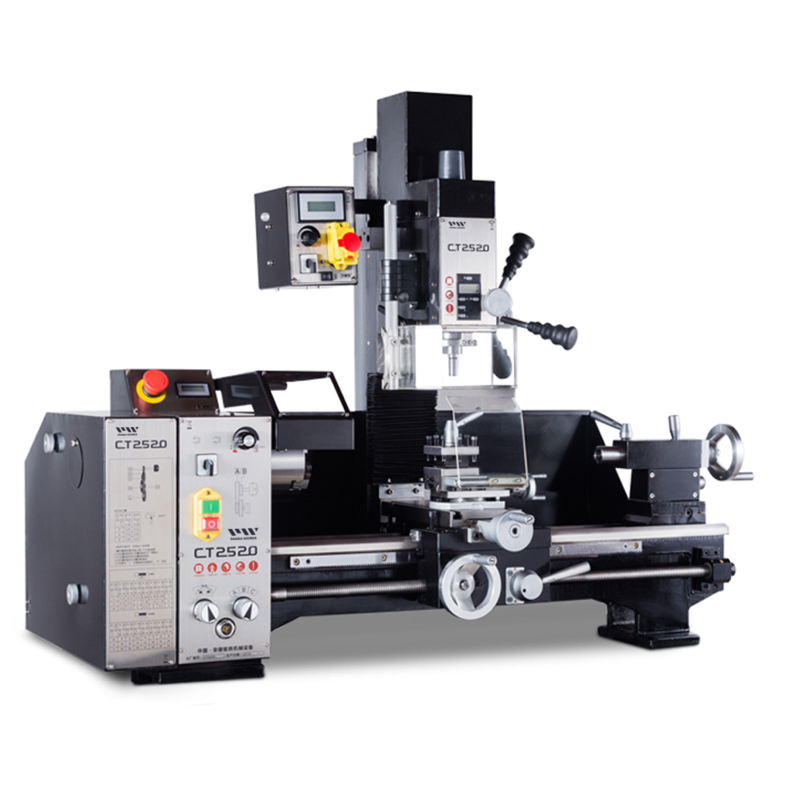

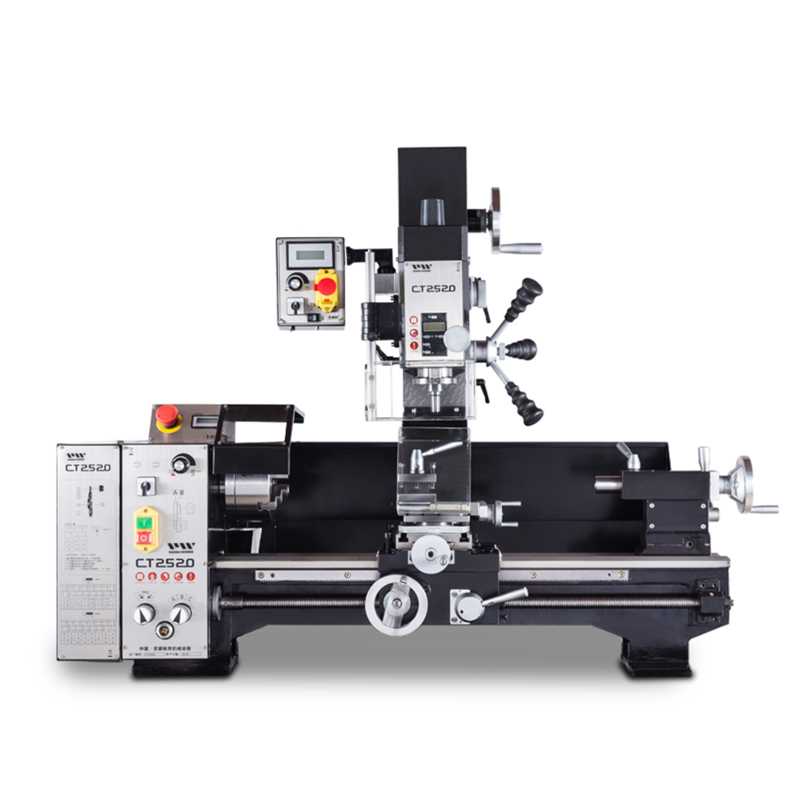

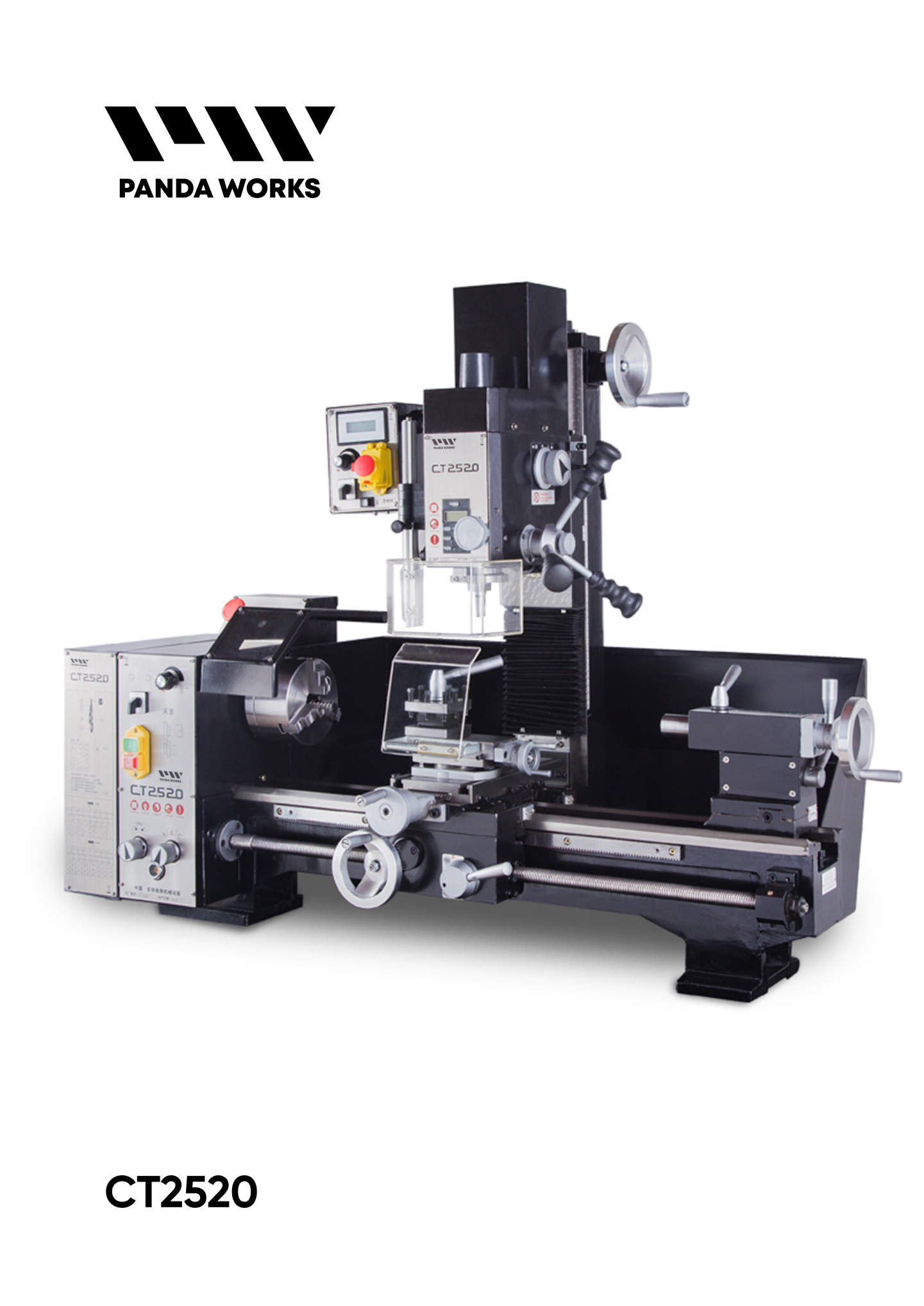

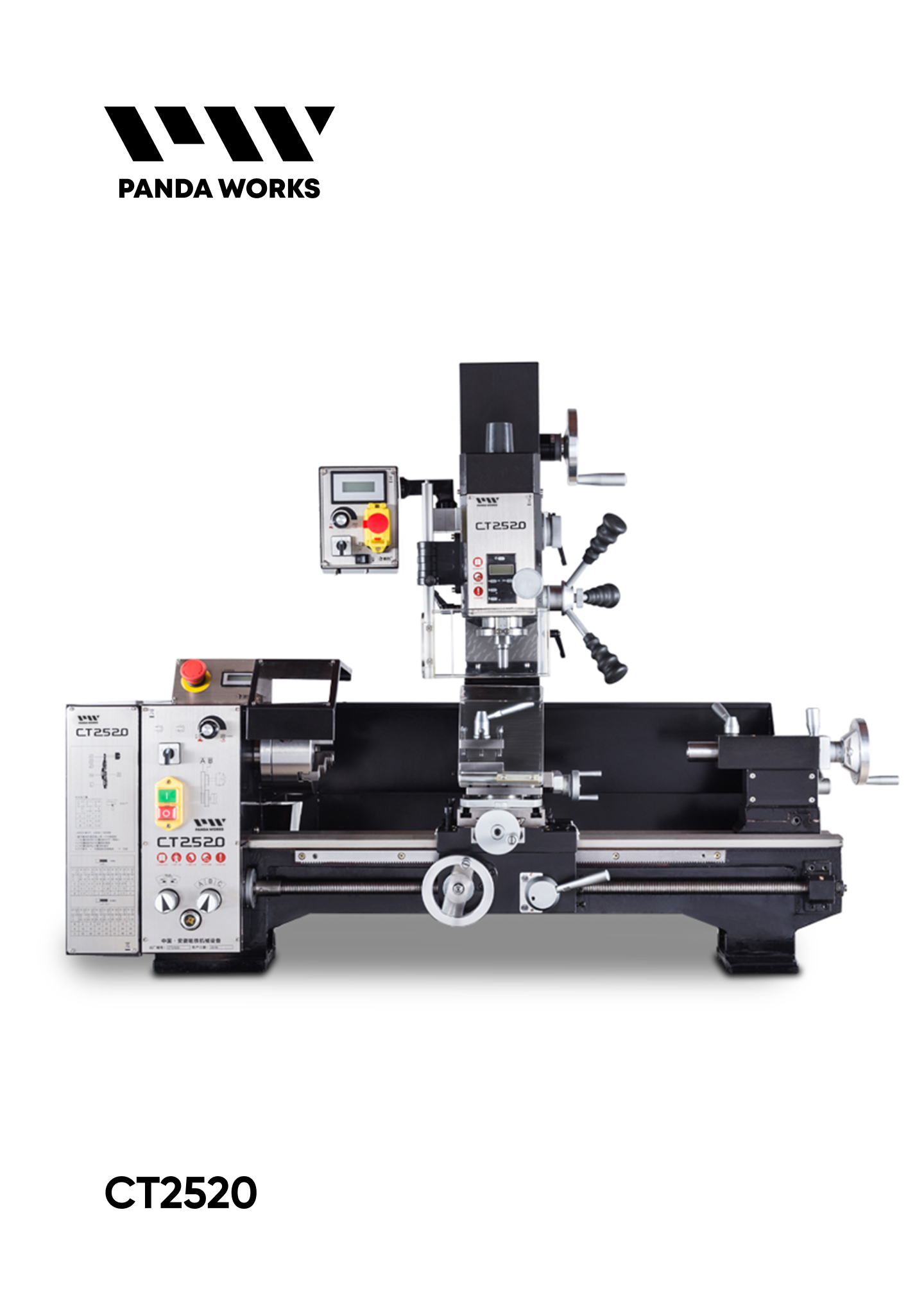

Модель: CТ2520. Шпиндель станка оснащен подшипниками серии SKF. Станок имеет возможности токарной и сверлильно-фрезерной обработки. Имеется возможность снятия сверлильно-фрезерного шпинделя. Этот многофункциональный станок подходит для ремонтных мастерских и учебных лабораторий.
Характеристики

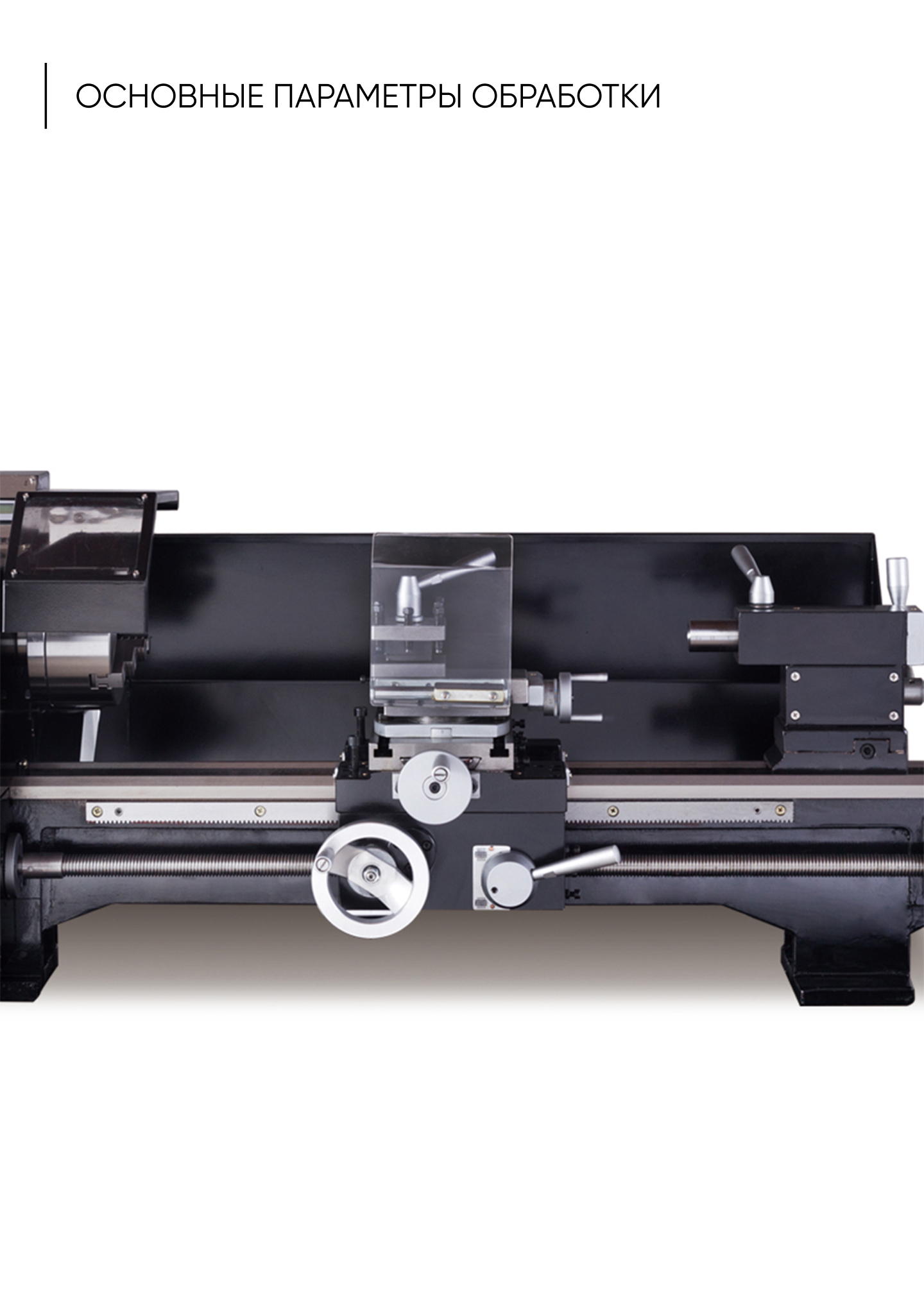

Точение
- Диаметр обточки над станиной, мм
- 250
- Расстояние между центрами, мм
- 550
- Диаметр обточки над поперечным суппортом
- 150
- Диаметр проходного отверстия шпинделя, мм
- 26

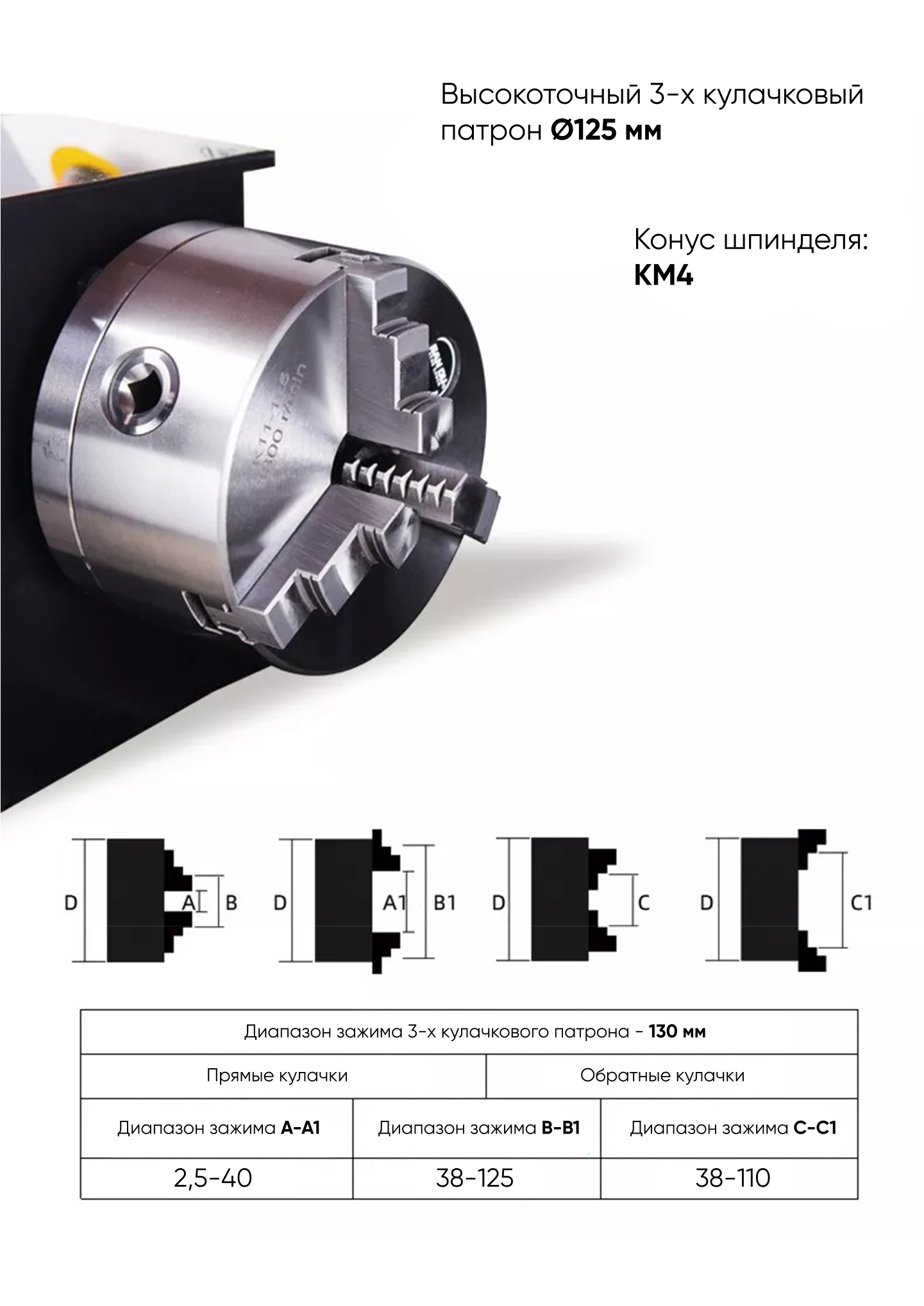

- Конус шпинделя
- МК4

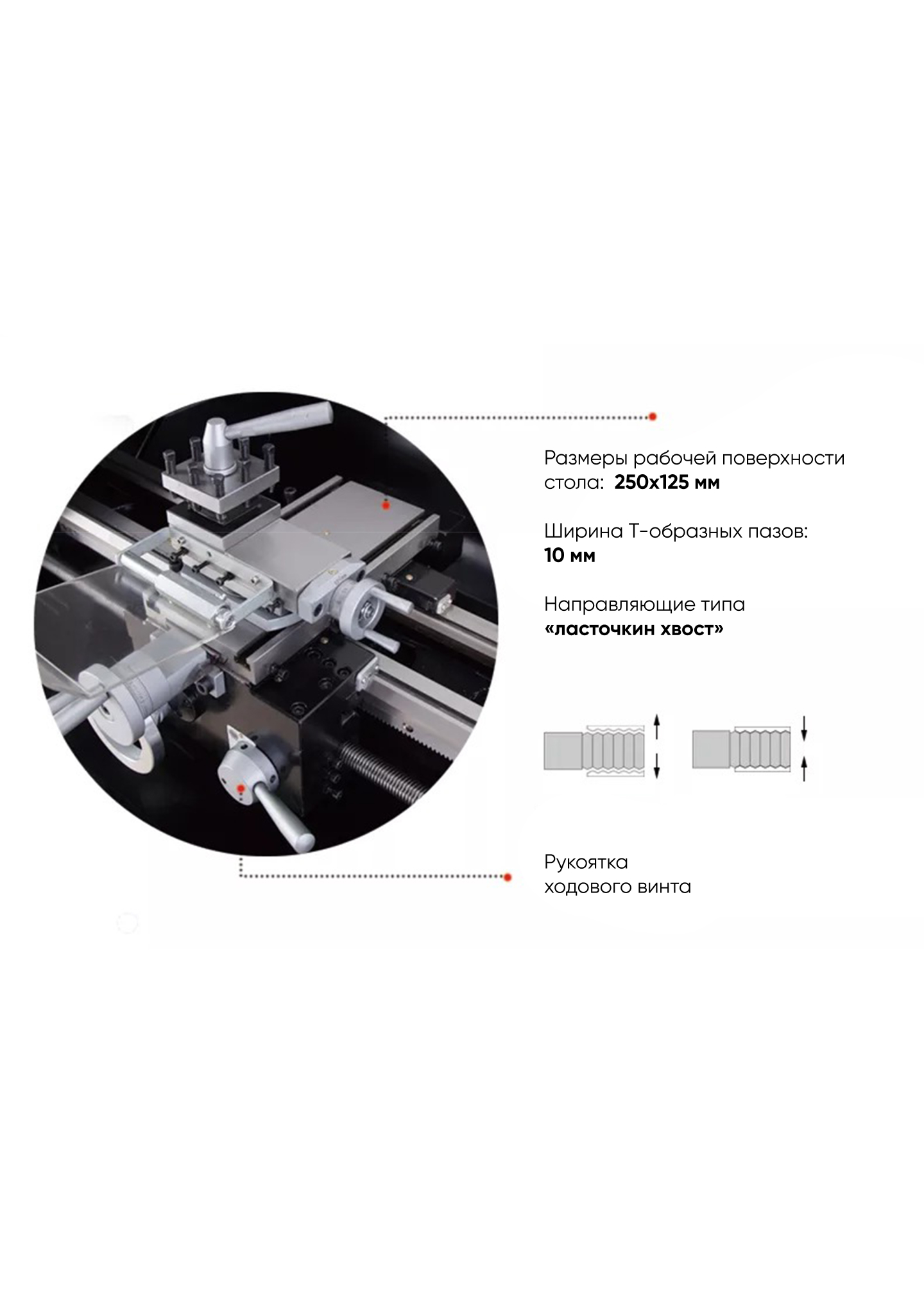

- Максимальный поперечный ход резцедержателя, мм
- 120
- Максимальный продольный ход резцедержателя, мм
- 70
- Диапазон метрической резьбы, мм
- 0,2-4
- Дюймовая резьба, TPI
- 8-56 1/n “
- Диапазон продольного подачи, мм/об
- 0,07/0,10/0,14/ 0,20/0,28/0,4 мм

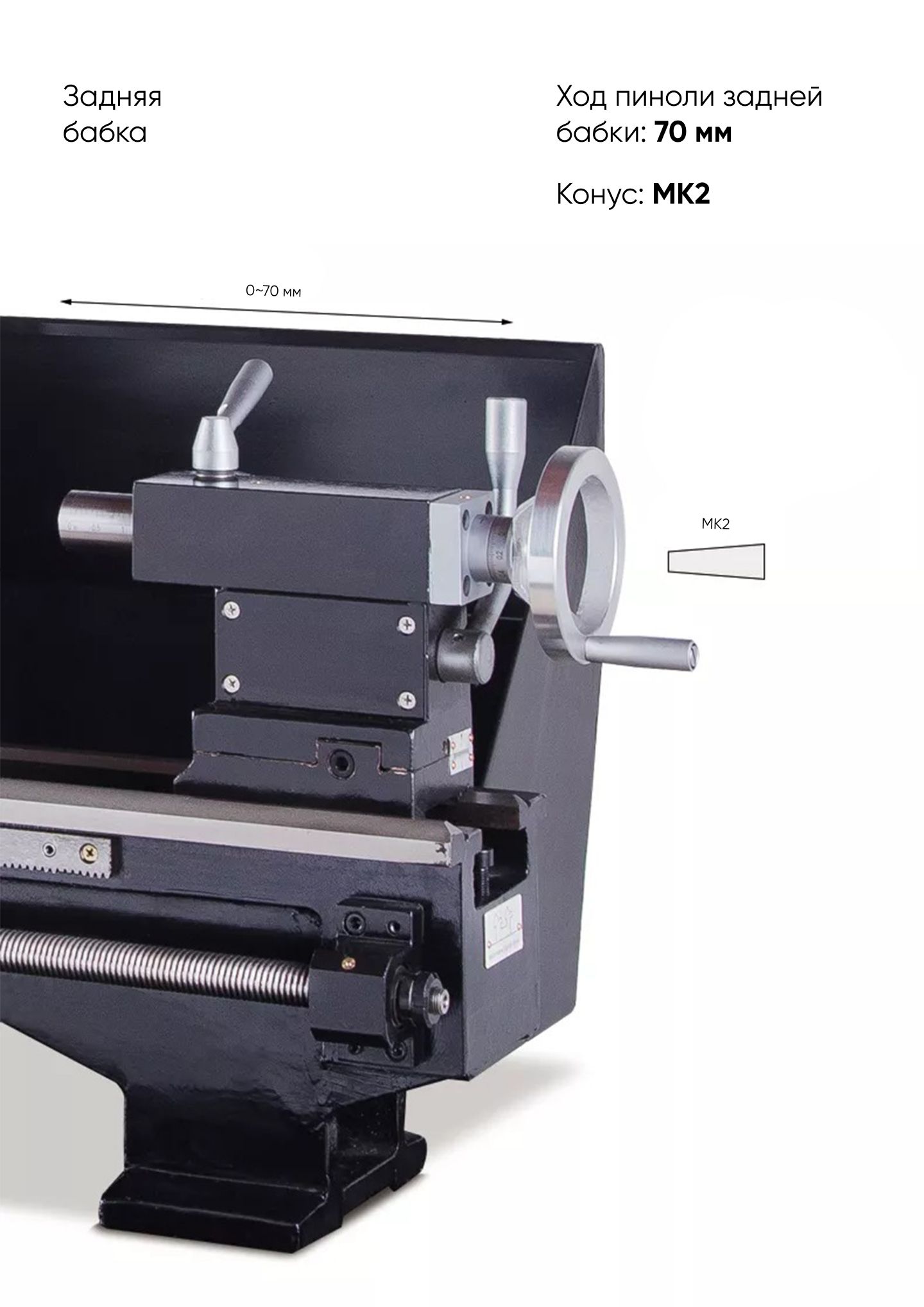

- Диапазон поперечной подачи, мм/об Ход пиноли задней бабки, мм
- 70
- Пиноль задней бабки
- МК2
- Частота вращения шпинделя, об/мин
- 50-2500 об/мин

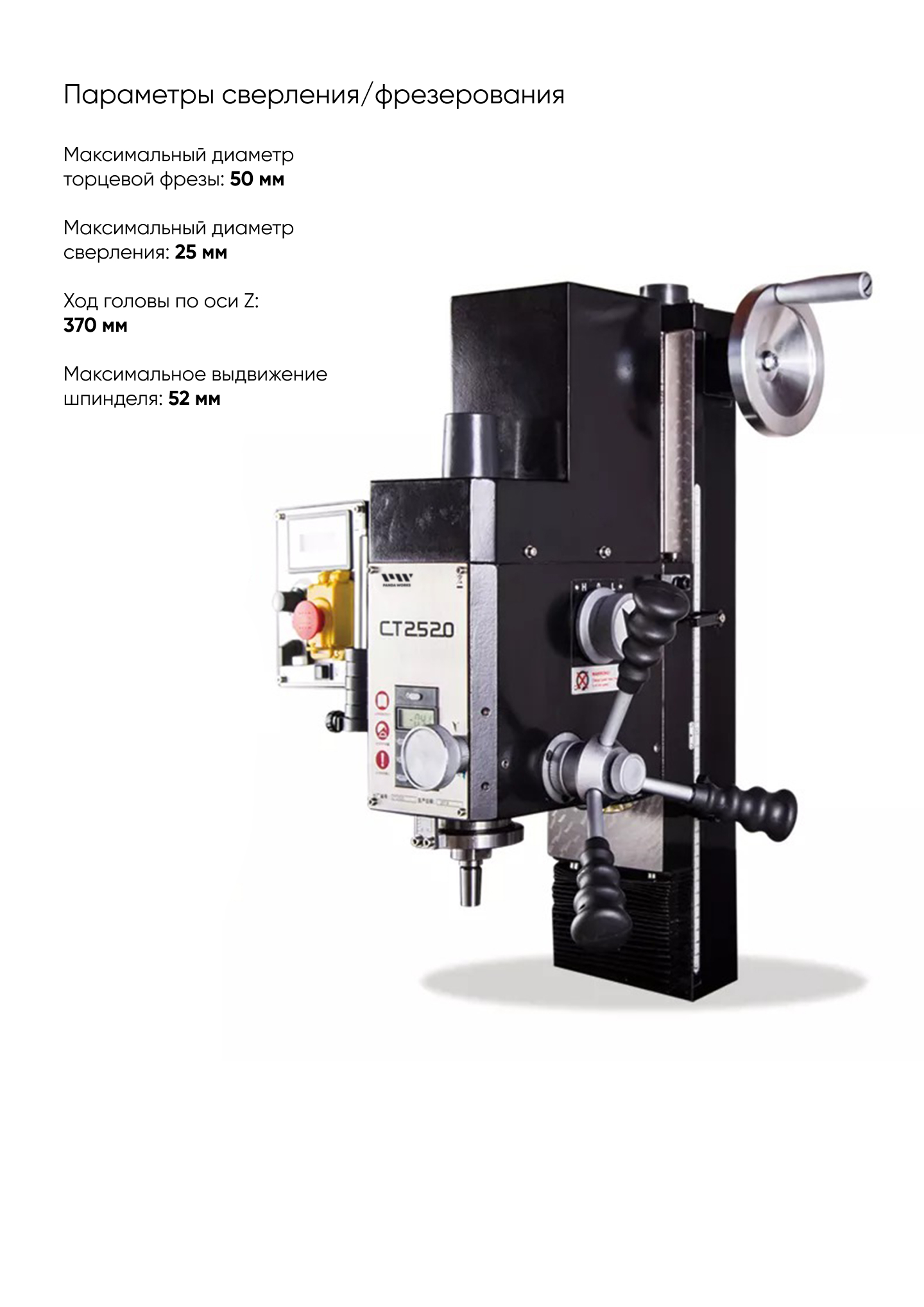

Сверление и фрезерование
- Максимальный диаметр сверления, мм
- 25
- Максимальный диаметр фрезерования концевой фрезой, мм
- 20
- Максимальный диаметр фрезерования торцевой фрезой, мм
- 50

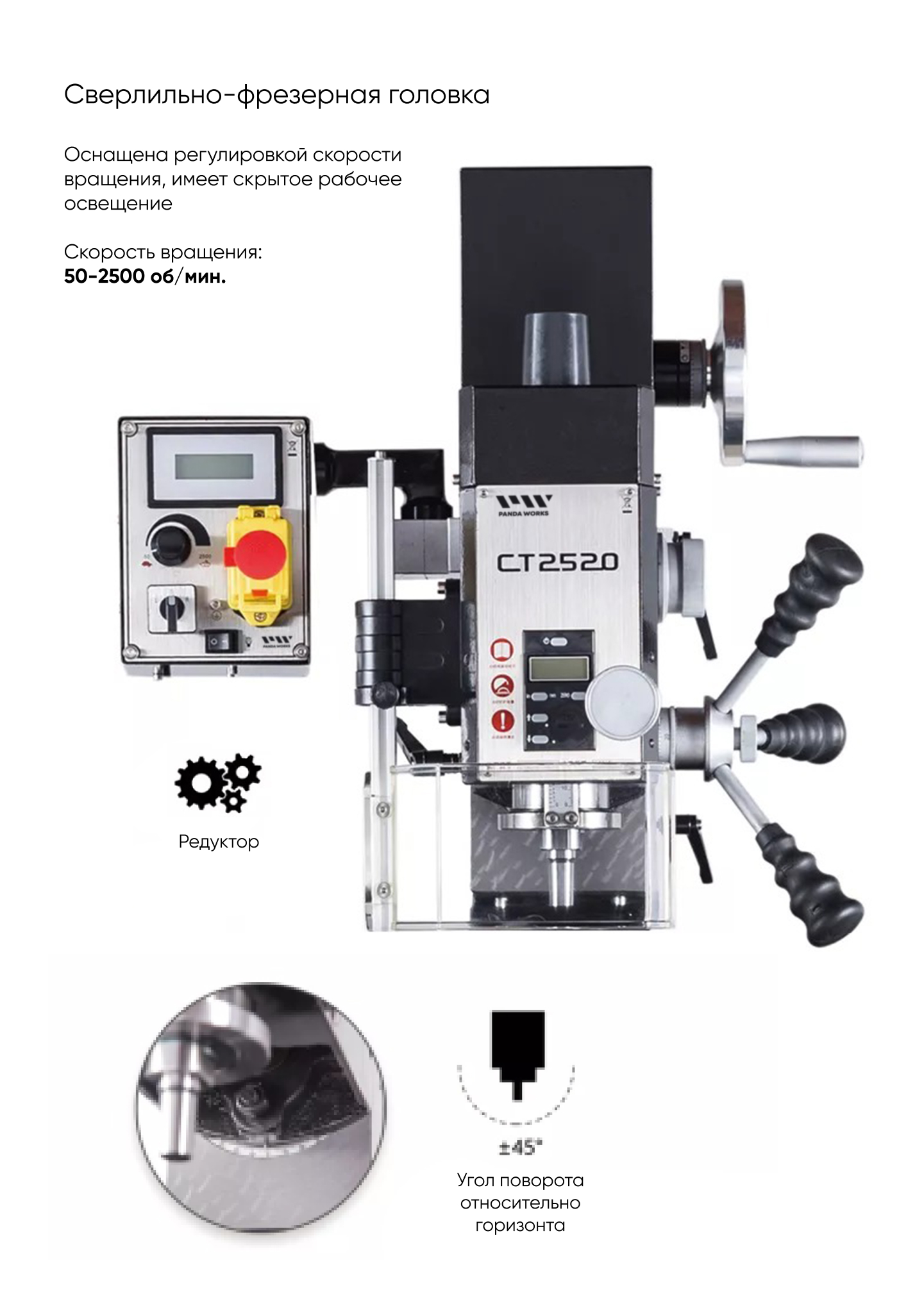

- Угол поворота сверлильно-фрезерной головки вокруг колонны, град
- ±45
- Частота вращения шпинделя, об/мин
- 50-2500 об/мин 4 скорости
- Вертикальный ход сверлильно-фрезерной головки, мм
- 370
- Коническое отверстие сверлильно-фрезерной головки
- МК2
Прочие характеристики

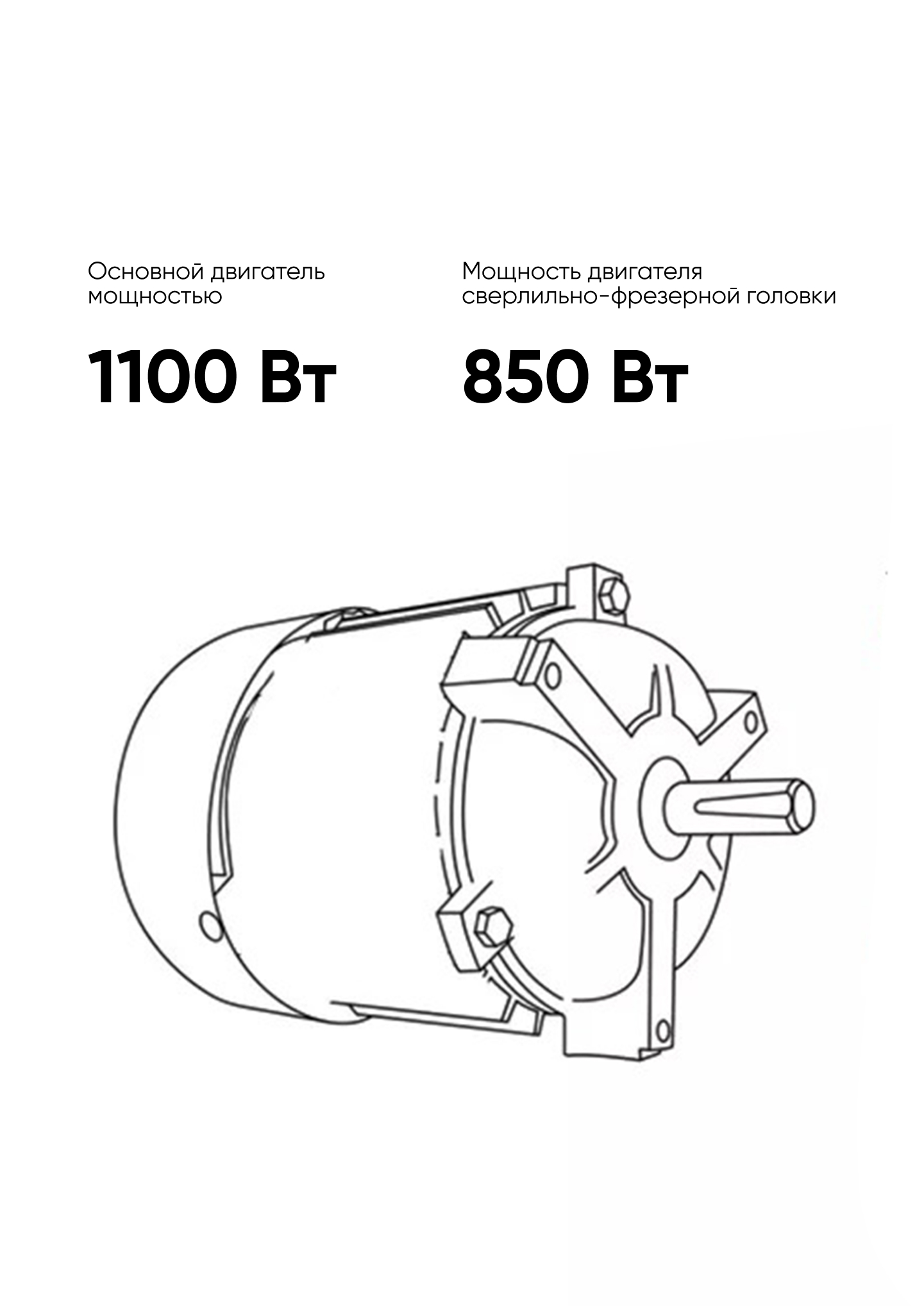

- Мощность двигателя
- 1100 / 850 Вт (220 В, 50 Гц)
- Масса, кг
- 210

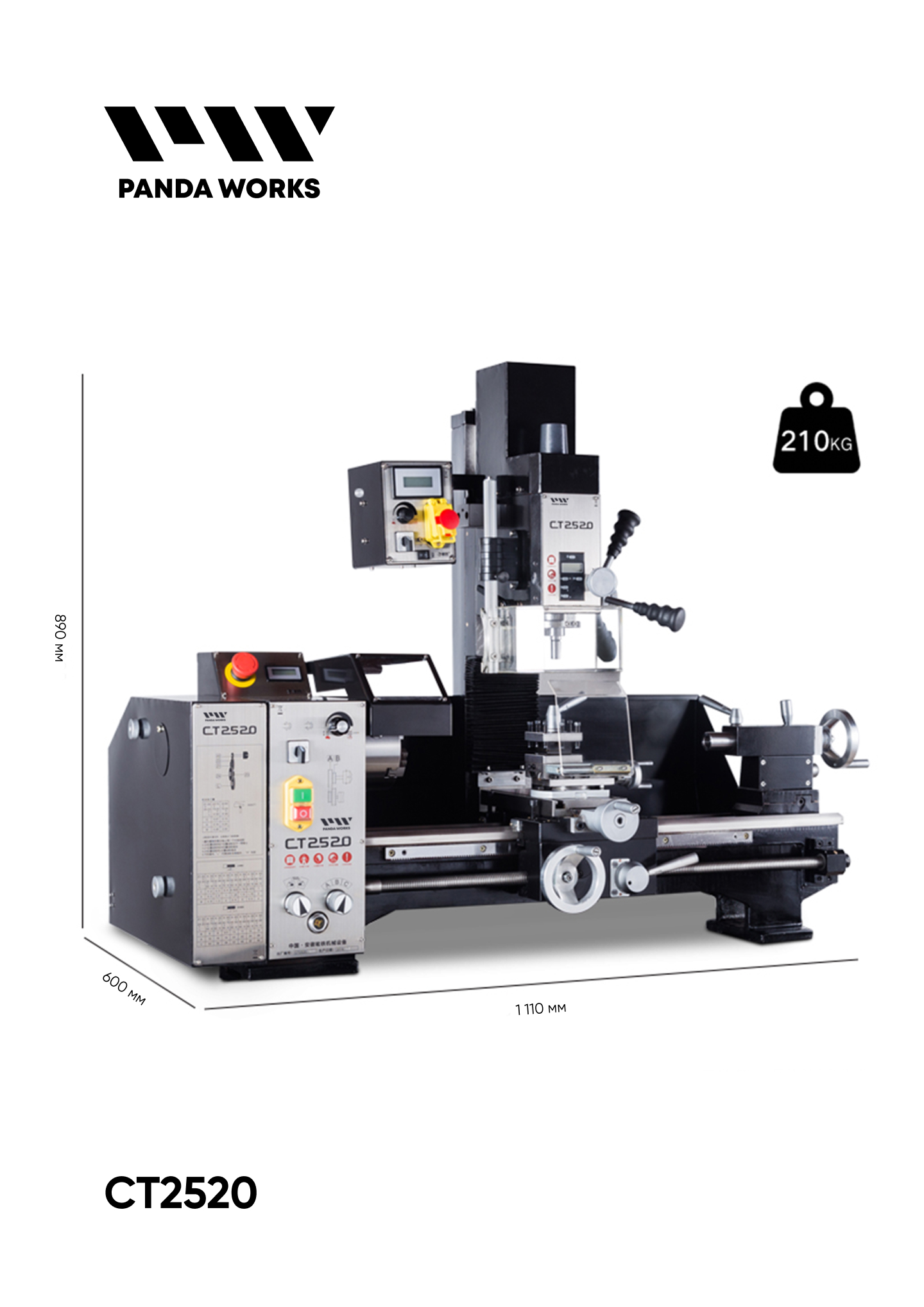

- Габаритные размеры (ДхШхВ)
- 890х600х1110
