Описание

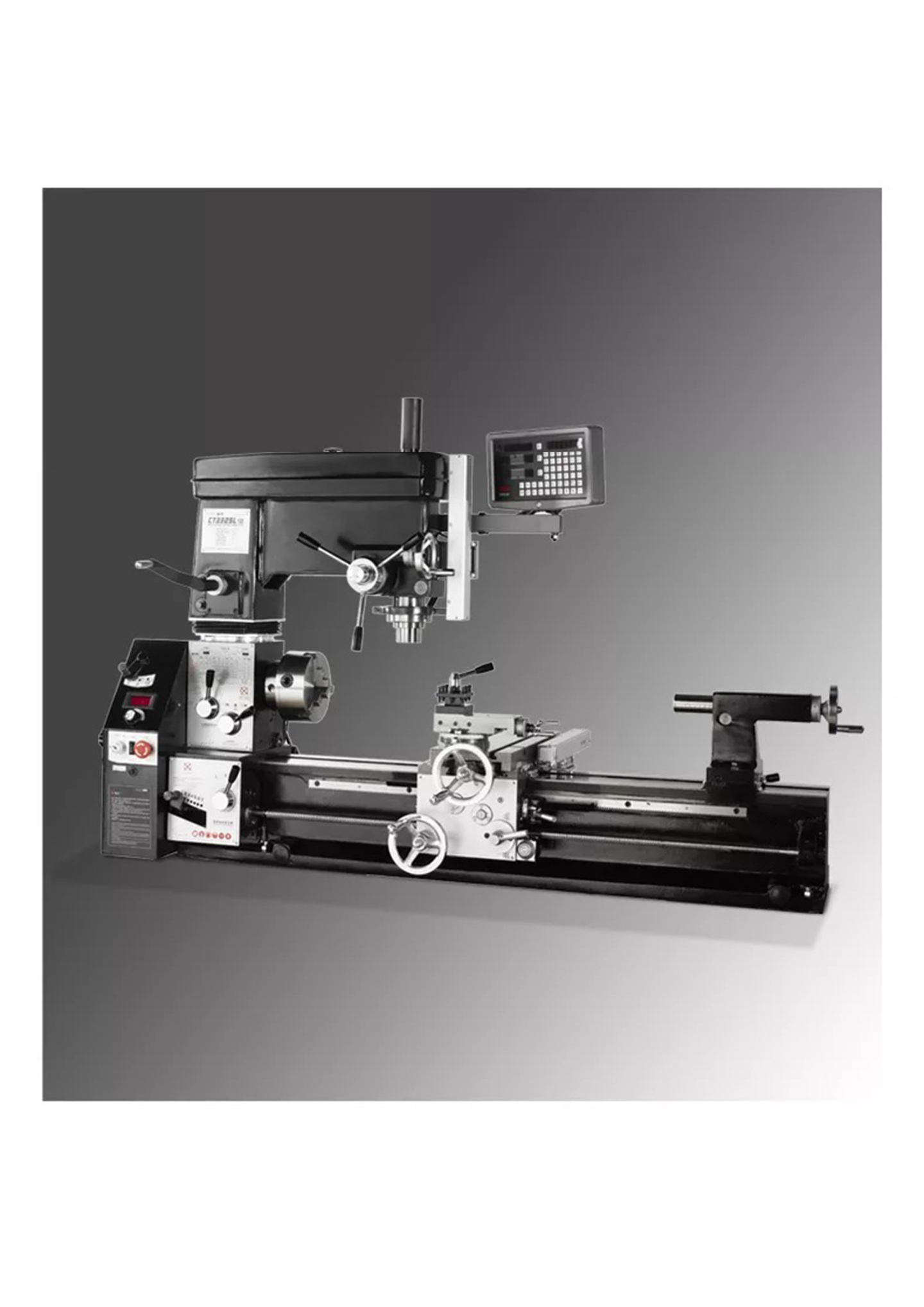

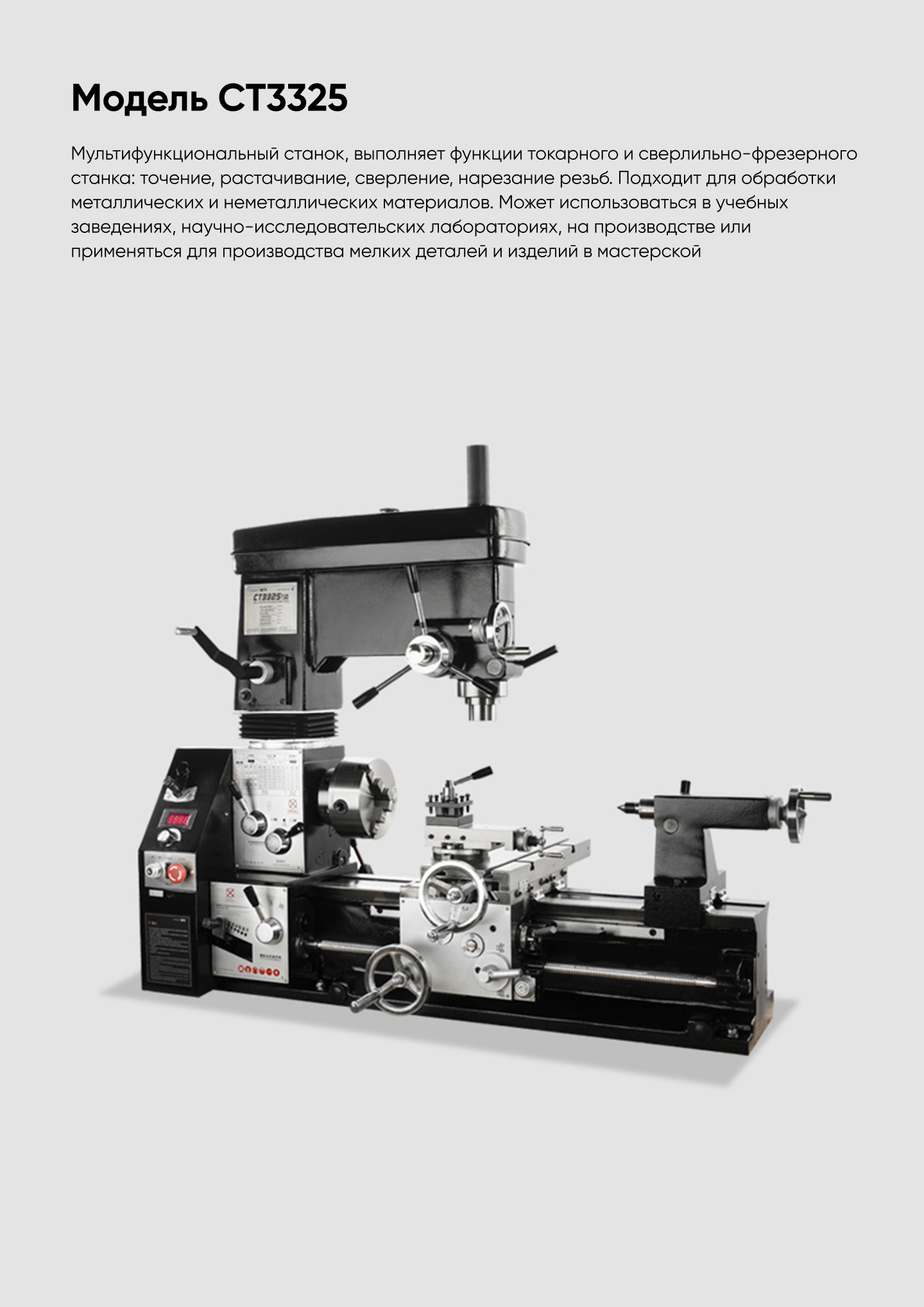

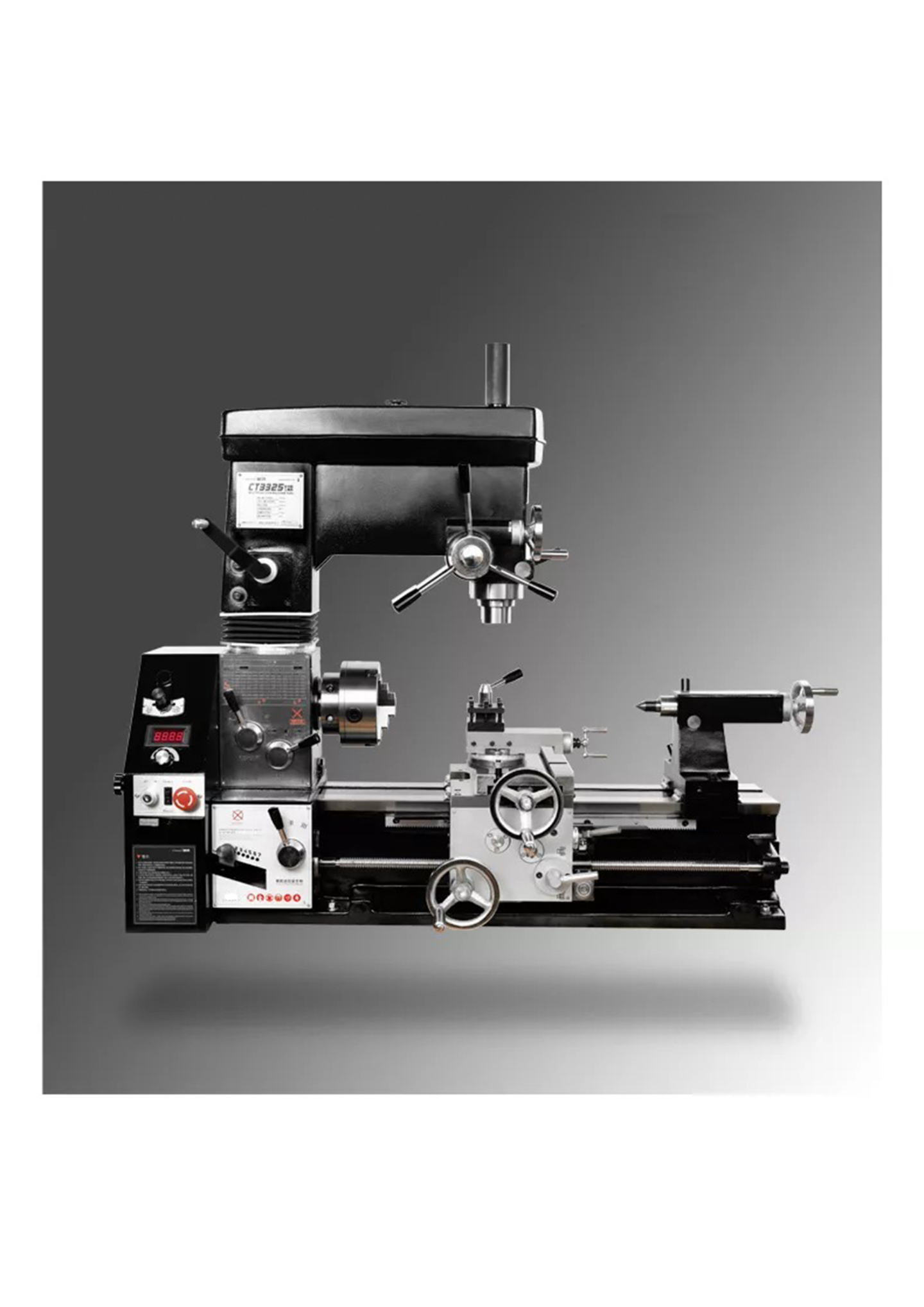

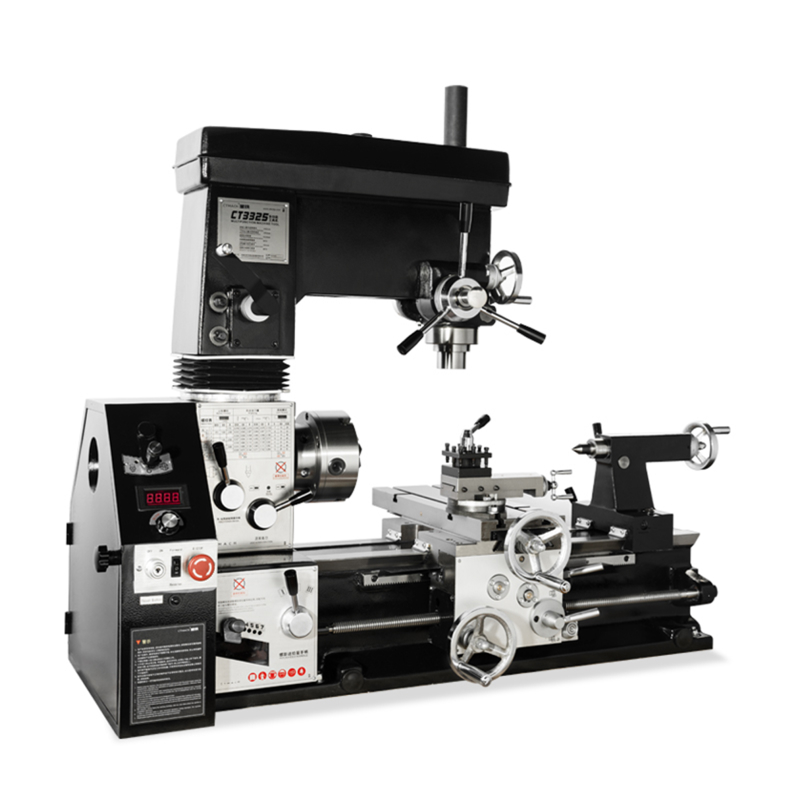

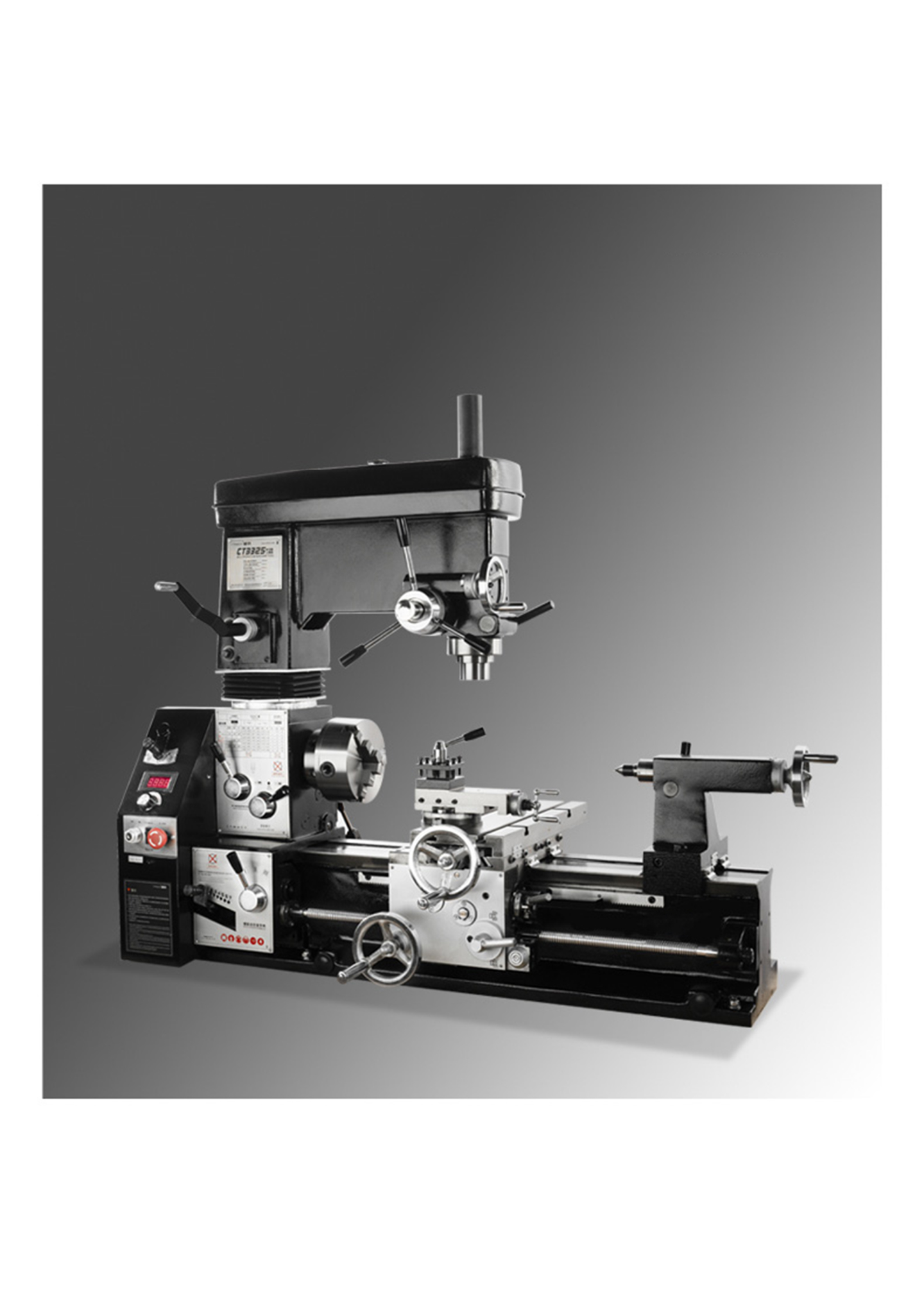

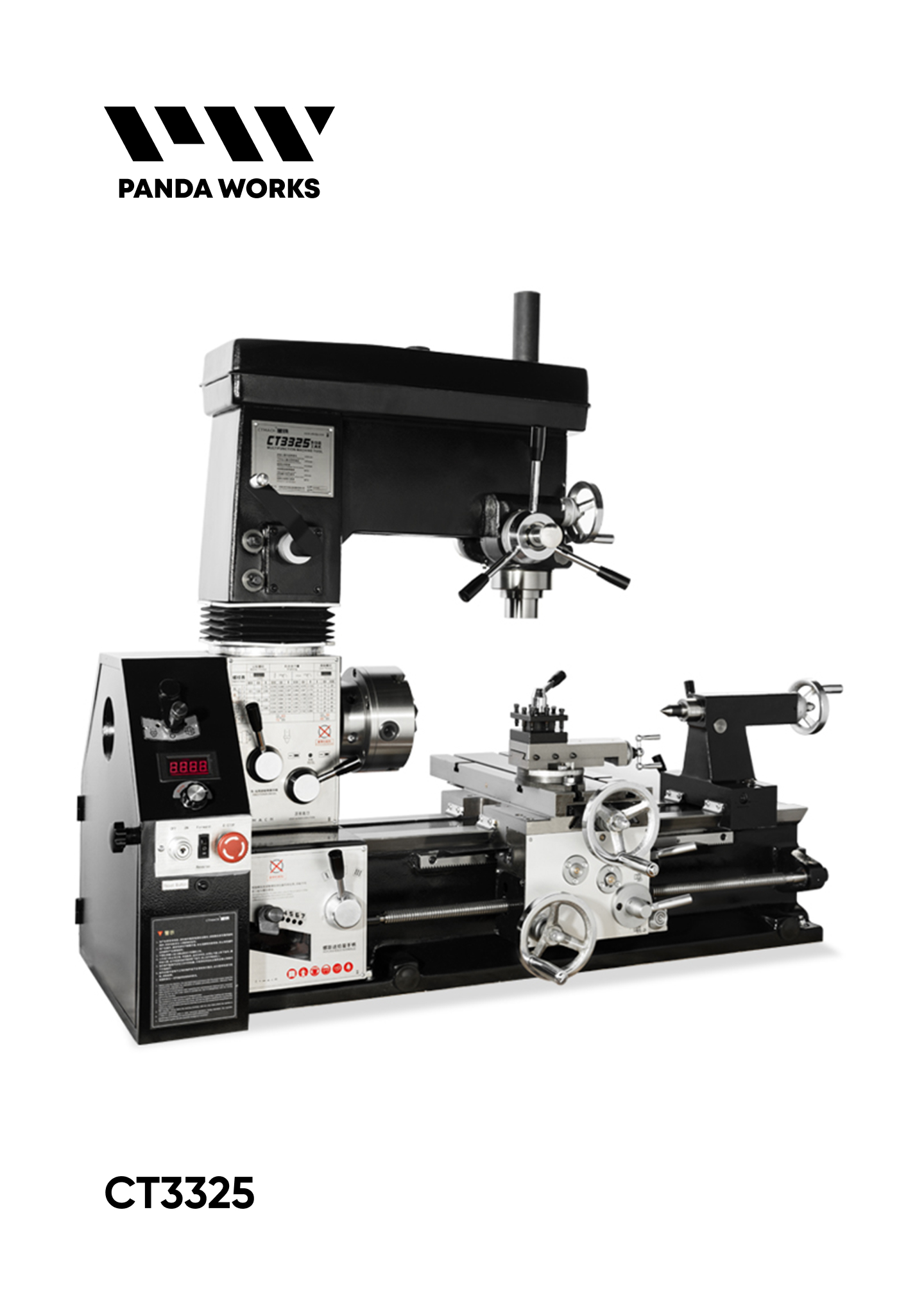

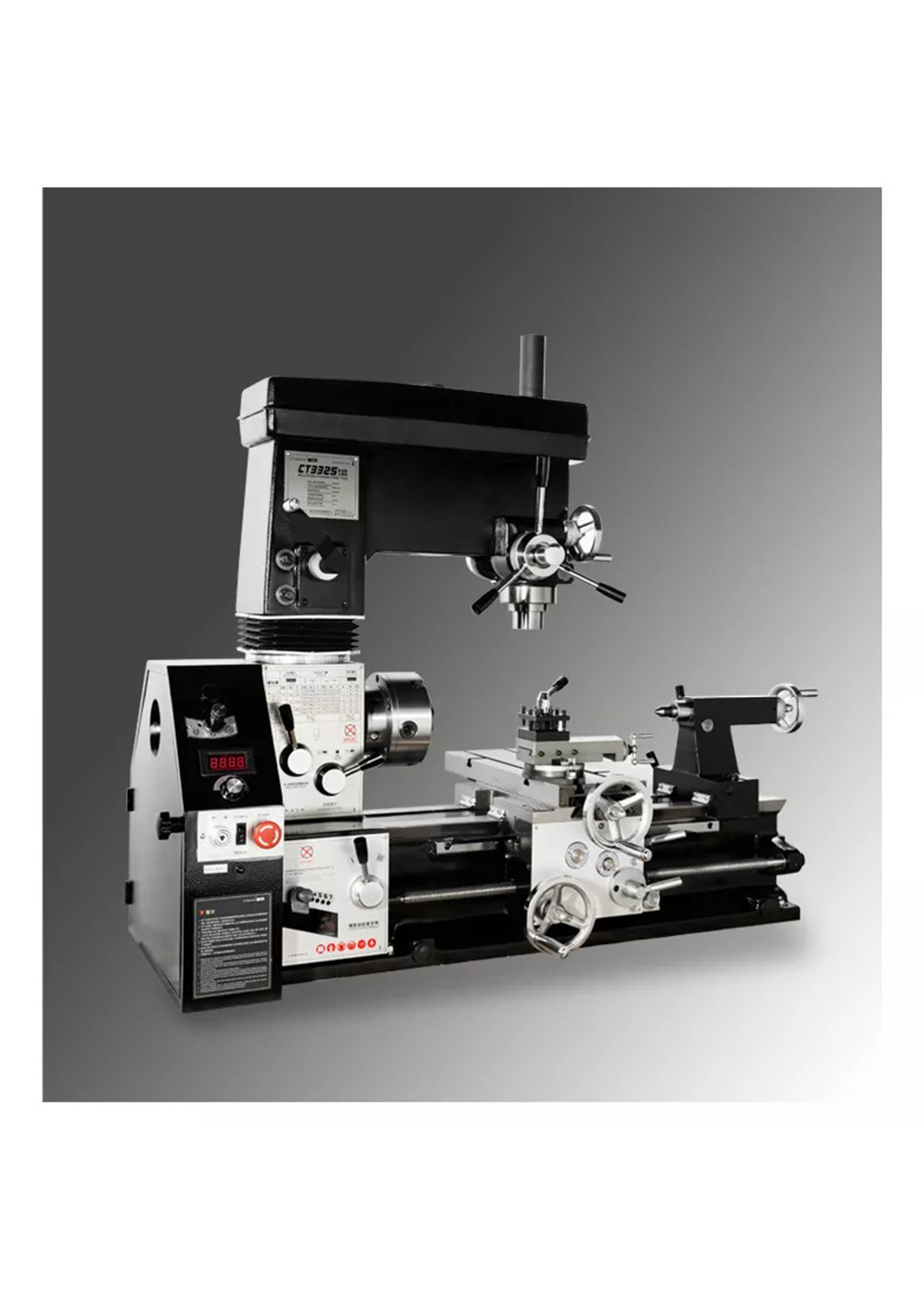

Модель: СТ3325, мультифункциональный станок, выполняет функции токарного и сверлильно-фрезерного станка: точение, растачивание, сверление, нарезание резьб. Подходит для обработки металлических и неметаллических материалов. Может использоваться в учебных заведениях, научно-исследовательских лабораториях, на производстве или применяться для производства мелких деталей и изделий в мастерской.
Характеристики
Точение

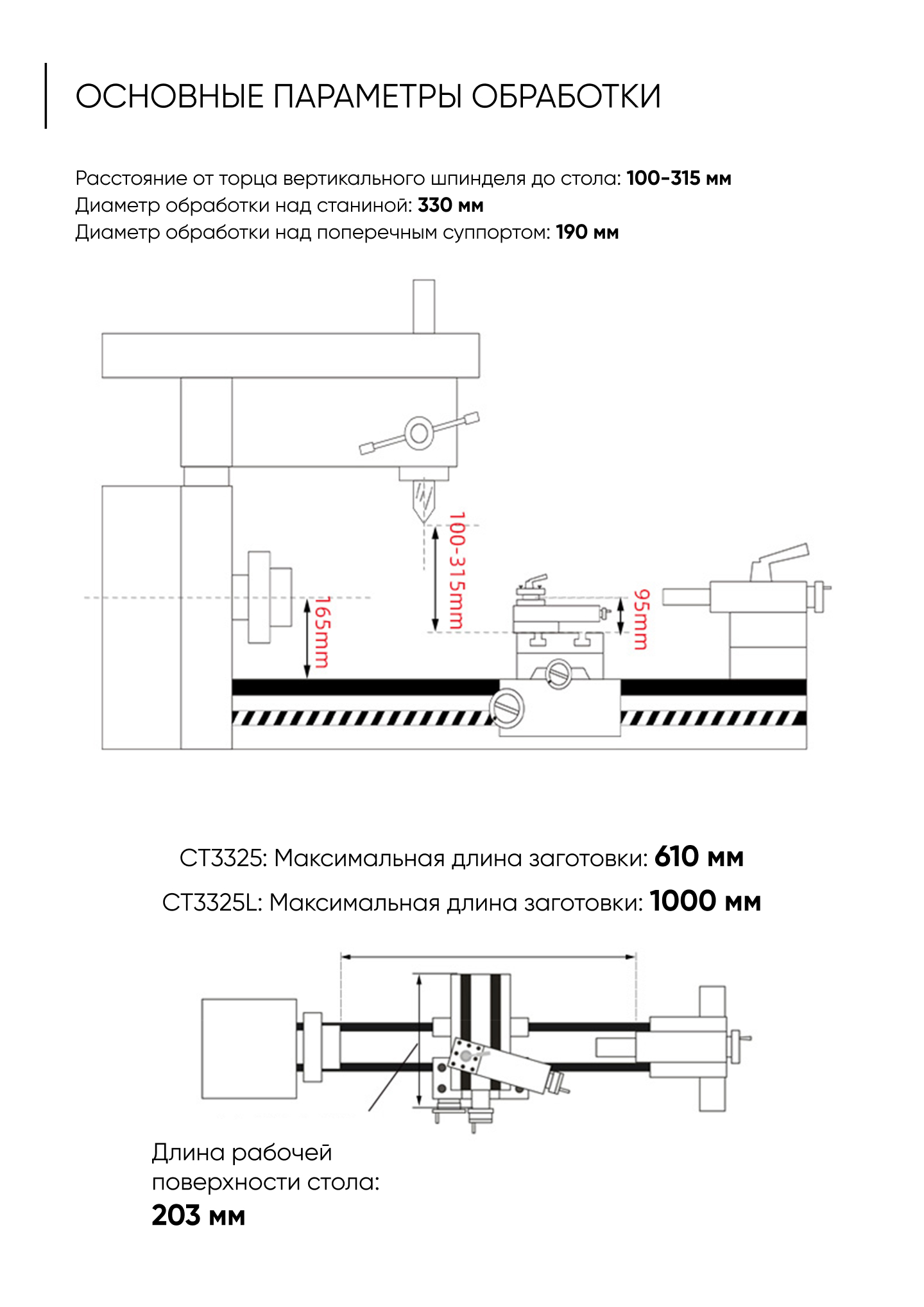

- Диаметр обточки над станиной, мм
- 330
- Расстояние между центрами, мм
- 610
- Диаметр обточки над поперечным суппортом
- 190
- Диаметр проходного отверстия шпинделя, мм
- 28
- Конус шпинделя
- МК4
- Количество метрических резьб, шт
- 9
- Диапазон метрической резьбы, мм
- 0,5-3
- Количество дюймовых резьб, шт
- 21
- Дюймовая резьба, TPI
- 7-52 1/n “
- Диапазон продольного подачи, мм/об
- 0,038-0,284 (21)
- Диапазон поперечной подачи, мм/об
- 0,019-0,14 (21)

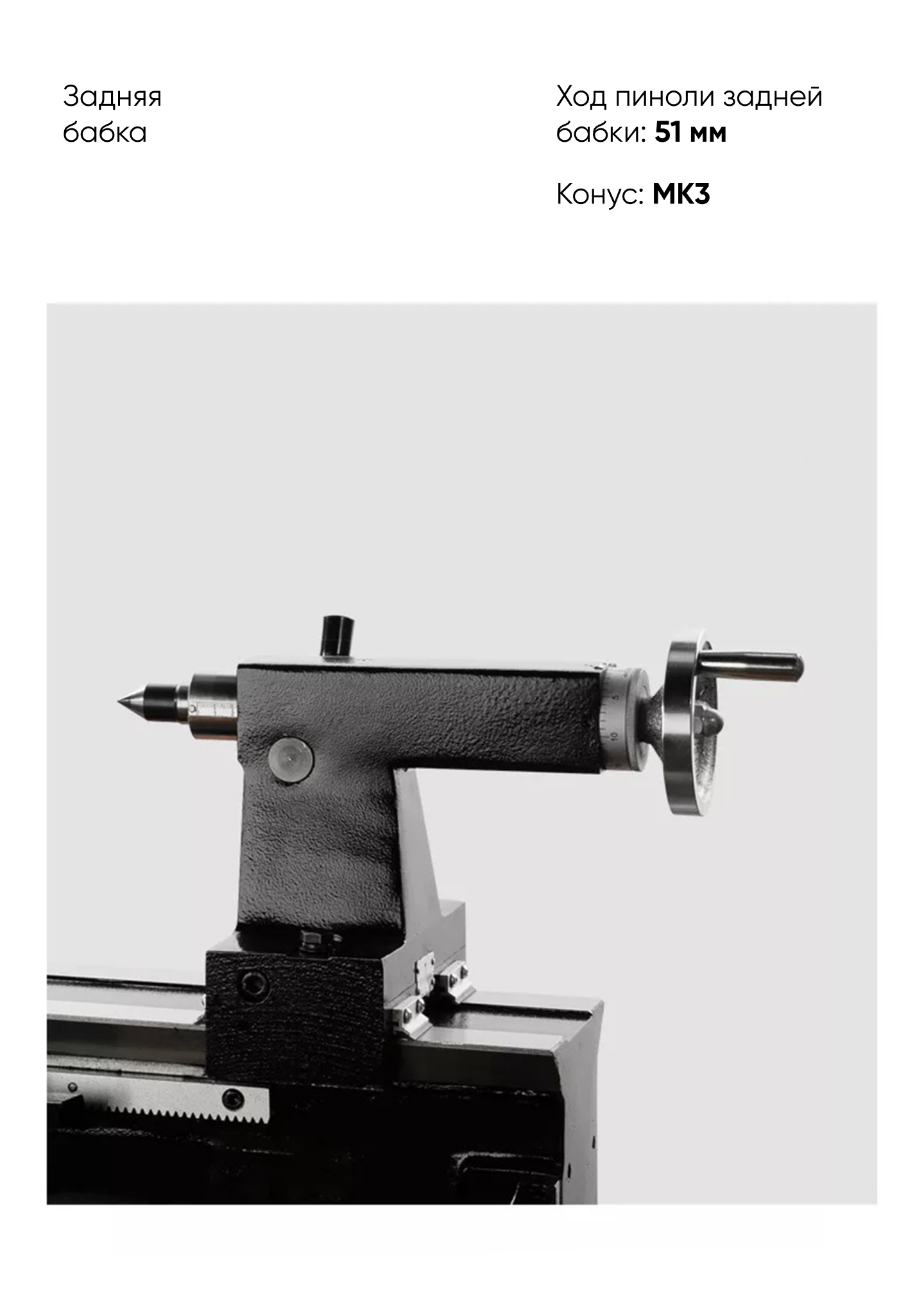

- Ход пиноли задней бабки, мм
- 51

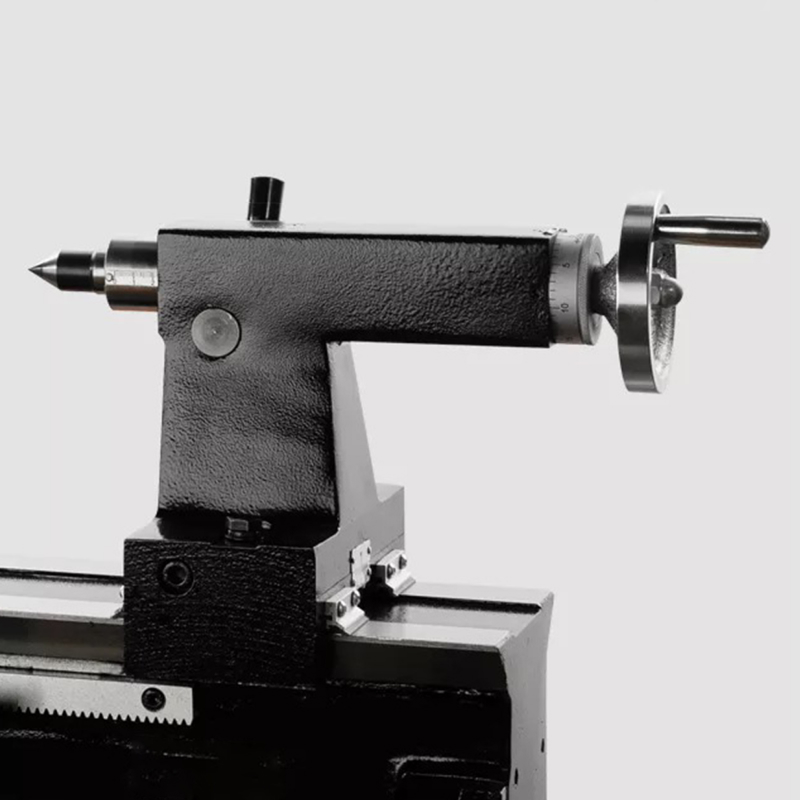

- Пиноль задней бабки
- МК3

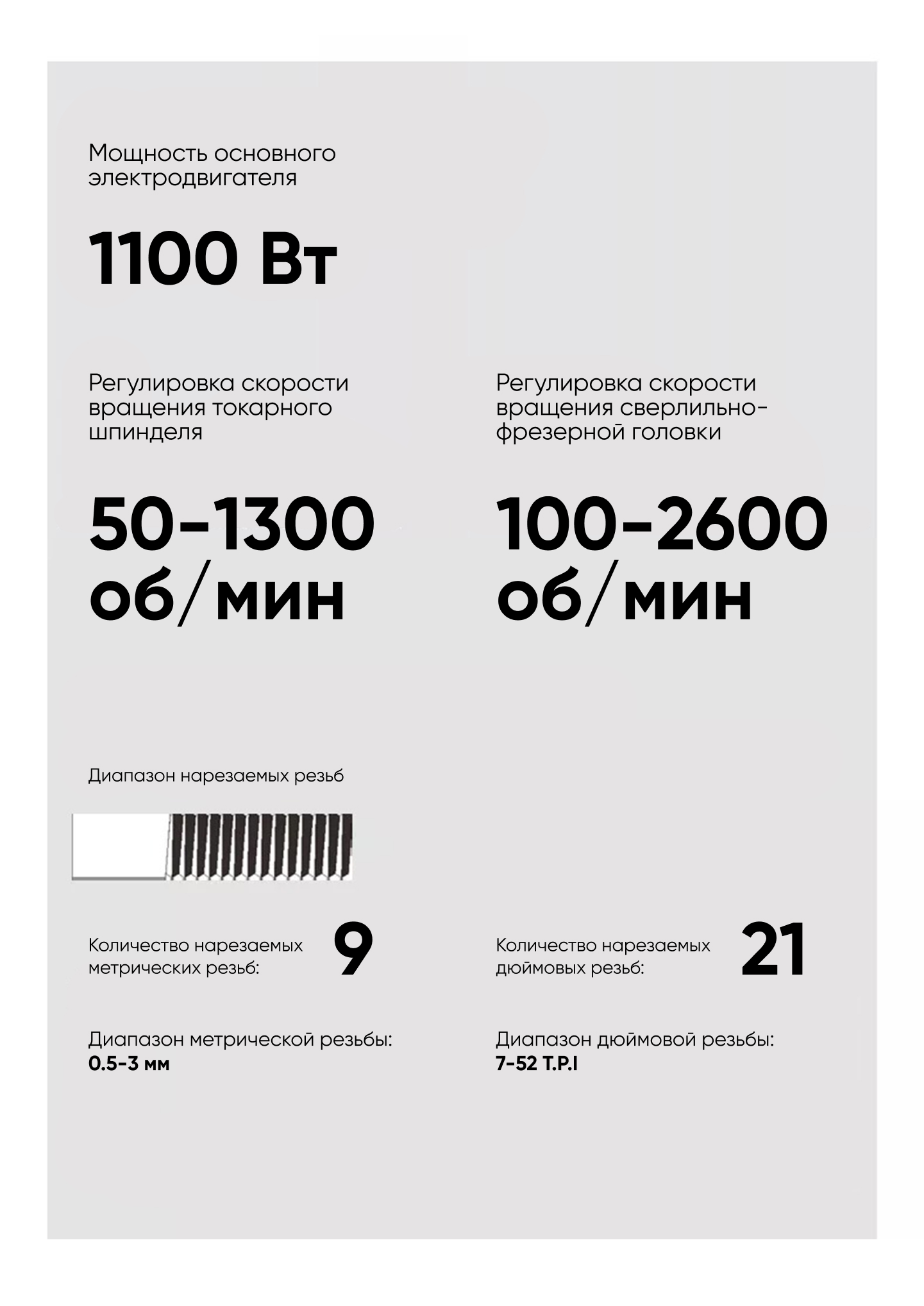

- Частота вращения шпинделя, об/мин
- 50-1300 об/мин
Сверление и фрезерование
- Максимальный диаметр сверления, мм
- 24
- Максимальный диаметр фрезерования концевой фрезой, мм
- 12
- Максимальный диаметр фрезерования торцевой фрезой, мм
- 63
- Угол поворота сверлильно-фрезерной головки вокруг колонны, град
- 360
- Ход втулки шпинделя, мм
- 127
- Частота вращения шпинделя, об/мин
- 50-1300 об/мин
- Расстояние от торца шпинделя до поверхности стола, мм
- 100
- Коническое отверстие сверлильно-фрезерной головки
- МК3

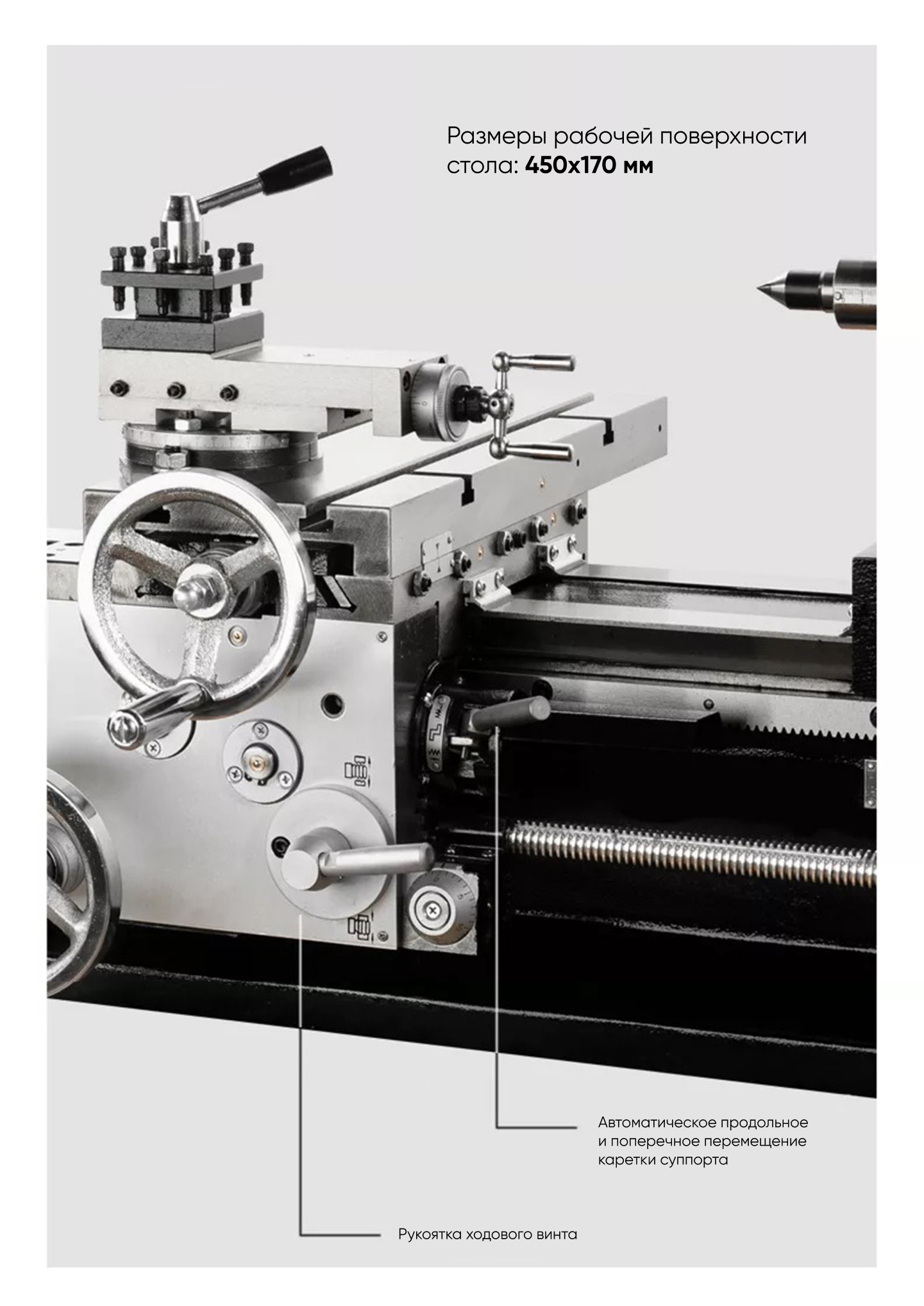

- Размеры рабочей поверхности стола, мм
- 450х170
Прочие характеристики
- Мощность двигателя
- 1100 Вт (220 В, 50 Гц)

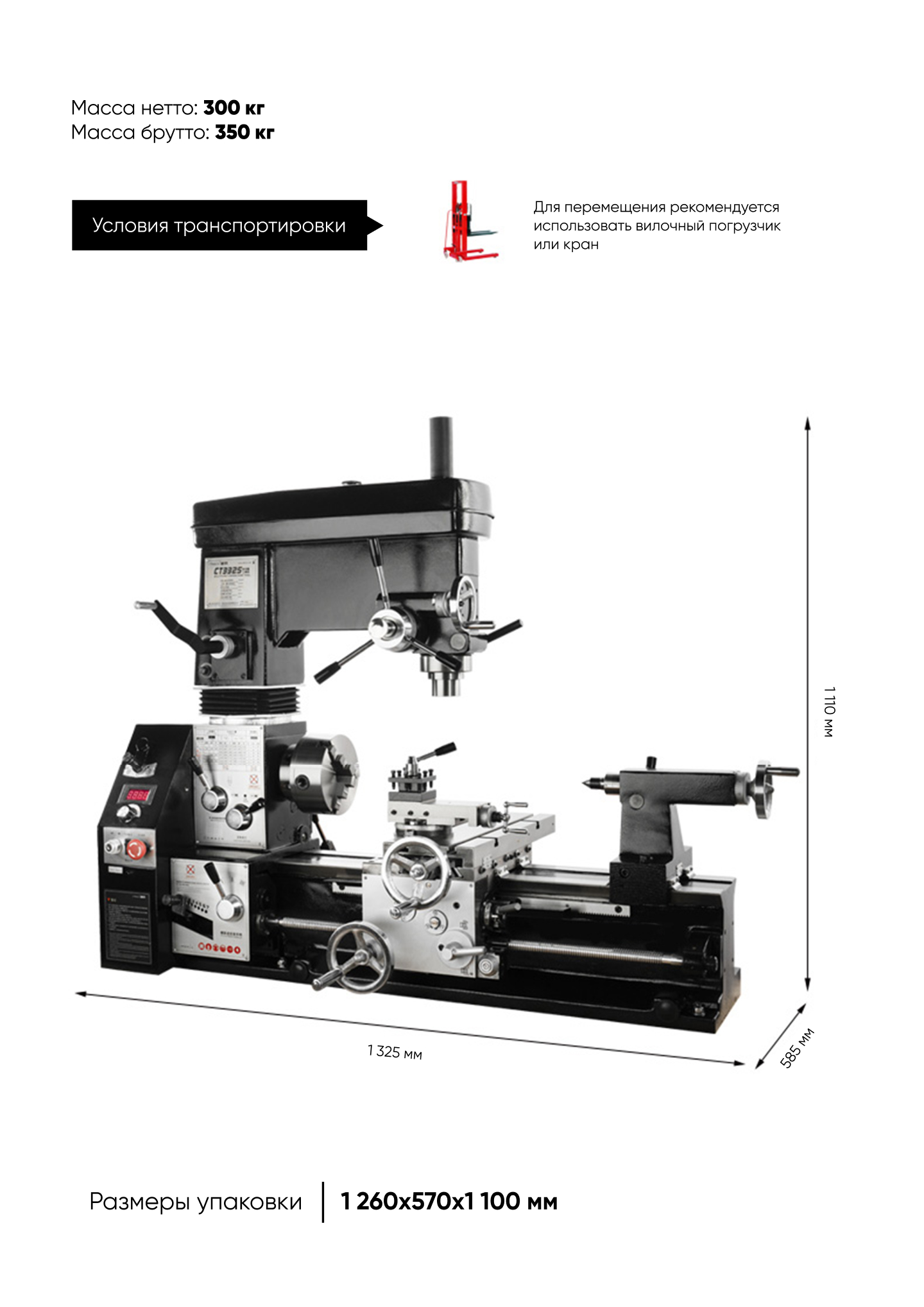

- Масса, кг
- 300

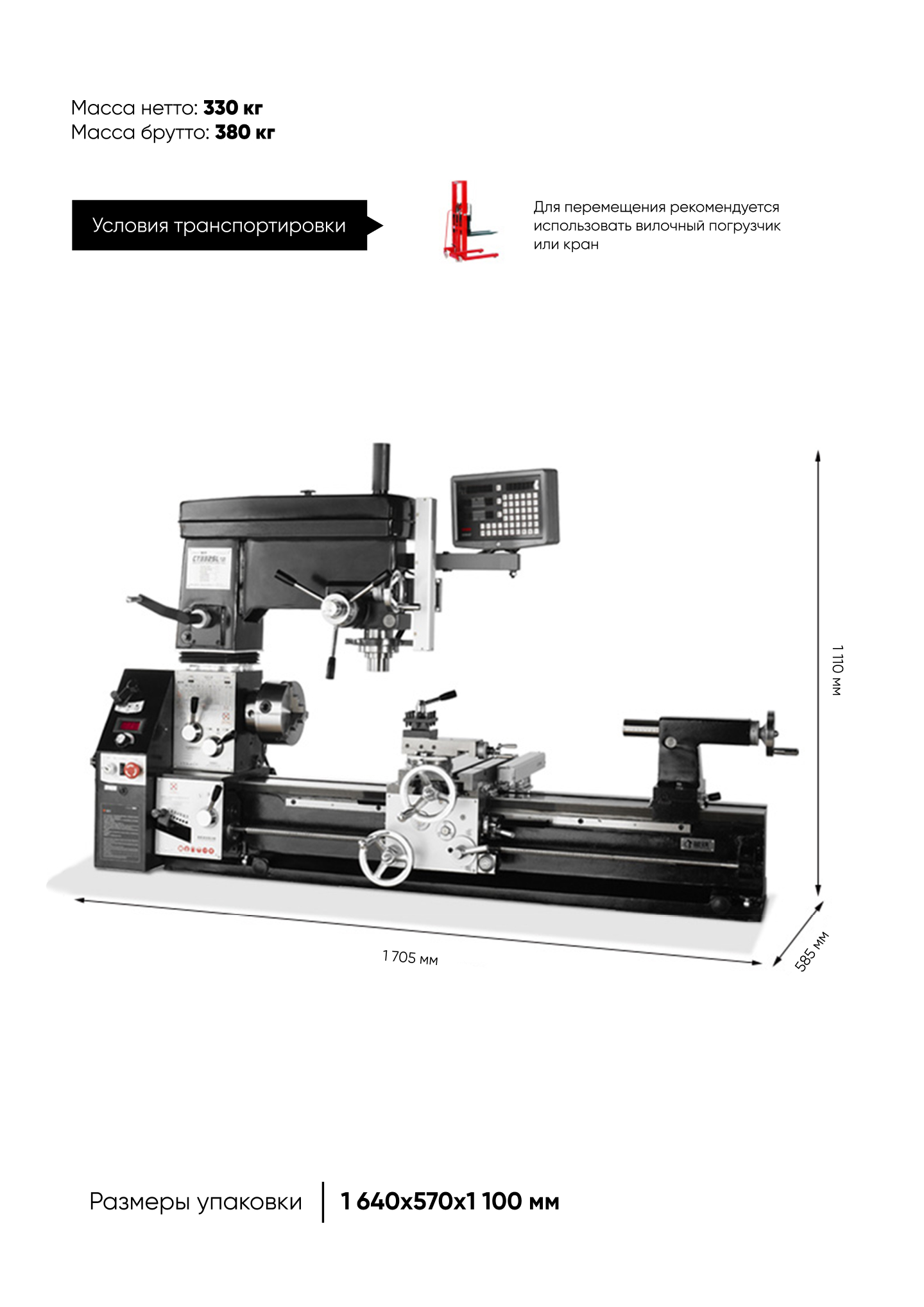

- Габаритные размеры (ДхШхВ)
- 1325х585х1110
