Описание
Этот станок соответствует ожиданиям, где точность является ключевым фактором, идеально подходит для школьных и промышленных учебных мастерских. Сверление, фрезерование и точение выполняются, занимая лишь небольшое пространство.
Особенности

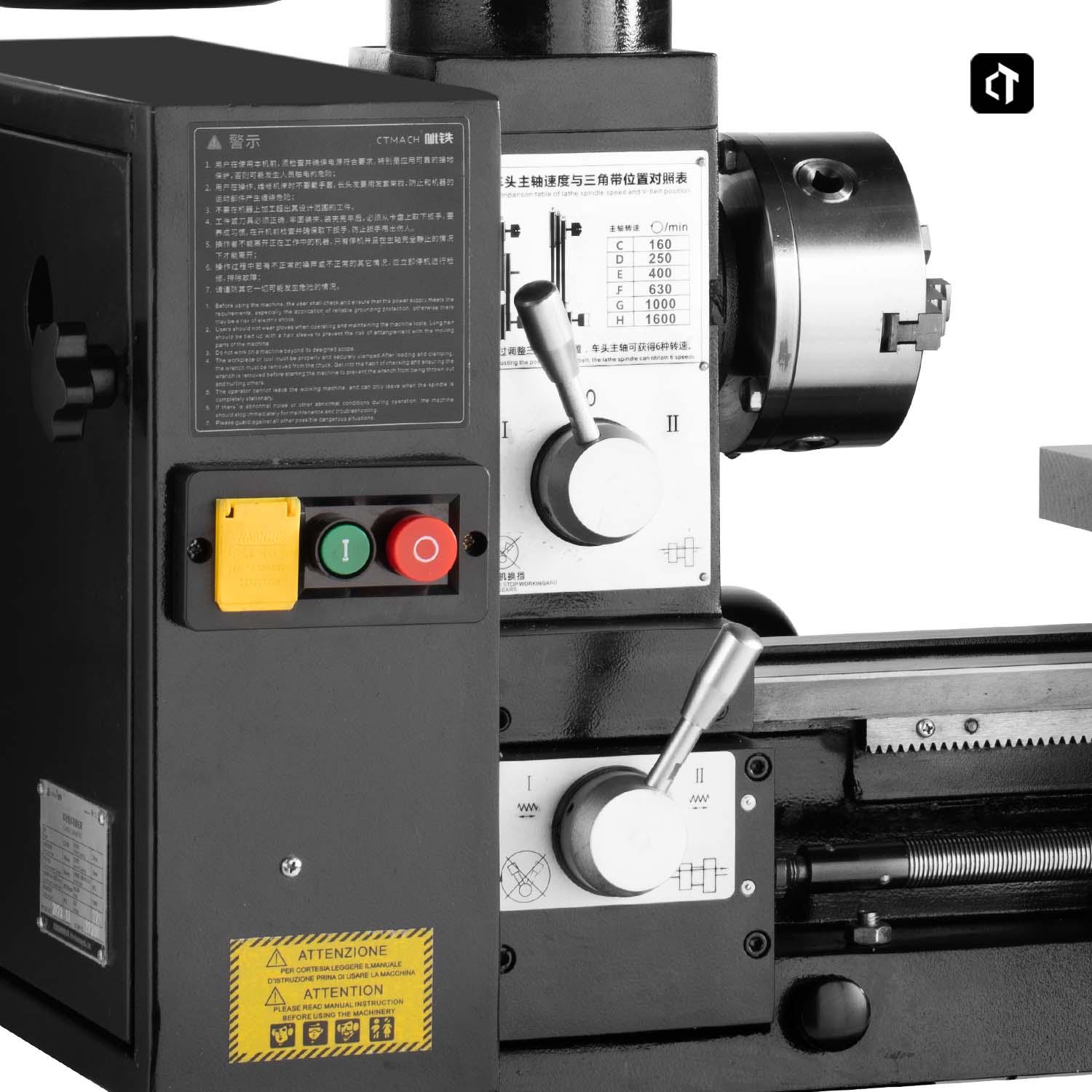

1. Токарные и фрезерные станки используют независимые двигатели для подачи питания, а скорость шпинделя может быть получена за счет различных положений клинового ремня для получения различных скоростей.
2. Средняя направляющая плита снабжена Т-образным пазом и может использоваться в качестве рабочего стола фрезерного станка.

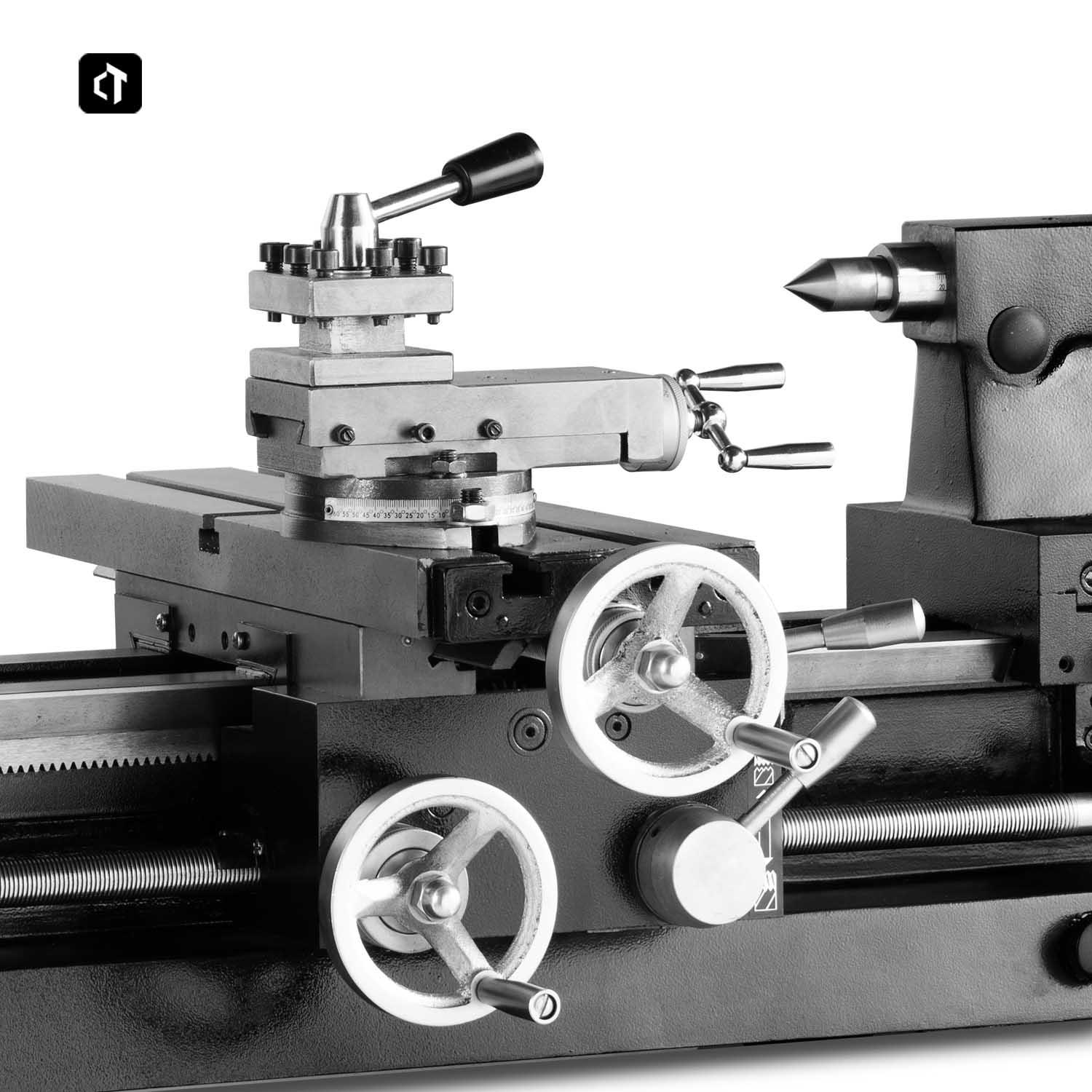

3. Средняя скользящая пластина принимает направляющую рельсу типа «ласточкин хвост». Зазор направляющей рельсы можно регулировать в соответствии с конической вставкой. Она износостойкая, имеет поверхностный контакт и хорошую жесткость.
4. Устройство сцепления Push-Pull может переключаться между операциями токарной обработки или сверления и фрезерования.
5. Соблюдение стандартов производственной системы CE и ISO, безопасность и надежность.
6. Многофункциональный станок, подходящий для использования на заводах, в мастерских по техническому обслуживанию и лабораториях.
ПОВОРОТ
1.Шпиндель 6-ступенчатая скорость вращения шпинделя, диапазон скоростей 160~1360 об/мин. 2. Может нарезать дюймовую и метрическую резьбу и автоматически подавать по вертикали и горизонтали.
ФРЕЗЕРОВАНИЕ
1. Фрезерование 9-уровневая скорость шпинделя, диапазон скоростей 315~2000 об/мин.
2. Подача шпинделя может осуществляться двумя способами: быстрой подачей и микроподачей.

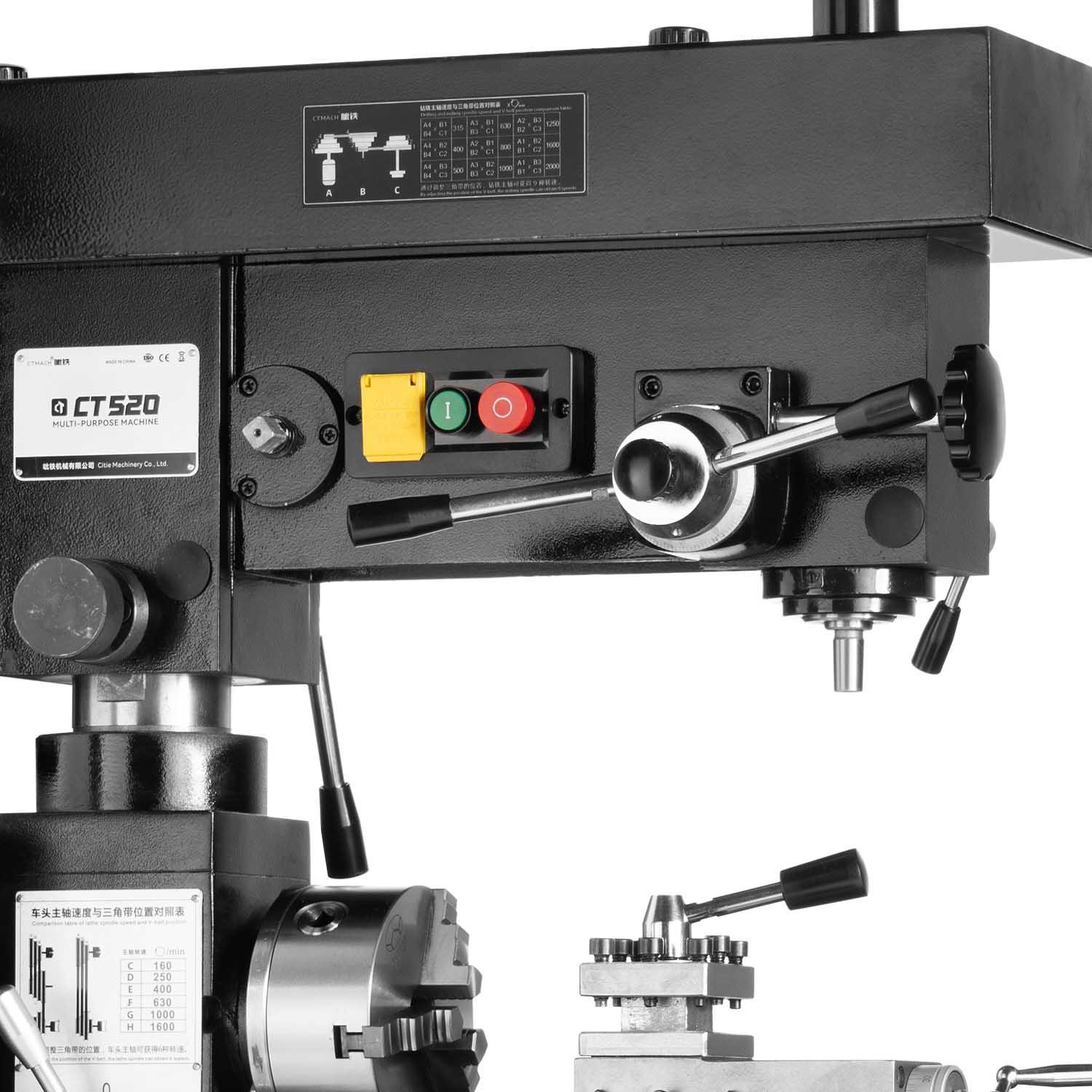

3. Фрезерную головку можно поднимать, опускать или поворачивать на 360°.
Основные характеристики

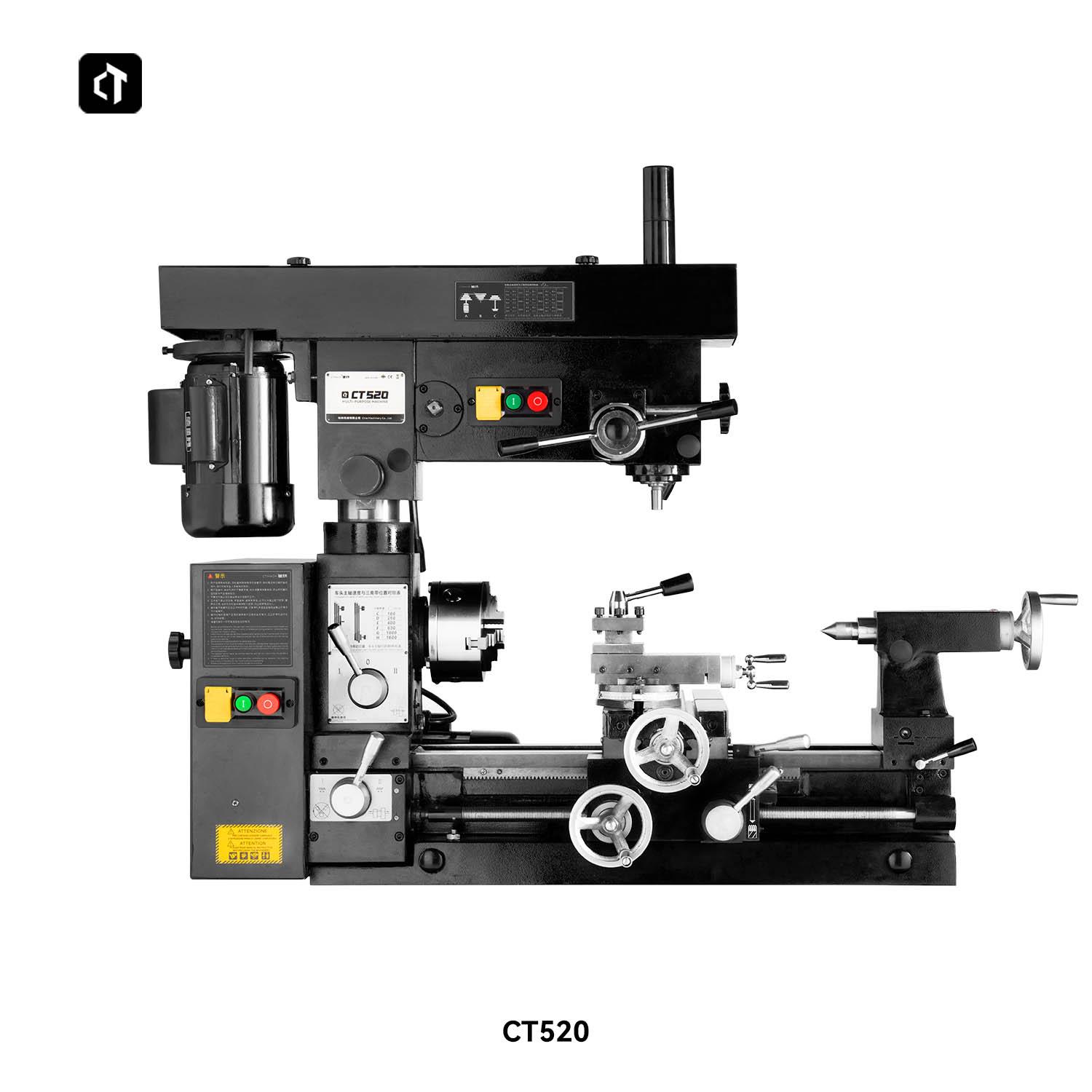

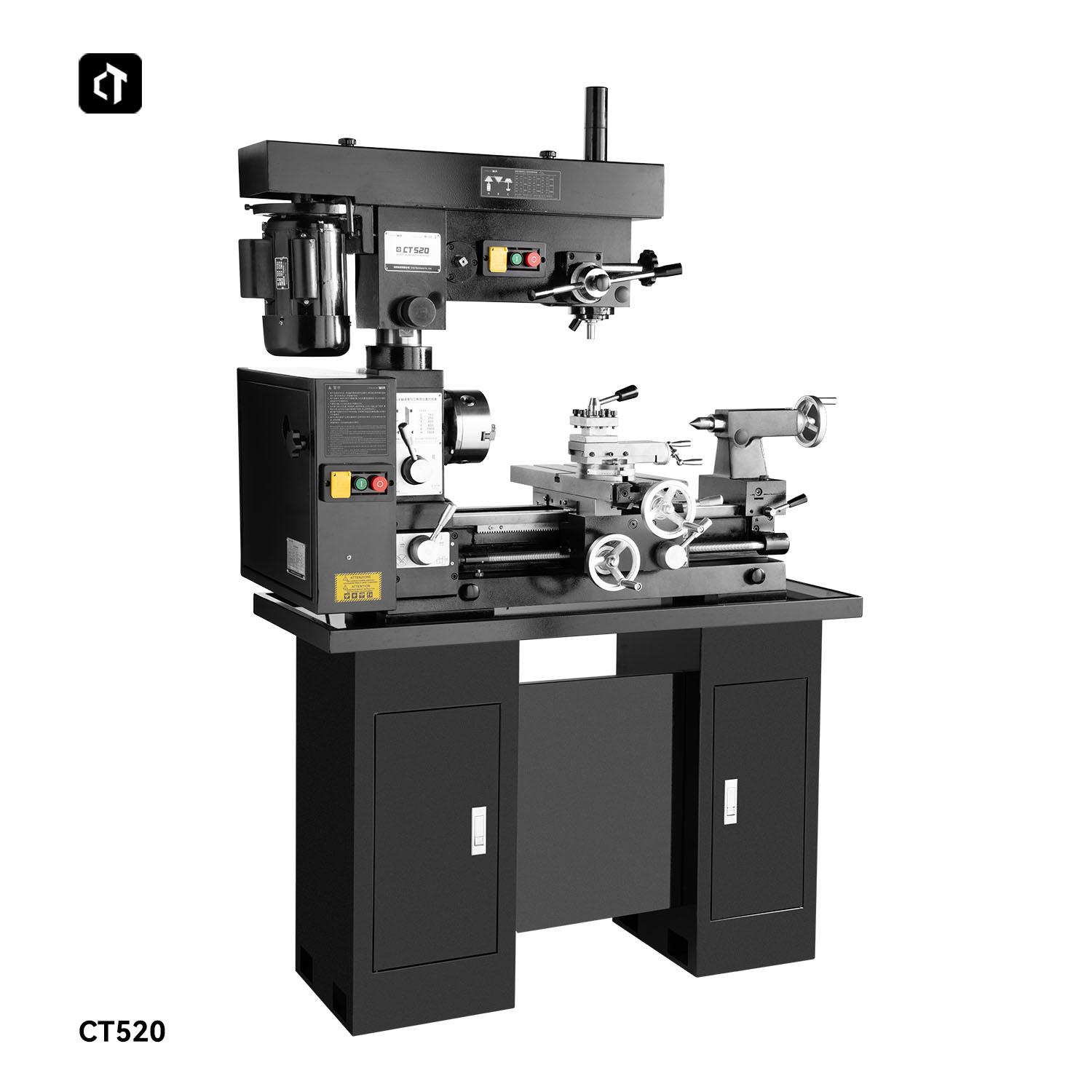

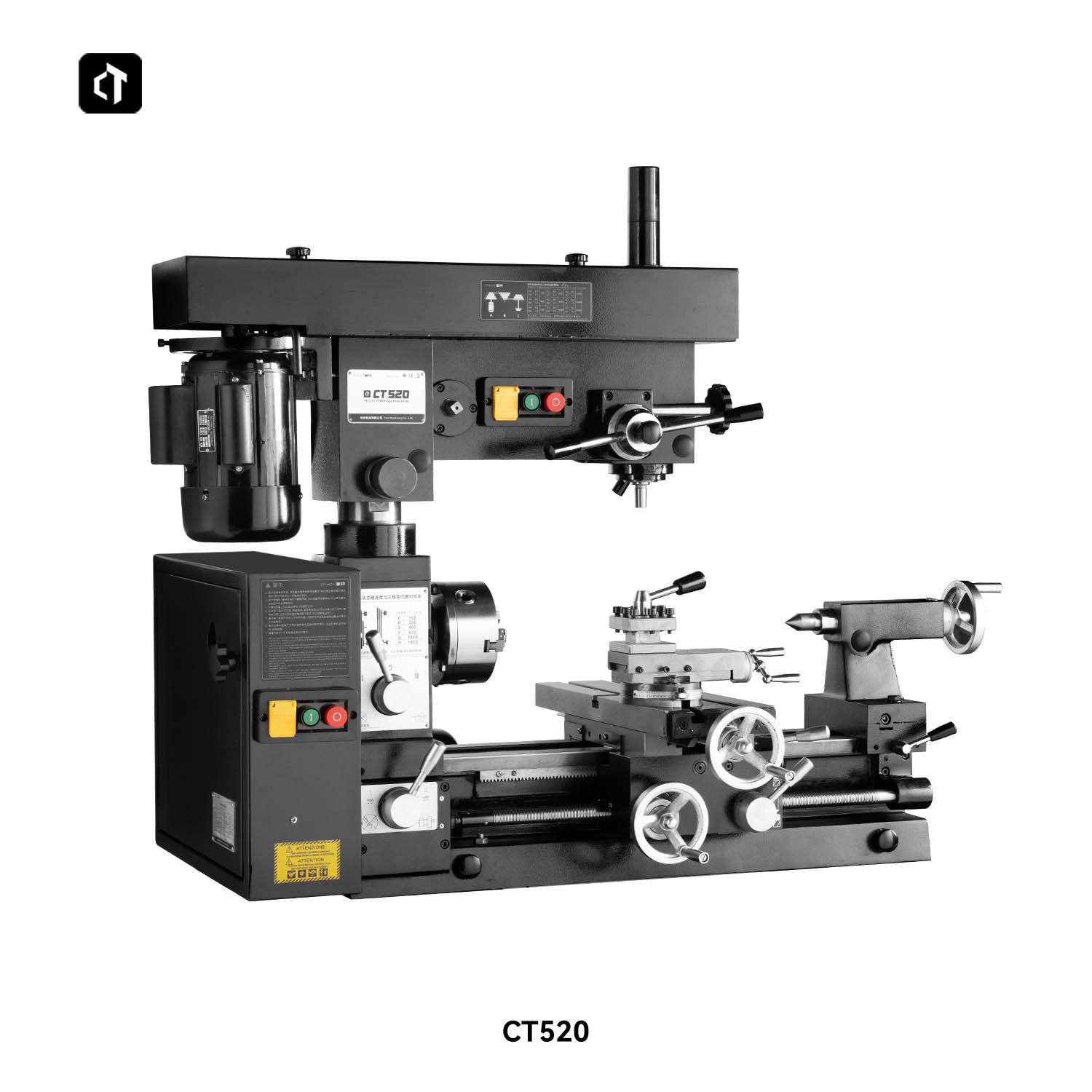

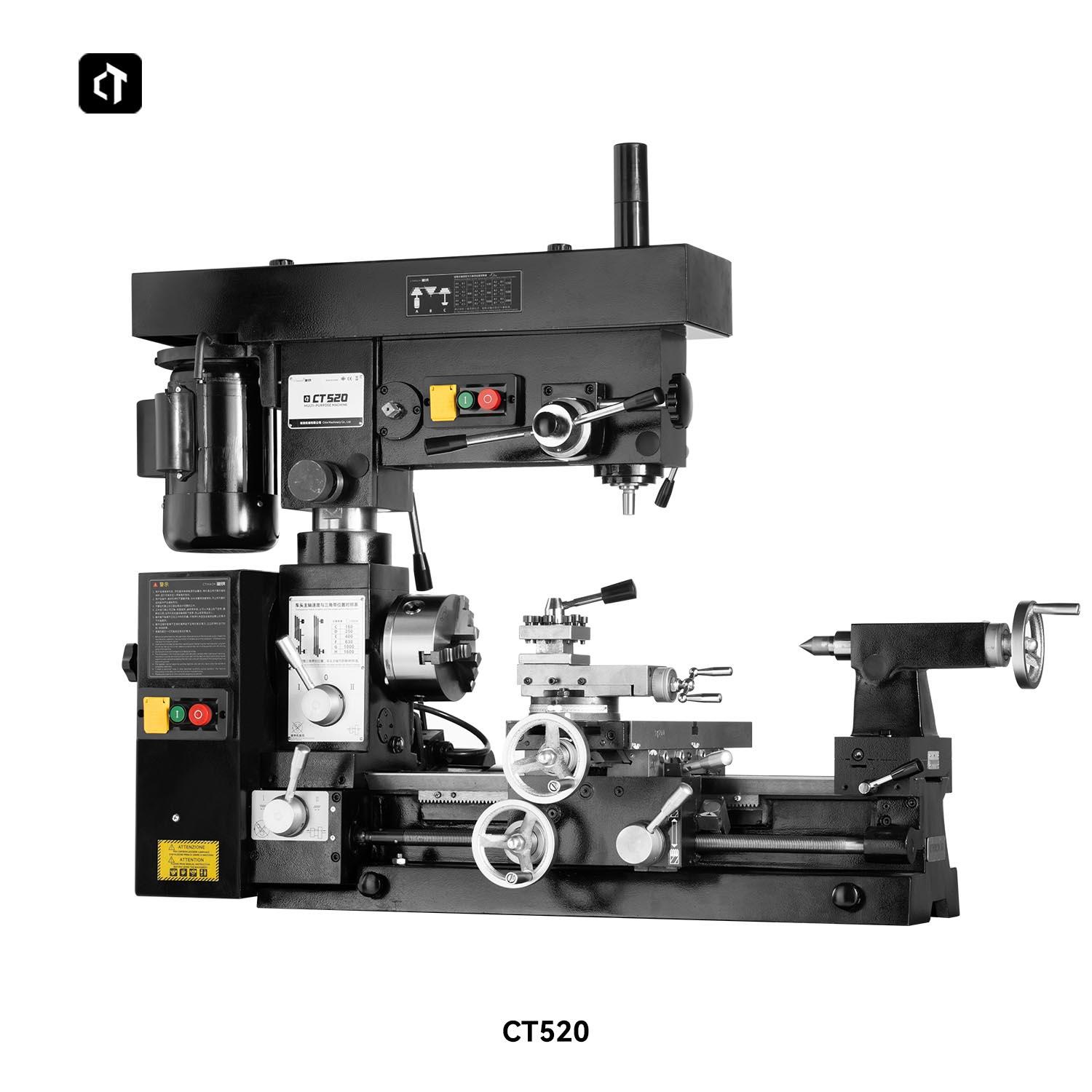

| Модель | CT520 | CT750 |
| Поворот | ||
| Диаметр обработки над станиной | 300мм | |
| Диаметр обработки над поперечным суппортом | 140мм | |
| Расстояние между центрами | 500мм | 750мм |
| Конус шпинделя | МТ4 | |
| Отверстие шпинделя | 26мм | |
| Ход пиноли задней бабки | 50мм | |
| Конус задней бабки | МТ3 | |
| Поперечный ход суппорта | 200мм | |
| Ход верхних салазок | 80мм | |
| Метрическая резьба (кол-во шагов) | 0,5~3 мм(14) | |
| Дюймовая резьба (кол-во шагов) | 11~40 1/н”(20) | |
| Диапазон поперечных подач (кол-во ступеней) | 0,05~0,5 мм(20) | |
| Диапазон продольной подачи (кол-во ступеней) | 0,05~0,5 мм(20) | |
| Скорость вращения шпинделя (кол-во ступеней) | 160~1600 об/мин(6) | |
| Мощность двигателя | 750 Вт | |
| Сверление и фрезерование | ||
| Диаметр сверления | 20мм | |
| Макс. диаметр концевой фрезы | 16мм | |
| Размер стола | 425*150мм | |
| Размер Т-образных пазов | 12мм | |
| Конус шпинделя | МТ3 | |
| Ход шпинделя | 80мм | |
| Макс. расстояние от шпинделя до колонны | 310мм | |
| Макс. расстояние от шпинделя до стола | 240~320 мм | |
| Скорость вращения шпинделя (кол-во ступеней) | 315~2000 об/мин(9) | |
| Вращение головки | 360° | |
| Вертикальный ход головки | 80мм | |
| Мощность двигателя | 550 Вт | |
| Другой | ||
| Масса нетто | 240КГ | 280КГ |
| Габаритные размеры | 1250*570*980мм | 1450*570*980мм |
