Описание
Нужна более крупная комбинированная машина?

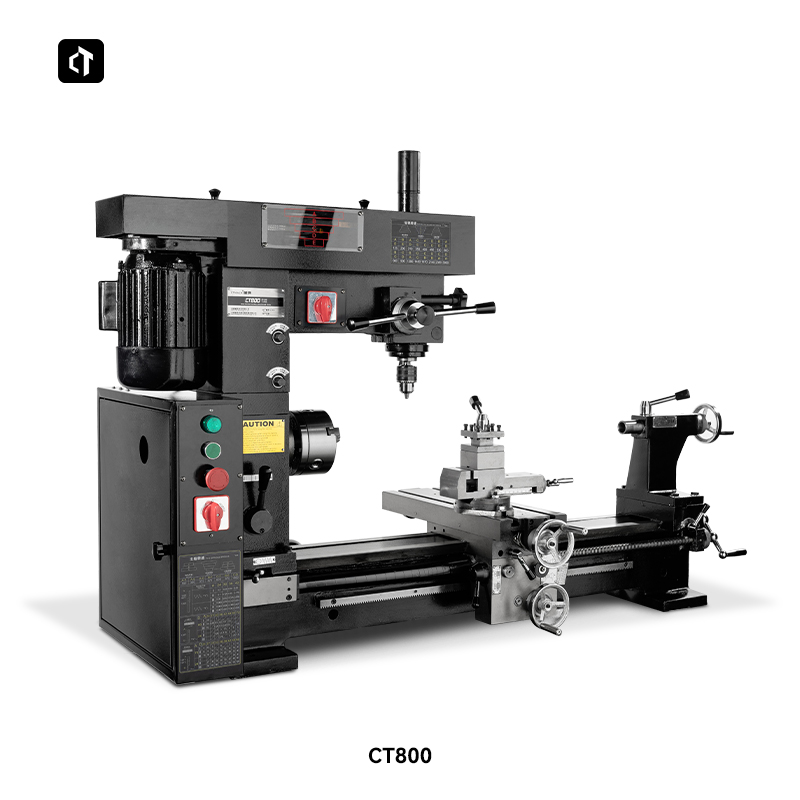

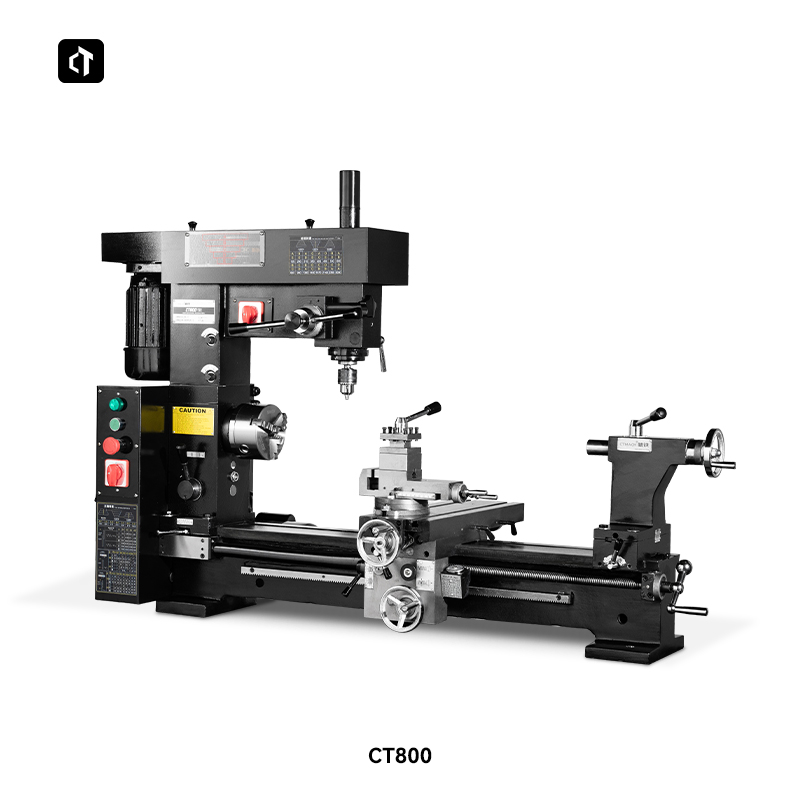

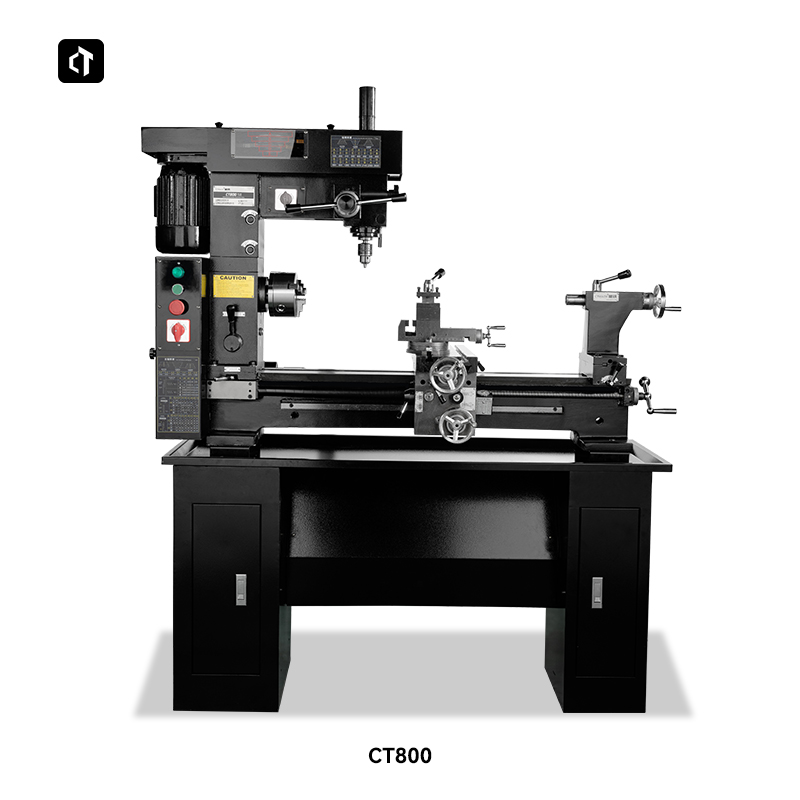

С потрясающим расстоянием между центрами 31 дюйм и ходом 16-1/2 дюйма? Токарно-фрезерный станок CT800 31 дюйм — это то, что вам нужно.
Особенности

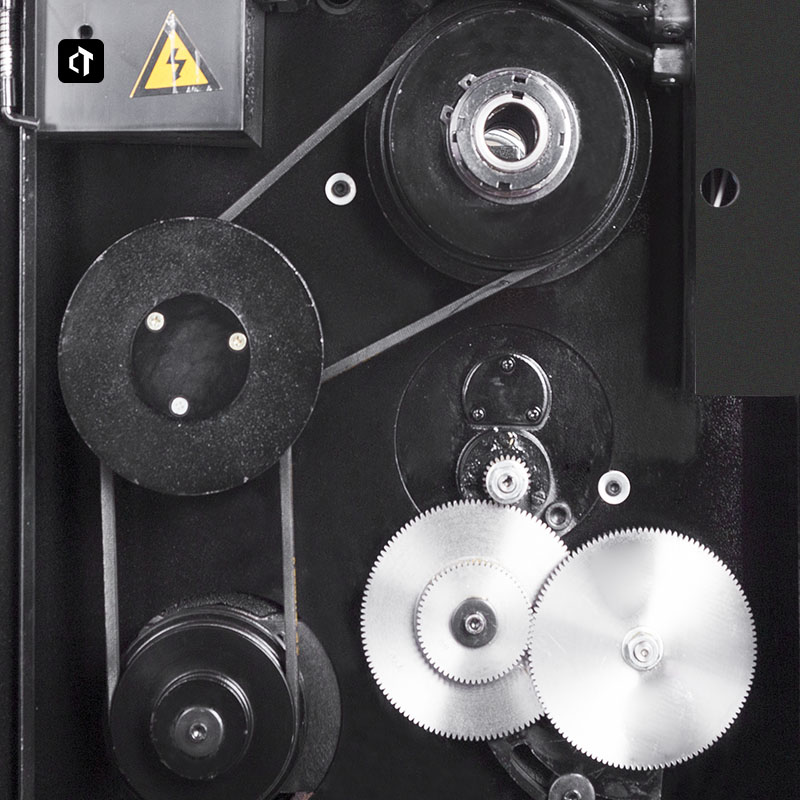

1. Двойные двигатели, токарный и фрезерный двигатели независимы друг от друга, и разные скорости могут быть получены путем изменения положения ремня.

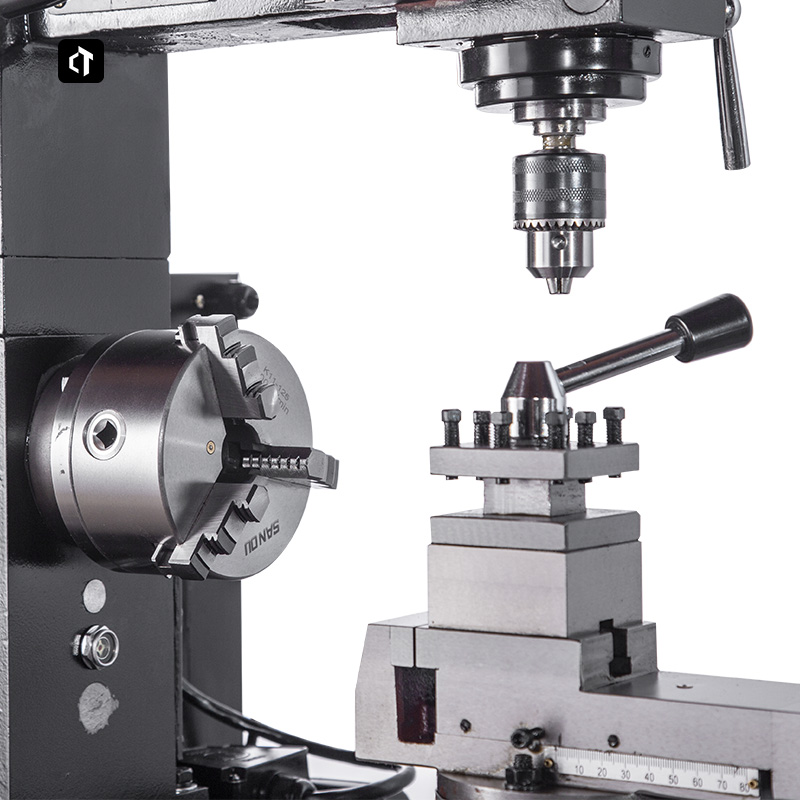

2. Широкая средняя пластина скольжения оснащена Т-образным пазом и может использоваться как рабочий стол фрезерного станка. Пластина скольжения подручника имеет функцию зажима заготовки и может поворачиваться на 60°.
3. Средняя скользящая пластина принимает направляющую рельсу типа «ласточкин хвост». Зазор направляющей рельсы можно регулировать в соответствии с конической вставкой. Она износостойкая, контактирует с поверхностью и имеет хорошую жесткость.
4. Соблюдение стандартов производственной системы CE и ISO, безопасность и надежность.
5. Многофункциональный станок, подходящий для домашнего использования, ремонтных мастерских и лабораторий.
поворот
1. Шпиндель 7-ступенчатая скорость вращения шпинделя, диапазон скоростей 160~1360 об/мин.
2. Он может нарезать дюймовую и метрическую резьбу и автоматически подавать ее по вертикали и горизонтали.
Фрезерование
1. Фрезерование 17-ступенчатая скорость вращения шпинделя, диапазон скоростей 125~3000 об/мин.
2. Подача шпинделя может осуществляться двумя способами: быстрой подачей и микроподачей.
Основные характеристики
| Модель | CT500 | CT800 |
| Поворот | ||
| Диаметр обработки над станиной | 420мм | |
| Диаметр обработки над поперечным суппортом | 150мм | |
| Расстояние между центрами | 500мм | 800мм |
| Диапазон продольной подачи | 440мм | 740мм |
| Диапазон поперечных подач | 200мм | |
| Конус шпинделя | МТ4 | |
| Отверстие шпинделя | 28мм | |
| Ход пиноли задней бабки | 70мм | |
| Конус задней бабки | МТ3 | |
| Метрическая резьба(Механизм) | 0,2~6 мм (30) | |
| Дюймовая резьба(Механизм) | 4~120T.PI (44) | |
| Диапазон продольной и поперечной подачи (передача) | 0,05~0,35 мм/об，0,002" - 0,014"（12） | |
| Скорости вращения шпинделя (передача) | 160~1360 об/мин（7） | |
| Мощность двигателя | 750 Вт | |
| Сверление и фрезерование | ||
| Макс. диаметр сверления | 25мм | |
| Макс. диаметр торцевой фрезы | 80мм | |
| Макс. диаметр концевой фрезы | 20мм | |
| Размер стола | 475×160мм | |
| Конус шпинделя | МТ3 | |
| Ход пиноли | 110мм | |
| Макс. расстояние от шпинделя до колонны | 285мм | |
| Макс. расстояние от шпинделя до стола | 306мм | |
| Скорость вращения шпинделя (кол-во ступеней) | 125~3000 об/мин（16) | |
| Мощность двигателя | 750 Вт | |
| Другой | ||
| Масса нетто | 245КГ | 260КГ |
| Габаритные размеры | 1100x650x965мм | 1400x650x965мм |
