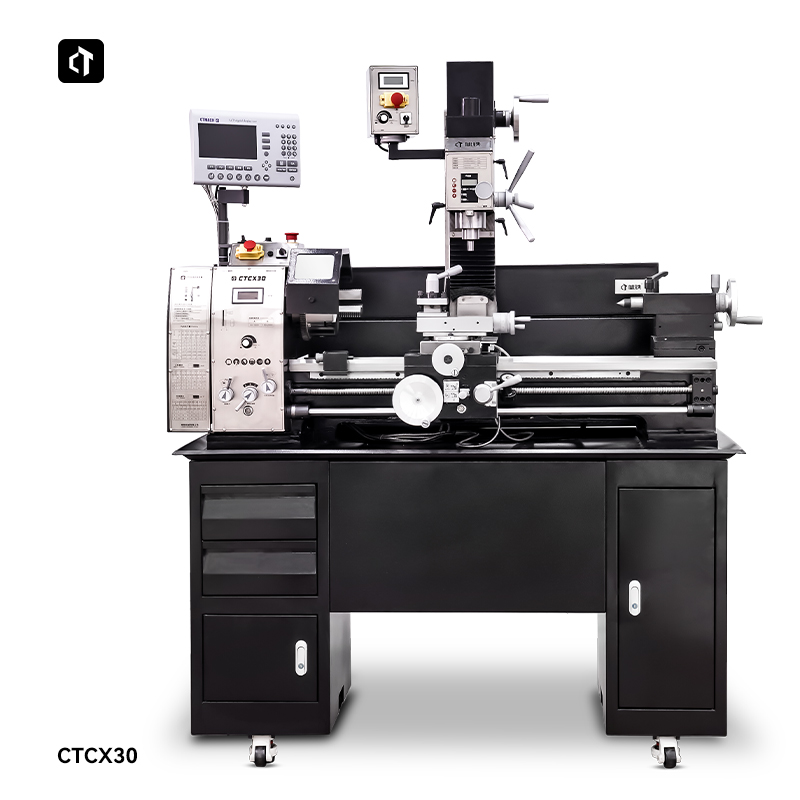

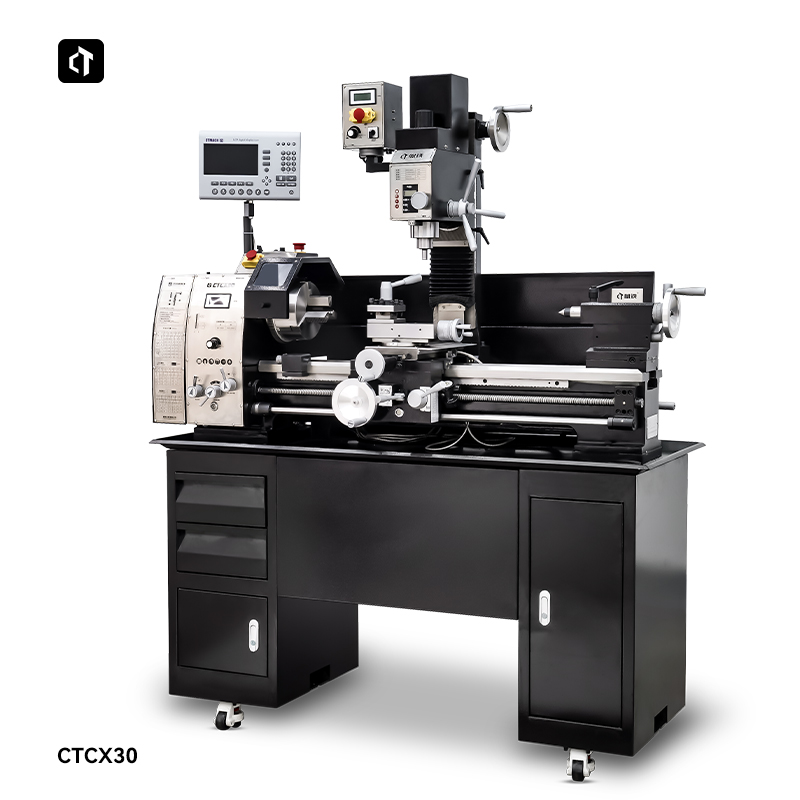

CTCX30 Комбинированный токарный - фрезерный станок с переменной скоростью
1 801 800 ₽
- Максимальный диаметр вращения на станине 290мм
- Максимальный диаметр вращения на каретке 165мм
- Расстояние между центрами 750мм
- Ширина станины 180мм
- Диапазон скоростей шпинделя 50~2000 об/мин
- Отверстие шпинделя 38мм
Описание
Это комбинированный токарный/фрезерный станок со сверлильно-фрезерной головкой, которая может двигаться влево и вправо, помогая вам точить, сверлить, фрезеровать, растачивать, расточку и торцевать.
Особенности
Функции
1. Токарно-фрезерный станок CTMACH CTCX30 представляет собой существенно усовершенствованную версию CTMACH CTCX30 со съемной фрезерной головкой для более сложной обработки.
2. Он оснащен полным набором оборудования и принадлежностей для зажима заготовок и инструментов, которые помогут вам приступить к точению, сверлению, фрезерованию, расточке, расточке и торцеванию.
3. Закаленные и шлифованные направляющие токарного станка.
4. Все направляющие можно регулировать с помощью клиновых планок.

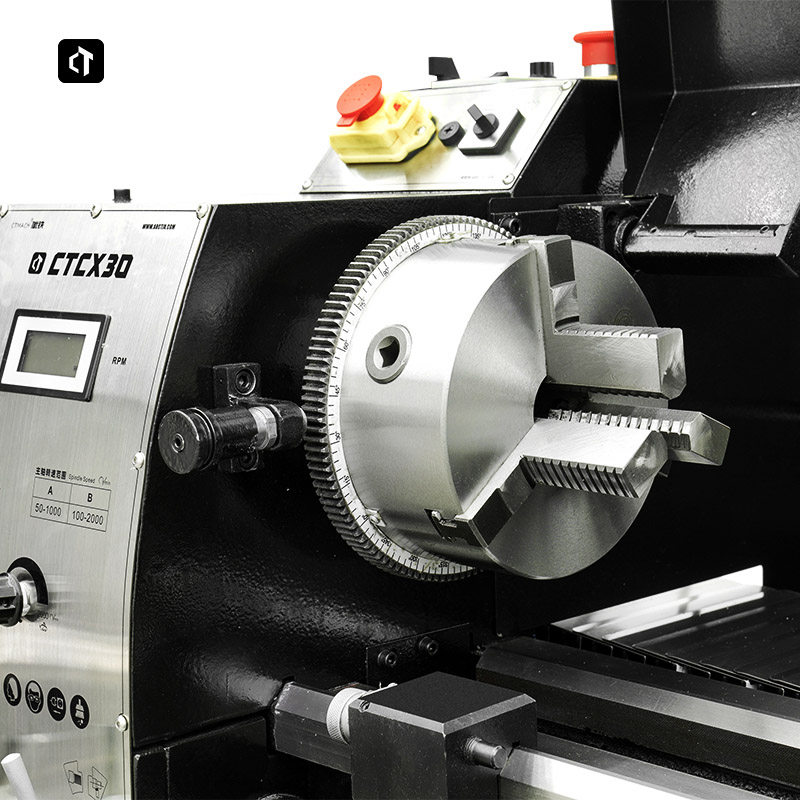

5. Camlock D1-4 большой диаметр отверстия шпинделя Φ38 мм
6. Закаленный шпиндель поддерживается высокоточными 5-ступенчатыми регулируемыми коническими роликовыми подшипниками.
7. Задняя бабка регулируется для точения конуса в пределах ± 5 мм.
8. Съемная фрезерная головка на линейных направляющих.

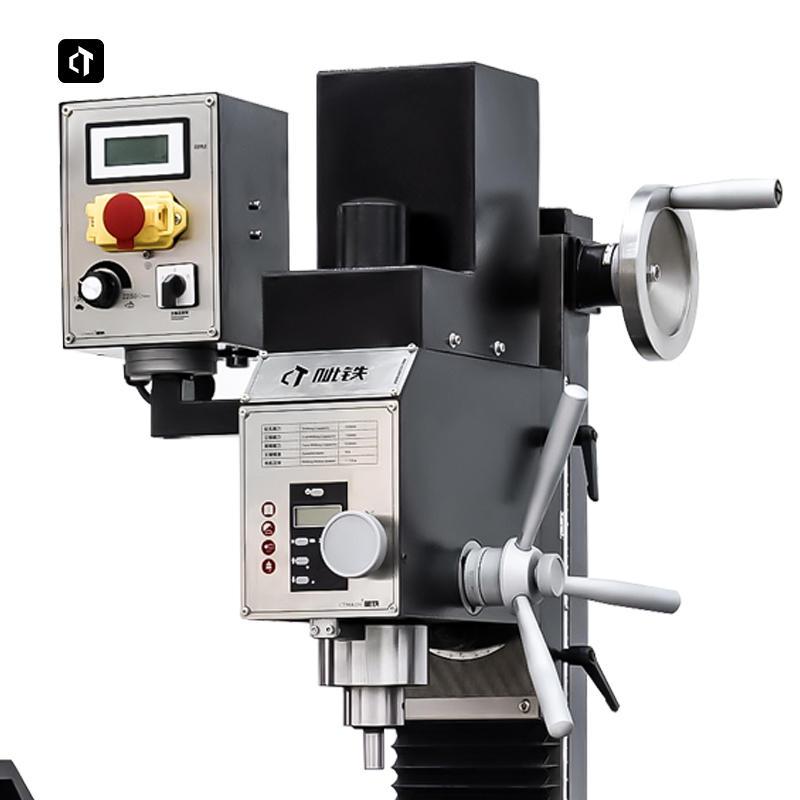

9. Сверлильно-фрезерная головка может поворачиваться на ±90°.
10. Кронштейн повышенной прочности.
11. Многофункциональное колесо с регулировкой высоты и функцией блокировки.
Основные характеристики
| Модель | CTCX30 |
| Поворот | |
| Максимальный диаметр вращения на станине | 290мм |
| Максимальный диаметр вращения на каретке | 165мм |
| Расстояние между центрами | 750мм |
| Ширина станины | 180мм |
| Диапазон скоростей шпинделя | 50~2000 об/мин |
| Отверстие шпинделя | 38мм |
| Конус шпинделя | МТ5 |
| Большой продольный ход каретки | 160мм |
| Поперечный ход средней каретки | 560мм |
| Ход каретки инструмента | 85мм |
| Диапазон/тип метрической резьбы | 0,2~3,5 мм (18) |
| Диапазон/тип дюймовой резьбы | 8~48T.PI (21) |
| Диапазон/тип боковой подачи | 0,017~0,25 мм/об (15) |
| Диапазон/тип продольной подачи | 0,07~1 мм/об (15) |
| Конус задней бабки | МТ3 |
| Ход втулки задней бабки | 80мм |
| Мотор | 1500 Вт |
| Сверление и фрезерование | |
| Максимальный диаметр сверления | 30мм |
| Макс. диаметр вертикальной фрезы | 16мм |
| Макс. диаметр торцевой фрезы | 63мм |
| Конус шпинделя | R8 |
| Ход втулки шпинделя | 50мм |
| Скорость шпинделя | 100-2250 об/мин |
| Движение фрезерной головки влево и вправо | 500мм |
| Угол наклона шпиндельной коробки | ±90° |
| Ход подъема головки сверлильно-фрезерного станка | 220мм |
| Расстояние от шпинделя до колонны | 185мм |
| Расстояние от шпинделя до рабочего стола | 350мм |
| Размер рабочего стола | 300*150мм |
| Количество Т-образных пазов*ширина | 2*12мм |
| Мотор | 1100 Вт |
| Другие | |
| Чистый вес (включая напольный шкаф) | 432 кг |
| Внешний вид размеры | 151 * 76 * 183см |
